摘要：通過實驗研究了紫外激光切割晶圓的工藝，測得不同激光功率和切割速度下的切割深度和切縫寬度，分析了各參數對切割深度及切割質量的影響，對存在的問題提出了改進的意見及方法，為實際應用中參數的選擇和工藝的改進提供了參考。并依用戶要求對晶圓樣品進行實際切割，經用戶鑒定達到了使用要求。

引言 日常生活中，手機、數碼相機、電腦、家電中的PCB和FPC上面都布滿集成電路，它是采用一定的工藝，把電路中的元器件和布線制作在半導體晶片上，然后封裝為一個整體，使之成為具有所需電路功能的微型結構，這樣整個電路的裝配密度高、體積小、功耗低、引出線少、可靠性高、便于大規模生產。其中半導體晶片的原材料是硅，二氧化硅經提煉提純后，制成高純度的多晶硅，再將多晶硅融解、拉晶制成硅晶棒，硅晶棒經過研磨、拋光和切片后即得到制作集成電路的基本原材料——硅晶圓片。將晶圓片經過沉積、蝕刻、加溫、光阻處理、涂布、顯影等數百道工序，在硅晶片上加工制作成具有特定電路功能的IC產品，晶圓制造就完成了。由于工藝需要及為了提高制作速率和降低成本，通常是在晶圓上制作集成電路芯片陣列，然后采用切割工藝將其分割。切割完畢后再進行焊接和封裝，經過測試后就可以上市或者送到相應的客戶手中用于生產各式產品了。

晶圓切割的目的是將晶圓上一顆顆晶粒切割分離，傳統方式是采用鉆石刀切割，但由于硅是脆性材料，極易碎裂，接觸式加工極易使邊緣破裂，交叉部分更為嚴重，導致成品率低，原材料的損耗大，有時還可能造成隱性裂紋影響電性參數。且隨著電子產品“輕、薄、短、小”的市場趨勢，晶圓的厚度也不斷減薄，變的更為脆弱，因此鉆石刀切割的破片率大量增加，此階段晶圓價格昂貴，百分之幾的破片率就足以使利潤全無；另一方面當成品晶圓覆蓋有金屬薄層時，問題更加復雜，金屬碎屑會包裹在鉆石刀鋒上，使切割能力大大下降，嚴重的會有造成破片碎刀的后果。其切割效果如圖1所以，崩邊現象明顯，尤其是交叉部分破損更為嚴重。這樣機械加工方式已經遇到無法克服的困難，此時人們自然想到用激光來加工。

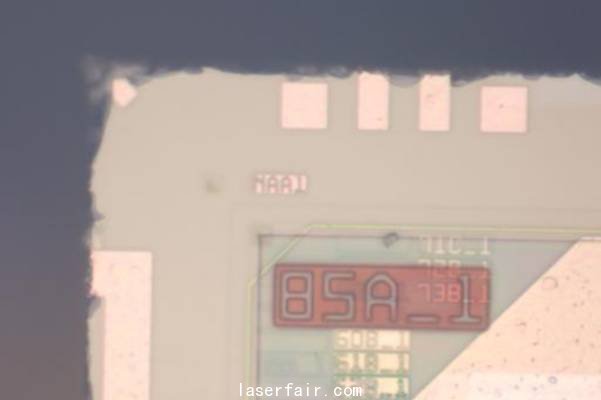

圖1 鉆石刀切割晶圓切邊狀況

激光切割屬非接觸加工，無應力，因此切邊平直整齊，無損壞；不存在刀具磨損問題，因此無耗材，降低使用成本；不會損傷晶圓結構，電性參數優于機械切割方式；切割速度快，切割深度容易控制，可以在維持速度不變的條件下，加大輸出功率來增大切割厚度，工作效率大大提高；切縫寬度小，這意味著可以在同樣尺寸的晶圓上作出更多的產品，提高產量和降低成本；激光可以切割任意形狀，如六角形晶粒，突破了鉆石刀只能以直線式加工的限制，使晶圓設計更為靈活方便。因此激光切割顯然是晶圓切割的一條必走之路。

另外，IC在日常應用、科學研究和軍事領域都已經成為不可或缺的用品，隨著應用范圍及需求用量的擴大，多年來晶圓生產及晶圓代工一直以強勁的勢頭發展，經濟效益更是逐年高速增長，但是長期以來激光切割晶圓的技術一直被國外所壟斷，其設備昂貴的價格令廠商望而卻步，而國內激光切割晶圓技術雖在逐步發展但并不成熟，只能依賴于國外的技術支持，因此研究激光切割晶圓技術在打破國外壟斷、發展自主創新技術和提高產業經濟效益等方面都有積極且重要的意義。

1 實驗原理與系統

1.1激光切割原理#p#分頁標題#e#

激光經過聚焦后照射到材料上，使被切割材料溫度急速升高，然后使之熔化或汽化。隨著激光與被切割材料的相對運動，在切割材料上形成切縫從而達到切割的目的。在切割晶圓時通常選擇紫外激光作為切割光源，與YAG和CO2激光通過熱效應來切割不同，紫外激光直接破壞被加工材料的化學鍵，從而達到切割目的, 這是一個“冷”過程，熱影響區域小；另外紫外激光的波長短、能量集中，切縫寬度小，因此在精密切割和微加工領域具有廣泛的應用[2]。另外在實際應用中激光切割晶圓有兩種，一是劃片切割，即切割深度只需硅片厚度的1/3～1/4，由于應力作用只需稍加外力，晶圓就可以很容易地沿切縫裂開；二是穿透切割，要求將晶圓切穿并分離。晶圓切割首先是晶圓黏片，它是在晶圓背面貼上黏性薄膜并用鋼制框架支撐，然后進行切割。

1.2實驗設備及過程

實驗所使用的設備為木森科技的WaferCut350，其主要性能參數如表1所示：

表1  實驗設備的主要參數

 其工作光路圖如圖2所示：

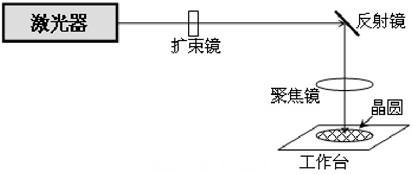

圖2 工作光路圖

對于晶圓切割來說，我們關心的是切割深度和切割質量，而晶圓切割質量主要從切縫寬度、切割側壁質量、切縫邊緣的光潔度幾方面來衡量。其中切縫寬度容易觀察和測量，是一個重要的衡量標準。激光是切割中所用的“刀”，是最關鍵的部分，直接影響切割深度和切割質量，其主要參數為光斑直徑、功率及重復頻率、切割速度和材料性質等，本文研究這幾個參數對切割深度及切縫寬度的影響，并做出理論分析，為實際應用提供參考依據。

2 實驗結果與分析

2.1光斑直徑的影響

激光切割的切縫寬度同光束模式、偏振性和聚焦后光斑直徑有直接的關系。實際切割中采用TEM₀₀模，圓偏振，但激光的模式通常都并非理想的基模，當功率增大或者使用時間過長時會產生變化。光斑直徑是指光強降落到中心值的1/e²的點所確定的范圍，這個范圍內包含了光束能量的86.5%，理想情況下直徑范圍內的激光可以實現切割，范圍外的不與材料發生作用，則切縫寬度等于光斑直徑。但實際中由于材料的導熱性、熔點、沸點等參數的不同，以及激光功率的變化，切縫寬度是不等于光斑直徑的，它們的關系要依據激光能量的輸入和材料性質而定。但在絕大多數情況下，切縫寬度是略大于光斑直徑，減小光斑直徑，就減小了切縫的寬度。

在晶圓切割中，聚焦后的光斑直徑當然是越小越好，這樣切縫寬度就會越小，相同的條件下就可以使晶圓做到更高的集成度。設激光的束腰半徑為ω#p#分頁標題#e#₀，光束質量因子為M²，激光波長為λ，聚焦鏡焦距為f，擴束鏡準直倍率為A，由激光原理[3]可得激光經過擴束鏡后和聚焦鏡后

束腰半徑

焦深

式中激光的波長λ和光束質量因子M²由激光器來決定，可以選擇短波長和較小M²的激光器來減小光斑尺寸，另一方面通過減小聚焦鏡的焦距和調整擴束鏡倍數來得到較小的光斑尺寸。但是減小聚焦鏡焦距的同時焦深會縮短，不過在劃片切割時并不需要太大的焦深，只有當穿透切割較厚的晶圓時需要考慮焦深的問題，因此要根據實際要求合理的選擇聚焦鏡焦距和擴束鏡倍數。

 2.2激光功率對切割的影響

實驗中設定激光重復頻率為20kHz，切割速度50mm/s，焦點位于晶圓表面，改變激光功率測得相應的切縫寬度和切割深度，得到關系如圖3所示。

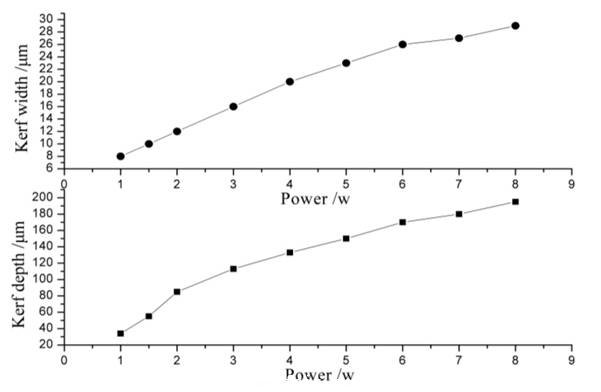

 圖3 激光重復頻率為20kHz，切割速度50mm/s時，切縫寬度及切割深度隨激光功率的變化

激光功率是影響切割深度和切縫寬度的主要因素，從圖中可以看到，在其他參數固定不變時，切縫寬度和切割深度隨著激光功率的增加而增大。這是因?yàn)榫A所獲得的能量E為功率P與時間t的乘積，當切割速度不變時，即激光照射時間恒定，隨著激光輸出功率增大，單位時間內材料獲得的能量增加，切割的深度隨之增加。另一方面在，隨著激光功率的增大，熱影響區增加，同時直徑范圍外的能量也隨之增加，其作用不可忽略不計，這部分激光與材料發生作用，使切縫寬度增加。但由于其能量只占到全部的13.5%，所以其切割深度遠小于中心部位，通常會造成切縫截面的頂部呈漏斗狀，降低了切割質量，可以使用光闌濾掉邊緣部分來解決此問題。

 2.3激光重復頻率對切割的影響

當激光功率一定時，晶圓受到照射的時間越長，獲得的能量就越多，紫外激光雖然屬于“冷加工”，但是還是存在一定的熱效應，又由于硅的導熱性能差，熱量會積累在切割處，燒蝕現象嚴重，解決方法之一是激光采用脈沖工作模式，縮短激光與晶圓的作用時間，這樣能量在極短的時間內被帶入，不會發生連續激光加工(laser oem)過程中的過熱現象以及過多熔化現象。

實驗中發現當重復頻率小于10kHz時，切割時聲音尖銳刺耳，切割深度較淺，切縫較寬，隨著頻率的增加，切割時聲音變小，切割深度增加，切縫寬度也減小。當重復頻率達到#p#分頁標題#e#50kHz時，切割深度達到最大。頻率繼續上升時，切割深度再次減小。這是因?yàn)樵谄渌麉?shù)不變的情況下，重復頻率越高，峰值功率越小，單脈沖與材料作用的時間越短，因此熱影響區越小，切縫寬度也就越小。當重復頻率較低時，雖然脈沖的峰值功率很高，但平均功率很低，所以造成了切縫較寬，切割深度卻不大的現象。隨著重復頻率的上升，脈沖峰值功率降低，但平均功率增加，在一個適當?shù)姆秶鷥?nèi)，可以達到較小的切縫寬度和較大的切割深度。當重復頻率繼續上升時，雖然輸出的平均功率增加，但是脈沖的峰值功率下降到不足以使硅氣化，因此切割深度又變小。

2.4切割速度的影響 切割速度決定了生產效率，在保證切割質量的前提下，盡量提高切割速度從而提高生產率，降低加工成本，對現代企業的發展是一個不容忽略的問題。

實驗中固定激光功率為5w，激光重復頻率為20kHz，焦點位于晶圓表面，改變切割速度測得相應切縫寬度和切割深度，如圖4所示。

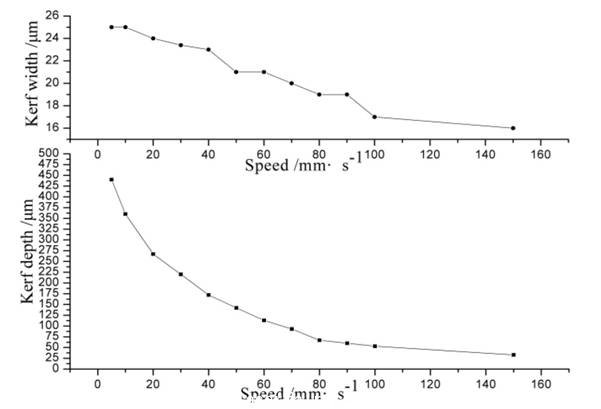

 圖4 激光功率5w，重復頻率20kHz時，切縫寬度及切割深度隨切割速度的變化

從圖中可以看到，其他參數不變時，切縫寬度及切割深度都隨著切割速度的增大而減小。切割速度的變化意味著激光與材料的相互作用時間改變，即激光能量密度的改變。當切割速度較小時，激光能量密度過大，會使得切縫周圍的材料也被熔化或氣化，導致熔渣多切縫粗糙，切縫寬度過大，切割質量較差。隨著切割速度增加，能量密度減小，切割深度也減小，當速度在一定的范圍內，激光能量密度適中，剛好使材料氣化，形成光滑均勻的切縫，切割質量最好。但當速度繼續加快，超過一定值的時候，激光能量密度過小，材料獲得的能量不足以使其完全熔化或者氣化，就不能切割材料。

2.5激光功率、激光重復頻率及切割速度的共同影響

激光功率、切割速度和重復頻率共同決定了切割中晶圓獲得的能量的多少，即共同決定了切割深度和切縫寬度。另一方面激光以脈沖方式工作，利用極高能量密度在瞬間熔化和氣化材料，在晶圓上打一系列連續的孔從而實現切割。這樣光斑的重疊率是關鍵的參數，重疊率是指相鄰光斑重疊面積占光斑面積的百分比，它對切邊的平直度有較大的影響。在切割過程中光斑變形很小，可以認為仍是圓形的，如圖5所示，重疊率越高則切邊越平滑質量越好。光斑重疊率S與激光重復頻率、脈沖寬度和切割速度有關，可以由簡單的幾何關系得出。因此在實際切割中要根據輸入能量和重疊率來合理的選擇參數來搭配。另外為了克服圓形光斑的不足，可以通過采用柱面聚焦鏡[4]，將激光束變?yōu)榫€光源，光斑整形為矩形，這樣一方面可以進一步減小切縫寬度，而且還可以使切邊連續，提高切割質量。

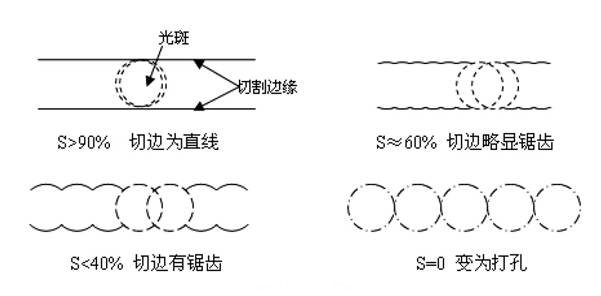

圖5 不同重疊率下切割邊緣的區別

#p#分頁標題#e#2.6輔助及保護部分

在切割的過程中，熔體的濺射是不可控制的，少許熔融的高溫小顆粒以極高的速度從切割道中濺射出來，附著在切割道兩旁的晶圓表面上，在冷卻的過程中會和晶圓熔為一體，破壞了晶圓表面的結構，使之成為不可用的廢品。因此必須采取相應的保護措施，使高溫熔融的小顆粒在濺射到晶圓表面之前冷卻，或者在晶圓表面上加隔離層使熔融體無法與晶圓表面直接接觸。前者可以在切割時采用與激光同軸噴射的氣體或者液體冷卻，若采用氣體，熔融體冷卻后會成為粉塵附著在切縫兩旁，在之后的清洗工藝中即可除去，氣體同時還起到保護鏡組的作用，并且根據實驗，應采用不與硅發生反應的氣體，如氮?dú)饣蛘叨栊詺怏w。在吹起的過程中同時加入吸塵系統，將切屑直接抽走效果會更好；若采用液體，通常使用去離子水，熔融體會在水中冷卻并被帶走。后者可以采用中性的液態薄膜作為隔離層，在切割完畢之后進行晶圓的清洗即可。

3 結論

對于劃片切割，在切割完畢需要進行裂片和擴晶；對于穿透切割，由于輕微的熱效應影響，切割完畢后晶粒不會自動分離，而是由極為微弱的附著力而黏連在一起，在擴晶中即將藍膜繃緊，晶粒就會在張力的作用下分開，井然有序排列于藍膜上，而框架的支撐避免了膠帶的褶皺與晶粒之互相碰撞，并利于搬運。之后由設備將一粒粒的晶粒取走進行后續工藝。

在此實驗中，用紫外激光對晶圓進行了切割測試，測得不同激光功率和切割速度下的切縫寬度及切割深度，對其做出理論分析，為實際應用中參數的選擇和工藝的改進提供了參考及依據。本實驗的結果也適用于其他類型的晶圓，如氮化鎵(GaAs)、碳化硅（SiC）、藍寶石等。另外還依據實驗結果及分析來選擇合適的參數，對晶圓樣品進行切割，取得了很好的效果，經用戶鑒定達到了實際應用的要求。如圖6(a)(b)所示，分別是劃片切割和穿透切割的斷面照片，(a)為劃片，其中上部為激光切割，下部為裂片，可以看到切割部分均勻整齊，裂片部分光滑平整，(b)為穿透切割，斷面均勻整齊。圖7為切割的正視圖，切邊光滑，無崩邊等損壞現象。

圖6  (a) 劃片切割的切割斷面           (b)穿透切割的切割短斷面

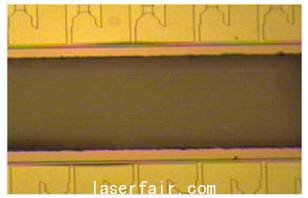

圖7 激光切割晶圓正面圖
