近日，ZHAGA聯盟公布了Zhaga接口規范規格書11，其定義了采用分離式LED驅動器（電子控制裝置），包含非插座式圓形LED模塊的LED光引擎 (LLE) 的接口。

Zhaga是新一代LED光引擎介面的規范，由全球照明大廠合作組成的 Zhaga聯盟所發起，推動LED介面的標準化，有助于LED照明產品的普及。ZHAGA產品接口包括：1.機械接口=物理尺寸；2.電氣接口=電氣參數額定值；3.散熱接口=散熱規范；4.光學接口=燈輸出的光電參數；5.控制接口=開關或者調光功能，不同廠家的燈具可以使用同一個國家的光源，反之也可以。LED光源互換可以很大程度上降低企業的成本。

ZHAGA并沒有指定LED光源的性能、質量、設計或者安規方面要求。因?yàn)?，這些特性是每一個LED光源制造商針對產品設計的，主要取決于特定的技術選擇和產品市場定位，這些與產品之間能否互換沒有關系。

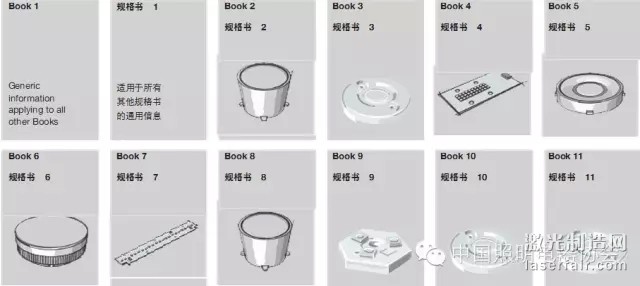

Zhaga國際聯盟致力于制訂接口規范（又稱為“規格書”）。每部規格書定義了LED光引擎和燈具之間的機械、散熱、電氣、光學和控制接口。Zhaga將LED光引擎定義為一個或多個LED模塊與LED驅動器（電子控制裝置）的組合。關于ZHAGA產品規范架構，目前已經出11種接口技術規范書，分別是：

Zhaga接口規范規格書1

對各個Zhaga接口規范中均涉及的內容進行定義，例如：

一般定義

分離式LED驅動器（電子控制裝置）的機械接口

散熱接口的一般要求

Zhaga接口規范規格書1的獨特之處在于其沒有定義LED光源和LED燈具之間的接口。

規格書1中包含的信息被所有其他Zhaga規格書頻繁引用。

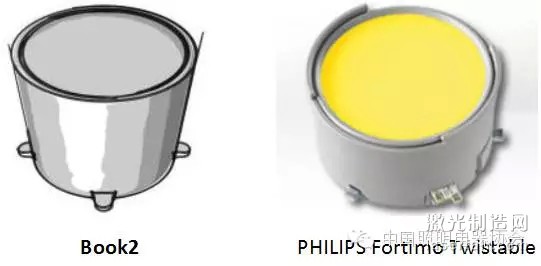

Zhaga接口規范規格書2

定義了采用集成式LED驅動器（電子控制裝置）的插座式圓形LED光引擎 (LLE)的接口。

這款LED光引擎呈圓鼓形狀，最大直徑70.2mm，高45mm。它采用典型59mm直徑的圓形出光面及PHJ65d基座。

規格書2與規格書8相似，不同之處在于規格書2中描述的LED光引擎的直徑較小。

規格書2中的LED光引擎主要（但不限于）用于LED筒燈?！?br />

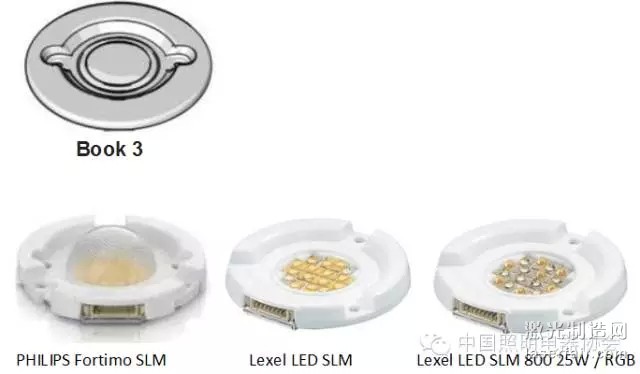

Zhaga接口規范規格書3

定義了采用分離式LED驅動器（電子控制裝置），包含非插座式圓形LED模塊的 LED光引擎 (LLE) 的接口。

規格書3中根據不同圓形出光面的直徑尺寸， 定義了4種LED光引擎：

規格書3中總共有4種LED光引擎類別，其由圓形出光面 (LES) 的直徑定義：9mm，13.5mm，19mm，23mm。

規格書3中的LED光引擎適用于LED，以及其他需使用小型圓形光源的應用。

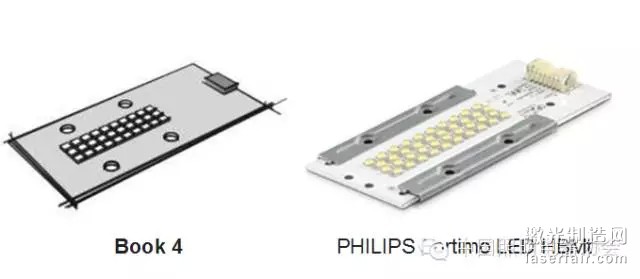

Zhaga接口規范規格書4

定義了采用分離式LED驅動器（電子控制裝置），包含非插座式矩形LED模塊的高照度LED光引擎(LLE)的接口。

規格書4中根據矩形出光面的不同尺寸，定義了3種LED光引擎：30mm x 7.5mm，42mm x 10.5mm，60mm x 15.0mm。

規格書4中的LED光引擎適用于需要高照度光源的應用，如街道照明和工業高頂棚等照明應用。

Zhaga接口規范規格書5

定義了采用分離式LED驅動器（電子控制裝置），包含插座式圓形LED模塊的LED光引擎 (LLE) 的接口。

規格書5中的圓形LED模塊的最大直徑為70mm，高度為21mm。規格書5允許使用寬度最大為180mm，高度最大為180mm的光學配件。

規格書5中LED模塊的典型出光面(LES)直徑范圍為13.5mm至26mm。

規格書5中的LED光引擎主要用于筒燈或射燈。

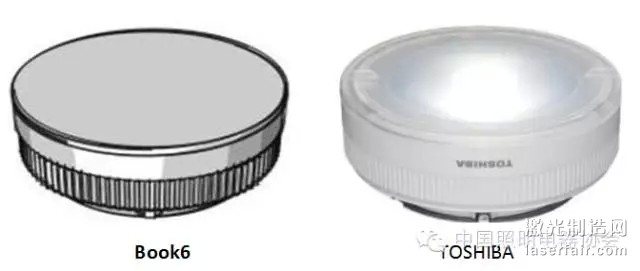

Zhaga接口規范規格書6

定義了采用集成式 LED 驅動器（電子控制裝置）的插座式圓形LED 光引擎 (LLE) 的接口。

該LED光引擎的標稱尺寸為90mm直徑和42mm高度，還具有GH76p基座。

規格書6中的插座式LED光引擎可插入直徑不超過LED光引擎本身直徑的槽中。這樣便可實現緊湊的燈具設計。

規格書6中的LED光引擎適用于筒燈、吊燈燈具、壁掛式和嵌入式燈具。

Zhaga接口規范規格書7

定義了采用分離式LED驅動器（電子控制裝置），包含一個或多個非插座式矩形LED模塊的LED光引擎(LLE)的接口。

規格書7中根據不同的LED模塊尺寸，定義了7種LED光引擎：L6W6 - 長 60mm x 寬 60mm，L28W2，L28W4，L28W6，L28W28，L56W2，L56W4。

規格書7中的LED光引擎主要用于室內照明應用。

Zhaga接口規范規格書8

定義了采用集成式LED驅動器（電子控制裝置）的插座式圓形LED光引擎 (LLE)的接口。

這款LED光引擎呈圓鼓形狀，最大直徑95mm，高45mm。它采用59mm至71mm直徑的圓形出光面(LES)及PHJ85d基座。

規格書8與規格書2相似，不同之處在于規格書8中描述的LED光引擎的直徑較大。

規格書8中的LED光引擎主要（但不限于）用于LED筒燈。

Zhaga接口規范規格書9

定義了采用環形出光面(LES)和分離式LED驅動器（電子控制裝置），包含非插座式LED模塊的LED光引擎(LLE)的接口。

該規范描述了環形出光面直徑為12mm或25mm 的中、低功率LED模塊。

規格書9中的模塊可用于消費照明應用的LED燈具產品中，例如小型射燈、軌道燈和其他緊湊型燈具。

Zhaga接口規范規格書10

定義了采用分離式LED驅動器（電子控制裝置），包含非插座式圓形LED模塊的LED 光引擎(LLE)的接口。

規格書10中的圓形LED模塊的總直徑為75mm，高度為8mm。該模塊具有圓形的出光 面(LES)，直徑為23mm、30mm或40mm。

規格書10與規格書3及規格書11相似。相比之下，規格書10中的LED 模塊的尺寸較大，具有較高的光輸出。

Zhaga接口規范規格書11

定義了采用分離式LED驅動器（電子控制裝置），包含非插座式圓形LED模塊的LED光引擎 (LLE)的接口。

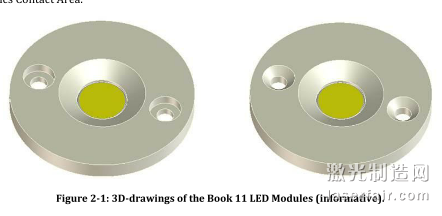

規格書11中的LED模塊的總直徑為35 mm，高度為3.5mm。該模塊具有圓形的出光面 (LES)，直徑為6mm、9 mm或13.5mm。

規格書11與規格書3及規格書10相似。相比之下，規格書11中的LED模塊的尺寸較小，具有較低的光輸出。
