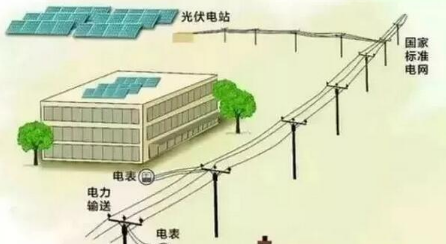

如下圖所示，一座家用光伏電站一般包含以下幾個部件：
1. 光伏電池組件
2.專用光伏支架
3.專用光伏線纜
4.并網逆變器
5.并網開關箱
6. 計量儀表
7.其它零部件等
但是對于普通家庭來說，如何打造一個真正合適家庭用的光伏并網電站呢?
1.自己如何申請、建造家用光伏并網電站
國家電網承諾：“國家電網將為分布式光伏發電項目業主提供接入系統方案制定、電能計量裝置安裝、并網驗收和調試等全過程服務;支持分布式光伏發電分散接入低壓配電網，按照國家政策全額收購富余電量;對所有分布式光伏發電項目免收系統備用容量費。項目接入公共電網的部分也由電網買單，用戶僅需自己投資光伏發電設備以及自用部分少量電纜線路及斷路器投入。”
那么，政策下來了，如何來申請呢?
1.1居民最好有獨立的場地(如屋頂)來安裝，若是公共屋頂需征求鄰居業主書面簽字同意。要有房屋產權證。工商業用戶要有房屋產權證、土地使用證、營業執照。
1.2居民要征求自建電站小區的業委會或居委會許可。
1.3居民前往電力公司營業廳進行分布式光伏發電項目并網申請，供電部門將來現場開展現場勘查，并組織審查380V(220V)伏接入方案。
1.4如果設計接入方案和設備方面有問題，供電部門會提供接入方案和接入電網意見函，居民將根據方案和意見函對設施進行改造。
1.5找專業公司安裝并網系統。
1.6裝好后(進戶線以下部分)，通知電力公司過來驗收，他們會在居民家中安裝計量裝置(戶主自備計量箱)，并簽訂購電協議，完成最終并網程序。
2.光伏并網電站安裝要求
開頭引言的上篇文章詳細地說到電站安裝的要求，這里我們也簡單說下：
2.1家用光伏電站安裝要求：
確定你家房子是否適合安裝家用光伏電站。首先評估屋頂?shù)睦喂坛潭取⒚娣e以及向陽性。房子的大小對安裝成本的影響不大，不過在預估精確的成本之前，必須確定家庭消耗的總電量以及太陽能電力所占的比例。
2.2 太陽能電池板的實際朝向：
在屋頂上安裝太陽能電池板我們通常被告知要面朝南安裝。但有研究人員發現，面朝西安裝最合算。但研究僅針對的是美國，而美國的電價是按階梯式收費，用電高峰電費更貴，下午和晚上都是用電高峰，電費比上午更貴，太陽能產生的電力更有價值。所以，面朝西，發電峰值功率將在下午電力更有價值時到來。
如果面朝西，在下午五點之后，電池板的發電功率仍然有峰值功率的55%;如果面朝南，此時的發電功率只有峰值的15%。安裝太陽跟蹤器使面板始終朝向太陽，可以增加45%的輸出，但跟蹤器的昂貴成本完全抵消了其益處。
3.家用光伏并網電站的容量設計
容量是光伏電站的發電功率，一般根據居民的可建設屋頂面積來設計。安裝空間可以是斜面屋頂，也可是平面屋頂。平面屋頂1平方米的面積目前可發電約75W，屋面承重增加約35-45公斤。朝南向斜面屋頂1平方米可建設約130W，屋面承重增加約15公斤。一般居民可以構建3kW-5kW的電站。
4.光伏電池組件的選擇
常用的光伏電池組件分為單晶硅、多晶硅兩種。
單晶的發電效率最高，在同樣面積下可以發出更多的電，對可安裝面積較小的選擇單晶硅片最為合適，但其單價會高些。
多晶硅的效率次之，對安裝面積比較富裕的選擇多晶硅比較合算，價格相對較低。(提示：單晶硅電池片邊緣一般為圓角，多晶硅電池片一般為方角，別被市面上不良商家欺騙!)
電池組件的五大參數就是峰值功率、開路電壓、短路電流、工作電壓、工作電流。這些參數的選定非常的重要。
電池組件根據功率有大小之分，單組件的功率從10W-300W都有。單組件功率的大小和面積成正比，因此在選擇功率的同時也要選擇最合適尺寸的電池組件來滿足你的安裝空間要求。壹優農村光伏近期在廣東河源地區安裝的扶貧電站都是用標準265W的多晶硅光伏組件呢。
5.光伏并網逆變器的選擇
光伏并網逆變器作為光伏電池組件與電網的接口裝置，將光伏電池組件的直流電能轉換成交流電能并傳輸?shù)诫娋W(wǎng)上，在光伏并網電站中起著至關重要的作用。
戶用并網逆變器有2種，一種是集中式并網光伏逆變器，最小功率為1kW，輸入電壓在150V-550V不等。另外一種是微型并網光伏逆變器，一般用在AC220V的電壓等級中，功率從200W到500W之間，輸入電壓的范圍為12V～28VDC。兩種并網逆變器的用法很不一樣。集中式并網逆變器的體積一般較大適合壁掛安裝，微型并網光伏逆變器小巧，一般和電池組件一起就近安裝(可安裝在電池組件下方的支架上),戶用分布式并網光伏電站兩種都可以選擇。
并網逆變器的主要參數是最大輸入功率、最大輸入電壓、額定輸入電壓、啟動電壓、MPPT電壓范圍、輸出電網電壓。
并網逆變器的選擇主要是選擇額定功率以及輸入輸出電壓等級。那么用戶只要根據自己選定好的電池組件的電壓等級和串并聯方式就可以很容易的確定并網逆變器的輸入電壓范圍，根據自己家里的用電情況就可以選擇單相或是三相輸出。
例如：電池板的峰值功率為250W，開路電壓為39V，工作電壓為30V，要組成2KW的系統需要8片電池組件串聯，那么并網逆變器的最大輸入電壓就必須大于38V/片*8片=304V，額定電壓在240V左右。那么選擇的逆變器就應該是2000w，最大輸入輸出電壓大于304伏，MPPT跟蹤范圍涵蓋240左右。并網輸出根據家庭的具體供電情況而定選擇單相220V或三相380V的。并網逆變器作為整個系統的最重要的部件，一定要選擇通過國家相關認證CGC/CF001:2009的產品。
6.其他部件的選擇
6.1線纜。由于光伏發電期為25年，為保證系統長期穩定的工作，建議盡量選用專用光伏電纜。
6.2防雷器。防雷器和普通防雷器不一樣，要選擇光伏專用高壓直流防雷器，因?yàn)槠胀ǚ览灼鞯某掷m(xù)工作電壓是AC220V或是AC380V的，光伏專用防雷器的持續工作電壓可以高達DC1000V。也可以使用傳統的避雷針防雷，但要做好充分可靠的接地，接地電阻不大于4歐姆。
6.3計量表。計量儀表電力公司會免費為用戶安裝兩塊電表，一塊是計量光伏發電電量的電表，另一個是雙向計量電表，即用戶自己用電和賣到電網的電量計量電表。這樣用戶可以實時看到自己每天的用電情況、發電情況和輸?shù)诫娋W(wǎng)上的電量情況。
7.太陽能光伏發電系統安裝形式
主要有水平屋頂、傾斜屋頂。
7.1水平屋頂
在水平屋頂上，光伏陣列可以按最佳角度安裝，從而獲得最大發電量;并且可采用常規晶硅光伏組件，減少組件投資成本，往往經濟性相對較好。但是這種安裝方式的美觀性一般。
7.2傾斜屋頂
在北半球，向正南、東南、西南、正東或正西傾斜的屋頂均可以用于安裝光伏陣列。在正南向的傾斜屋頂上，可以按照最佳角度或接近最佳角度安裝，從而獲得較大發電量;可以采用常規的晶體硅光伏組件，性能好、成本低，因此也有較好經濟性。并且與建筑物功能不發生沖突，可與屋頂緊密結合，美觀性較好。其它朝向(偏正南)屋頂?shù)陌l(fā)電性能次之。
8.方案設計
因用戶住宅的結構不同，均需要專業的場地測量計算、分析、設備選擇及業主的需求來設計一套符合業主的發電需求、資金預算、房屋結構的系統方案。壹優農村光伏在廣東、安徽省內均可安排人員上門測量!
9.安裝調試
安裝需要有資質光伏人員來安裝。電池組件安裝完后的串并聯接線最好在太陽下山后完成，避免高壓觸電，同時做好防雷接地的工作，此外要注意支架的抗風等級，北方用戶還要注意抗雪等級。調試可以和電力公司的人員一起配合調試。
