本文探討了激光制造鋼的工藝進展以及面臨的挑戰。本文為第二部分。
激光功率
激光功率作為激光加工的關鍵工藝參數之一,直接決定了熱輸入和熔池的溫度。圖5和圖6總結了不同參數對L-DED不銹鋼熔體池尺寸和孔隙率的影響。如圖5(a - b)所示,Song等人的研究表明,隨著激光功率的增加,單軌(熔體池陣列,其寬度和高度與單一熔體池相同)的寬度和高度都顯著增加。這是因?yàn)楦叩募す夤β十a(chǎn)生更高的輸入能量傳遞給被輻射的材料,這導致更多的粉末被熔化。因此,產生了更大的熔池。這也表明了更高的捕獲效率,這是評估激光工藝效率的重要基準標準,定義為熔體池中捕獲的粉末與交付的粉末的比率。
此外,激光功率也與球化現象密切相關,球化現象是一種由粉末顆粒不均勻重組而產生的缺陷,在激光熔覆和焊接中已經得到了很好的研究。由于LAM是一種分層制造工藝,球化現象嚴重阻礙了均勻?qū)映练e,并導致層間孔隙的形成,甚至在熱應力作用下發生分層。如圖7(b)所示,較低的激光功率與L-PBF過程中明顯的球化現象有關。這是由于激光能量輸入較低時,粉末顆粒熔化不足造成的。Gu及其同事在L-PBF制備的316L不銹鋼中也報道了類似的結果,由于球化現象,較低的激光功率導致試樣中孔隙率較高。通過增加激光功率使粉末完全熔化,可以明顯緩解這一問題,如圖6(a)所示。
圖5 加工參數對L-DED型鋼單軌尺寸的影響:掃描速度、激光功率和進給速度對420不銹鋼軌道寬度和高度的影響;(c)進給速度對H13工具鋼軌道厚度誤差的影響;(d)掃描速度、(e)進給速度和比能對316不銹鋼軌跡高度的影響。

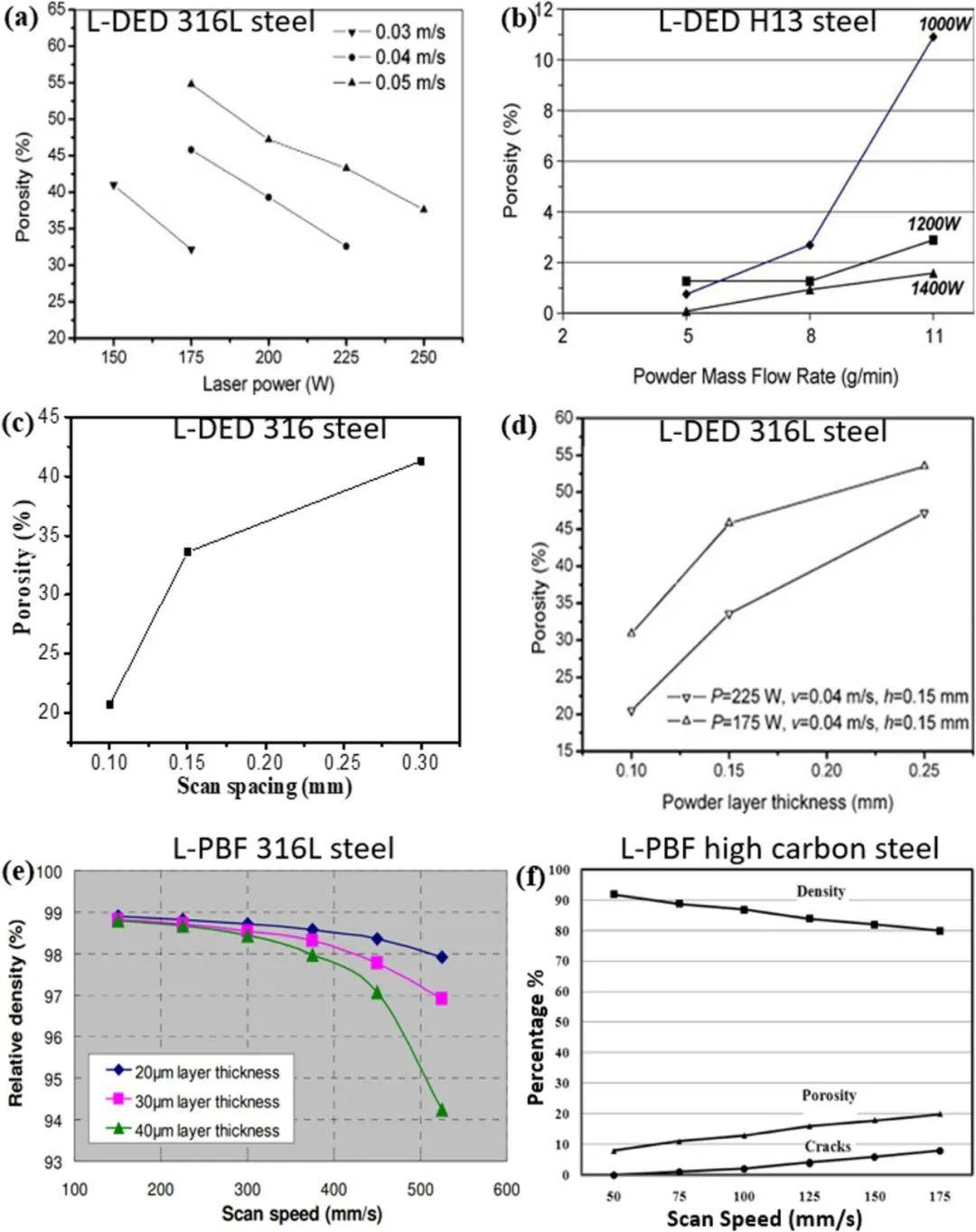

圖6 工藝參數對L-PBF和L-DED制備的鋼試樣氣孔率的影響:(a)激光功率;(b)粉進料速度;(c)掃描間距;(d)涂層厚度和激光功率;(e)掃描速度和層厚;(f)掃描速度
通常,由LAM產生的鋼樣品中的孔隙是在層與層之間的未熔合區域觀察到的,稱為未熔合孔。激光功率越大,預擴散或噴射粉末的熔化程度越高,相鄰兩層之間的重疊程度越高,熔化孔的缺失程度越低。但如前文所述,當激光功率過大時,熔化模式會轉變?yōu)樾】啄J?,由于金屬蒸發強烈,熔化池底部會產生較大的小孔孔(圖3(a))。這降低了零件的密度。因此,適當?shù)募す夤β蕦τ趯?shí)現捕獲效率、缺乏聚變和鎖孔躍遷之間的折衷至關重要。
圖3 (a) L-PBF,(b,c) L-DED和(d-f)激光焊接在不同工藝參數下制備的鋼熔體熔池形貌的變化。(a)中的數字表示熔體池對應的激光功率(W)。
Zhang等發現,隨著激光功率的增加,L-DED316L熔覆層中的枝晶組織逐漸由薄變粗,導致硬度和拉伸性能下降。一般來說,激光功率越大,能量輸入越大,冷卻速率越低,相應的微觀結構越粗。而Zhang等報道的SEM圖像只顯示了枝晶形態,由于枝晶偏析嚴重,沒有觀察到晶界。電子背散射衍射(EBSD)可能是表征晶粒和紋理的更合適的方法。激光功率不僅可以控制晶粒形貌,還可以控制織構。Sun和同事報道了L-PBF制造的316不銹鋼樣品在380 W激光功率下的外延性能為
DebRoy等對LAM過程中外延晶粒生長和織構形成的機理進行了全面的探討。添加態多晶合金的晶粒取向與熔體池的形狀密切相關,熔體池的形狀由合金的AM工藝參數和熱物理性能決定。根據Sun等(圖9(c-f))的動力學Monte Carlo模擬結果,較低功率(380 W)下的熔體熔池比高功率(950 W)下的熔體熔池要寬、淺得多,說明在380 W下,凝固過程中熔體熔池邊界處的熱流方向與成型方向相反。因此,熔池中柱狀晶粒傾向于從下向上直長,導致熔池中柱狀晶粒呈
相比之下,在950 W激光功率下,較窄和較深的熔體池的特征是熔體池邊界處有曲率,如圖9(f)所示。在凝固過程中,柱狀晶粒向熔池頂部中心垂直于彎曲熔池邊界生長,并傾向于從建筑方向傾斜45°。這將導致一個
圖9 激光功率分別為380 W (a)和950 W (b)時,L-PBF制備的316L不銹鋼樣品的晶體織構(a,b)和拉伸性能。晶體方向沿建筑方向觀察,如圖所示箭頭所示。380 W (c,d)和950 W (e,f)[23]樣品的動力學蒙特卡羅模擬結果的等距和正面視圖。
沉積過程包括從計算機生成的三維實體模型生成刀具路徑。刀具路徑系統地沿工件區域連續移動激光聚焦區,以融合氣體輸送到聚焦區的金屬粉末顆粒。該過程的原理圖如下圖A所示。激光直接沉積技術與之前的RP技術相比有許多優勢,包括更穩健的沉積,更精確的沉積材料的位置,以及在沉積過程中通過簡單混合粉末來生產功能梯度材料的能力。激光直接沉積實驗的實驗裝置如下圖B所示。
圖A激光直接沉積工藝示意圖。

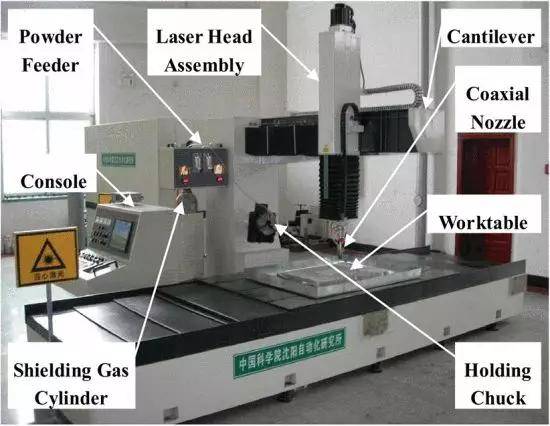

圖B激光直接沉積系統的組成部分。
值得注意的是,Monte Carlo模擬通過考慮相鄰晶粒間的總鍵能和晶界遷移活化能來反映晶粒生長動力學。但該方法描述性較強,不能充分揭示凝固過程中復雜的物理冶金過程。需要考慮幾個凝固特征,如熱梯度和固/液界面上的溶質偏析,它們在控制晶粒形貌和生長動力學中發揮著重要作用。熱梯度與工藝參數密切相關,而溶質偏析在合金中變化顯著,進而影響Monte Carlo模擬中晶粒長大指數的大小。這些特征的標定困難,對不同合金的Monte Carlo模擬精度造成了很大的限制。因此,Sun 等工作中等軸晶粒團簇的形成需要進行實驗驗證,通過對最頂層的微觀組織檢查可以很容易地進行驗證,以避免重疊效應。一般情況下,凝固過程中形成的晶粒形貌由溫度梯度G與凝固速率R (如iG/R)的比值決定。較低的G/R值與較大的過冷活化成核、促進柱狀晶向等軸轉變有關。因此,將激光功率從380 W提高到950 W,有利于熔池中G/R值的降低,從而促進熔池中細小等軸晶的形成。在其他高激光功率的LAM合金中也報道了類似的現象。
另外,由于
其他laser-related變量
如上所述,激光功率是LAM過程中的主要參數之一,因?yàn)樗苯佣x了能量輸入,從而定義了熱歷史。然而,激光的類型、激光束的大小和形狀等其他與激光相關的參數也需要在LAM過程中考慮。由于這些參數在LAM過程中通常是不可調的,因此相關的研究工作非常有限。盡管如此,由于激光與傳統激光加工技術(如激光焊接和熔覆)的相似之處,對激光在LAM中的影響的深入了解可以參考傳統激光加工技術。
目前,在LAM過程中使用的最常見的激光器類型是CO2激光器、Nd: YAG激光器、光纖激光器、圓盤激光器、二極管激光器和光纖耦合二極管激光器。研究表明,即使在相同的線性熱輸入條件下,鐵粉吸收的激光能量也隨激光類型的不同而不同。Bagger等人早期的研究表明,在316不銹鋼的激光焊接中,co2激光焊縫對裂紋的敏感性低于nd - yag激光焊縫。這是由于CO2激光器比ND-YAG激光器具有更好的可聚焦性。前者產生更深的焊接。但是,目前還沒有證實激光類型影響lam制造的金屬零件性能的結果報告。
雖然可以通過調節激光系統中的光學透鏡來改變激光束的大小或光斑的大小,但這種調節也會使激光離焦,這在實際中很少實現。注意光斑大小也可以通過調整z增量來改變。越高的z增量或設置層厚度一般會增大熔池與激光聚焦面之間的距離,這意味著在基板或熔池上的失焦程度越高。結果表明,激光光斑的尺寸增大,增加了與粉末的相互作用面積,但降低了單位質量的激光能量輸入。一般來說,該過程的捕獲效率可以通過使用離焦調制來控制。Haley等人最近的一項工作表明,隨著離焦距離從0增加到10 mm,捕獲效率首先提高,這是因?yàn)楣獍叱叽绲脑龃笫沟媚軌虿东@更多粉末。而進一步增加離焦距離到18 mm,由于基片上能量輸入的減少,捕獲效率顯著降低。在這種情況下,熔化的粉末較少,削弱了相鄰兩層的重疊,導致熔合孔的缺失。
Shi等人研究了激光光束形狀(即圓形高斯和橢圓光束形狀)對LAM加工316L不銹鋼的微觀組織(如晶粒形貌、尺寸和織構)的影響。結果表明,通過成核事件產生等軸晶的傾向隨熔池幾何形狀的變化而變化,可以由激光束形狀來控制。Shi等認為,與圓形高斯(CG)束和縱向橢圓(LE)束相比,橫向橢圓(TE)束產生的熔體池更短、更寬、更淺。此外,隨著熔池寬度的增加,成核事件的數量增加。因此,TE剖面產生了最大的形核事件,在更寬的加工參數窗口內產生了等軸或混合等軸柱狀晶粒。而CG和LE梁產生了更強的柱狀紋理。雖然對激光焊接中光束形狀的影響的研究相對較少,但在激光焊接和激光熔覆過程中已經有了廣泛的研究。Ayoola等人最近的一項工作表明,在S275低碳鋼激光焊接中,投射光束的形狀顯著影響激光能量輸入,從而影響焊縫形狀。與圓形激光束相比,橢圓激光束的焊縫更淺、更寬,這使得激光光斑的截面積更大,因此能量輸入更低。這為通過調節光束形狀來優化加工參數提供了新的思路。因此,有必要進行進一步的基礎研究,以開發形狀更復雜的光束在提高LAM產品質量方面的作用。
掃描速度
掃描速度對LAM生產的鋼件的幾何精度和性能也有顯著影響。Yadroitsev和同事研究了在L-PBF系統中制備的316L不銹鋼和H13工具鋼在不同掃描速度下的單軌特性。結果表明,隨著掃描速度的增加,鋼基板的熔化深度減小。Lu和同事在L-DED建造的316L不銹鋼單軌樣品上報告了類似的結果。較高的掃描速度降低了單軌的高度和寬度,如圖5(d)和8(a-c)所示。結果與Song的工作一致,如圖5(a,b)所示。激光掃描速度V (m s-1)與熔池幾何形狀之間的關系可以用經典的Rosenthal方程定量描述。
其中,Tf(K)合金的熔化溫度,T0 (K)從熔池溫度的位置遠,R0(W)表示吸收功率,可簡化為λ·P(λ是激光吸收率和P (W)表示激光功率),K (W m - 1·K - 1)代表了合金的熱導率,a (m2 s -1)表示合金的熱擴散率。尺寸j和r定義了熔池的大小和形狀,如圖10所示。其中j為光束行進方向到激光光斑的距離,r為激光光斑到熔體熔池邊緣的距離,用r = (j2 + y2) 0.5表示。在y值最大時,熔池寬度W可以由Tang等的Rosenthal
圖10 熔池邊界的Rosenthal圖示意圖,從熔池頂部觀看。激光束集中在y軸和ξ軸的交點處。
其中r(單位kg m-3)為合金密度,CP為合金比熱容。如式(2)所示,熔池寬度與掃描速度成反比,與圖5(a,d)的結果一致。從本質上講,掃描速度的變化也改變了激光在襯底上的能量輸入。隨著掃描速度的增加,激光與單位體積粉末之間的照射間隔縮短,體積能量輸入減少。因此,熔化的粉末較少,這與較小的熔化池有關,因此捕獲效率較低。與L-DED相比,與L-PBF相關聯的更高的掃描速度(見圖7 - 8和11),可能會由于粉末床層未充分熔化而導致所謂的球化現象(見圖7(a)),最終導致更高的孔隙率(見圖6(a,e,f))。雖然較高的掃描速度可能導致熔化不足,但并不是掃描速度越小越好。低的掃描速度可能會導致強烈的能量輸入,從而形成小孔孔隙,降低了零件的密度。在合適的掃描速度范圍內,獲得最密部分的最佳機械合適的拉桿。Yadroitsev等人之前的研究報告稱,最佳掃描速度范圍與所制備合金的導熱性密切相關。具有高導熱系數的合金的最佳掃描速度范圍較窄。然而,需要進一步研究來了解這種現象的潛在機理,從而更好地將適當?shù)募庸ご翱谂c材料性能聯系起來。
除了致密化,掃描速度還會從微觀組織方面影響LAM加工鋼的機械性能。對于L-DED工藝,由于枝晶結構的細化,掃描速度的提高可以提高316L樣品的強度和塑性。如圖11(a、b)所示,隨著掃描速度從2 mm s-1提高到10 mm s-1, L-DED不銹鋼的一次枝晶間距和二次枝晶間距均顯著減小,強度和塑性同時提高(見圖11(c、d))。此外,L-PBF預制鋼中也報道了高掃描速度導致的組織細化。如圖11(e-h)所示,通過提高掃描速度(從280 ~ 7000 mm s-1), L-PBF不銹鋼熔體池中細胞尺寸從1μm左右有效減小到0.2μm左右。這主要?dú)w因于較高的掃描速度所帶來的較高的冷卻速度。如前文所述,與激光功率一樣,掃描速度也與單位時間和單位面積內的能量輸入有關,它直接決定了LAM過程中熔化池的凝固速率和熱梯度。從圖11可以看出,LAM加工鋼的微觀組織對冷卻速度和溫度梯度非常敏感,可以通過改變激光功率或/和掃描速度來調節冷卻速度和溫度梯度。因此,可以根據組織與性能的具體關系,有針對性地定制LAM加工鋼的機械性能。

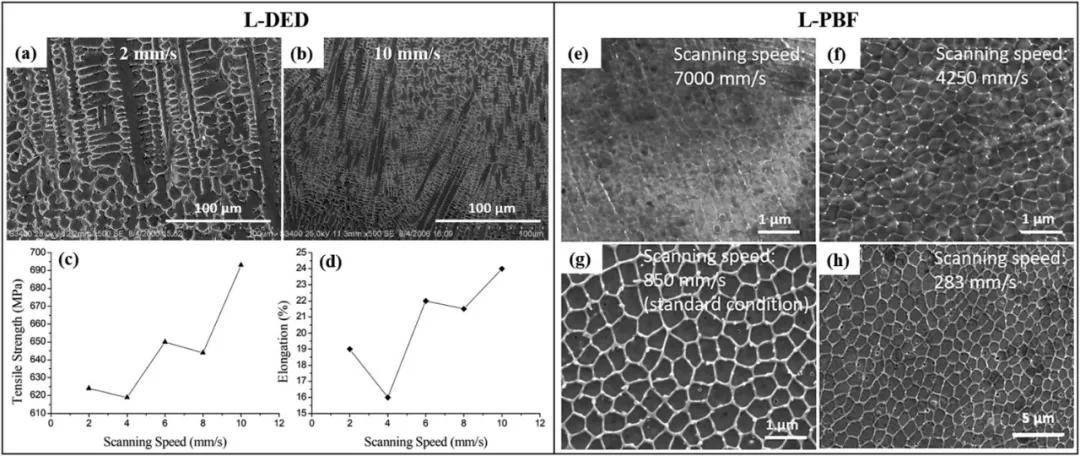

圖11 (a,b)不同掃描速度下L-DED沉積的316L合金的SEM組織,(c)抗拉強度和延伸率[93];(e-h)用不同的激光掃描速度對l - pbf316l樣品的蝕刻表面進行SEM掃描。
掃描策略和掃描間隔
在Jhabvala等人提出的掃描策略定義的基礎上,Hagedorn-Hansen等人提出了一種新的掃描策略定義:掃描策略是指在LAM期間用于影響因變量的任何掃描模式或曝光方法,包括但不限于不同的矢量、分段或?qū)訏呙璺椒?。向量策略包含的風格,其中向量的艙口和輪廓被掃描。分段策略涉及到零件層中各部分被掃描的方式。而層掃描策略涉及到矢量在層中的方向和位置。然而,使用這個定義,掃描策略的類型可能會非常復雜,因?yàn)楦鞣N向量、段和層的大量組合,構成了龐大的掃描方法。例如,對于某一掃描模式,段策略和層策略可以是不同的。由于層間向量的不同線段數或方向/位置的組合,將會有無限的策略。段和層掃描策略的選擇也依賴于形狀和大小的一部分,在這一節中,我們簡要分類艙口的掃描策略基于向量和輪廓,包括線掃描、分形掃描、螺旋掃描和島掃描(參見圖12)。雖然這些策略可以從L-DED或L-PBF中檢索,但它們都適用于這兩種技術,這取決于嵌入式控制系統。然而,目前僅在L-PBF系統中采用island策略。

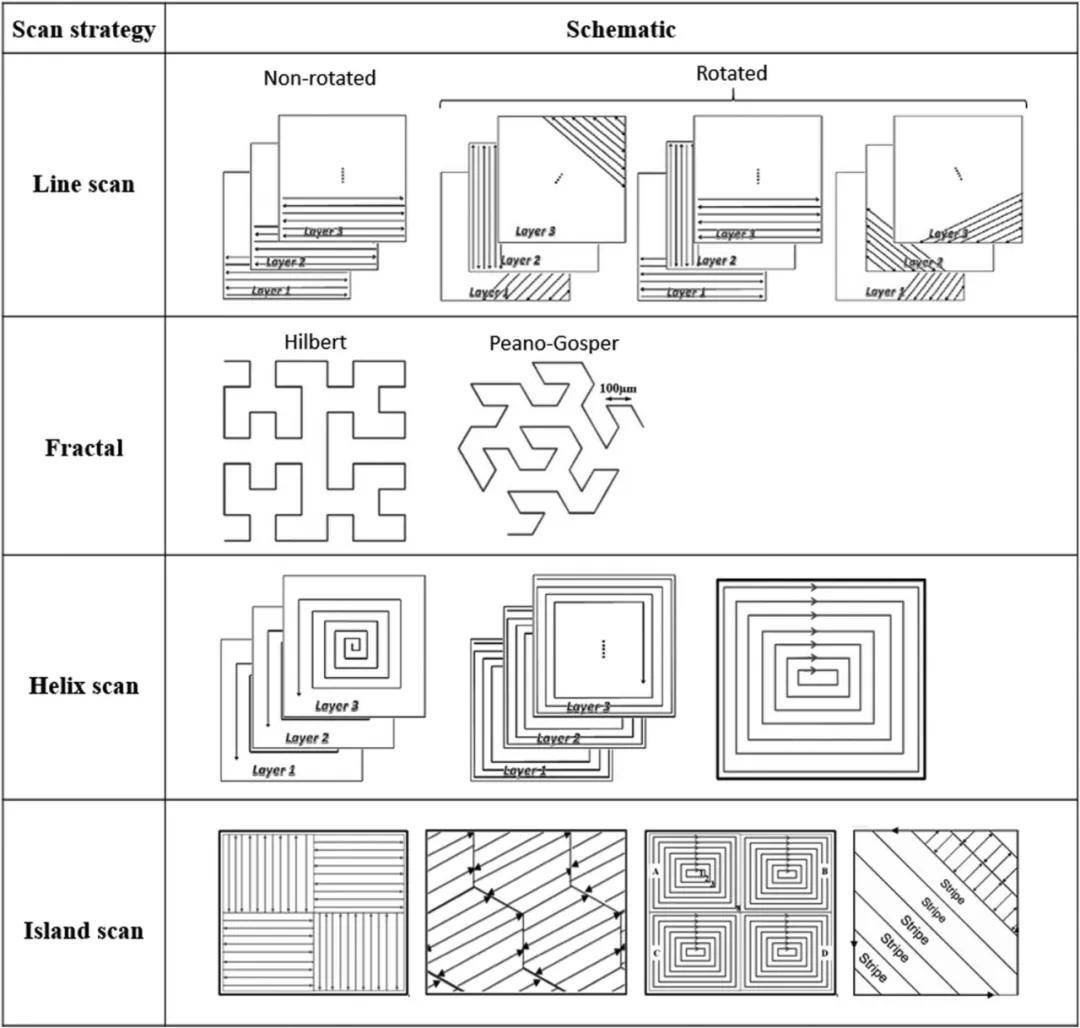

圖12 鋼LAM中使用的四種掃描策略。

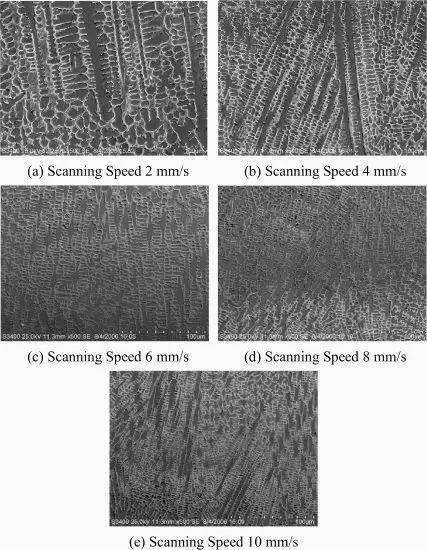

不同掃描速度(激光功率1000 W;進粉速度4g/mm;激光光斑尺寸2毫米)
只需改變掃描速度,其他加工參數(激光功率1000 W,送粉速度4g/min,光斑直徑2 mm)保持不變。不同掃描速度下熔覆層的SEM形貌如上圖所示。圖、(b)、(c)、(d)、(e)依次為掃描速度為2、4、6、8、10 mm/s時的顯微組織。
目前,傳統的行掃描仍是LAM過程中最常用的掃描策略,也被稱為交替掃描、光柵掃描和鋸齒掃描。其他新型掃描策略(分形掃描、螺旋掃描和島狀掃描)被開發出來,以降低LAM(通常為106 K m-1)期間由陡峭的熱梯度引起的部分的應力和應變。它們對構件變形和殘余應力的影響已被廣泛報道和比較。如Yu等研究并比較了掃描模式(光柵、偏移和分形,見圖13(a-d))對L-DED建造的316L零件變形的影響。如圖13(e)所示,分形沉積模式在零件中產生的變形最小,其次是偏移偏移模式(即螺旋掃描)。將實驗結果與有限元建模(FEM)相結合,Yu等人發現,在L-DED過程中,瞬態溫度梯度的大小對零件變形具有關鍵影響。有限元分析結果表明,分形和偏置沉積模式比光柵和偏置沉積模式的溫度梯度更小,導致零件變形更小。

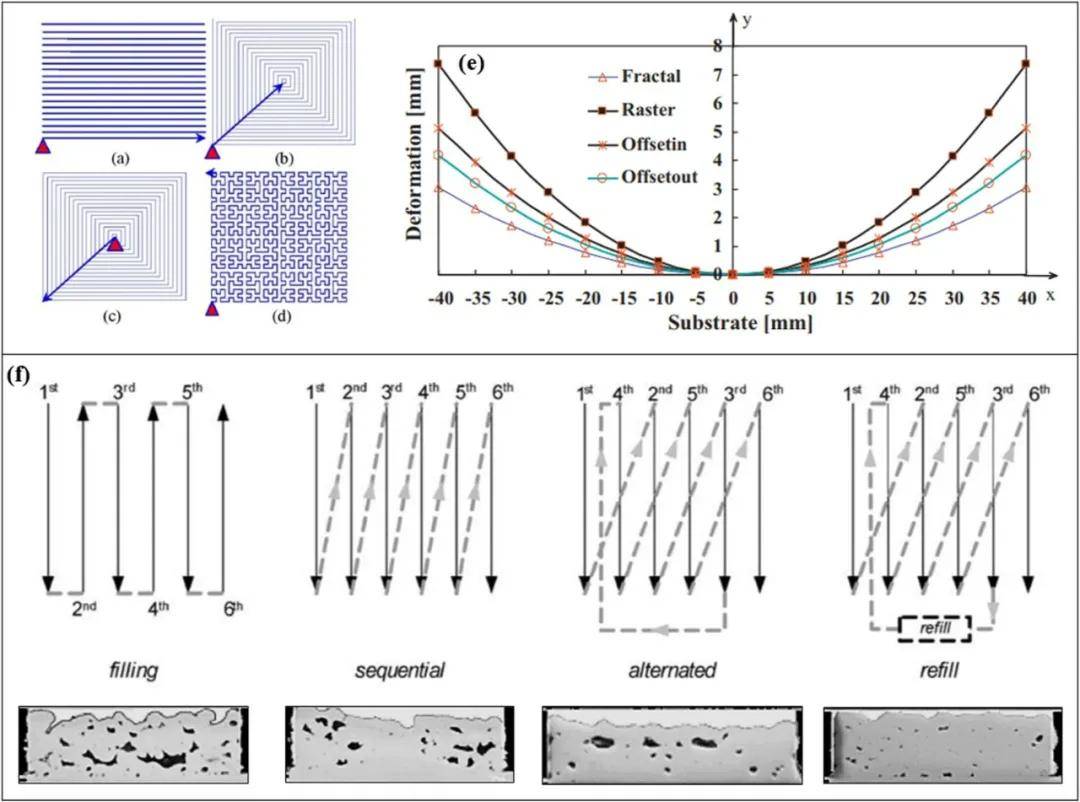

圖13 四種沉積模式用于L-DED建造的316L零件光柵,(b)偏移量,(c)偏移量和分形;(e)四種沉積模式基底變形比較[66];(f)四種掃描策略及L-PBF建立的H13試件的相應截面。
掃描每一層有無數種方法。也許最傳統的和用來比較新方法的策略是曲折策略(下圖)。研究人員和企業經常使用的策略是island掃描策略(下圖)。這種方法將組件細分為更小的區域,分別隨機掃描,試圖產生更均勻的熱分布。此外,在island掃描中,可以將每個子段視為一個區域,單獨選擇掃描策略。相鄰島嶼的矢量定期地互相垂直地掃描,從而使每一層都有在多個方向掃描的軌跡。這是有利的,因?yàn)樵谝粋€方向上沒有主要的應力建立,因此可以降低SLM制造組件的各向異性。另外,掃描圖形可以在隨后的層之間旋轉,通常是90°,以產生類似的效果。

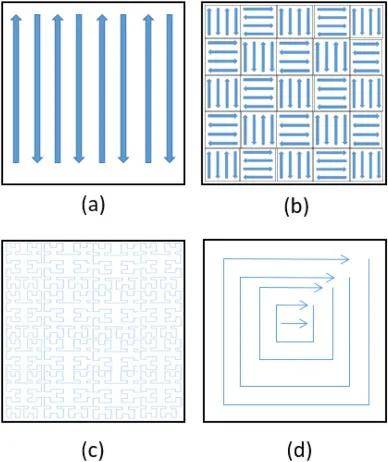

(a)鋸齒形島形分形和螺旋掃描策略示意圖。
上述新掃描策略,包括分形、螺旋和島狀掃描,有很強的潛力降低殘余應力,從而使變形或裂紋最小化。分形掃描似乎是最有效的掃描模式,盡管這一結論還需要進一步的研究來證實。此外,到目前為止,只有Hilbert和Gosper填充曲線被用于分形掃描模式?;谄渌愋偷目臻g填充曲線(βΩ-curve、H指數曲線、peanuts - meander曲線等),研究分形掃描在降低應力方面的有效性是十分必要和重要的。
采用不同的掃描策略可以降低激光掃描制件的氣孔率。然而,L-PBF過程中的濺射會排斥線向量周圍的粉末,從而減少后續掃描可用粉末的數量,這很可能導致高孔隙度。Beal等人在應用第二個掃描光柵之前使用了填充策略來替換缺失的材料(圖13(f))。如圖13(f)所示,與其他不進行粉末再填充的線掃描策略相比,再填充策略由于孔隙率最低,被證明是最適合制備高密度H13樣品的L-PBF填充策略。然而,這種策略相對耗時。因此,它并沒有被廣泛遵循。
掃描策略的變化也可能導致不同的階段。例如,Kudzal和他的同事報道了掃描策略對L-PBF制造的17-4 PH不銹鋼中奧氏體的數量有顯著影響。同心式(螺旋掃描)掃描策略導致奧氏體含量(高達82%)比直線掃描策略(~50%)高得多,這可能是由于同心式掃描導致的更高的冷卻速度。
需要注意的是,對于每一種掃描策略/圖案,每一層之間的掃描圖案旋轉和不旋轉會導致不同的微觀結構。每層之間的旋轉掃描策略已被證明在LAM過程中對織構的調整是有效的,這將在“常規生產鋼的凝固和相變概述”和“奧氏體鋼”小節中進一步討論,以奧氏體和雙相不銹鋼為例。此外,對于給定的掃描模式,每個掃描軌跡之間的掃描間距是另一個變量。Gu等發現掃描間距的減小降低了L-PBF構建的316L樣品的孔隙度,如圖6(c)和7(i-k)所示。一般情況下,縮小掃描間距會導致之前燒結軌跡或未熔合區重熔,增加相鄰層間的重疊,從而降低燒結時試樣的孔隙率。
來源:Laser additive manufacturing of steels,InternationalMaterials Reviews,doi.org/10.1080/09506608.2021.1983351
參考文獻:Gibson I, Rosen DW, Stucker B. Additive manufacturing technologies.Vol. 17. Cham, Switzerland: Springer; 2014. Brandt M. Laser additivemanufacturing: materials, design, technologies, and applications. Duxford:Woodhead Publishing; 2016.
