技術原理及特點
水導激光的基本原理是將激光束耦合到高壓微水射流中,并通過水束引導激光到達加工材料的表面。在這種系統中,激光器產生的激光首先通過一系列光學元件(如透鏡和反射鏡)進行準直和聚焦,然后通過一個特殊的噴嘴與高壓水射流結合。水射流在噴嘴中形成一個微小的通道,激光束通過這個通道被引導至工件表面,如圖1所示。由于水的折射率與空氣不同,激光在水中的傳播路徑會發生變化,因此需要精確的光學設計來確保激光束的穩定性和能量集中度。
圖1. 水導激光的技術原理。
高精度:水導激光技術能夠?qū)崿F(xiàn)亞毫米甚至微米級的加工精度。由于水束的直徑非常小,通常只有幾十微米到幾百微米,因此可以將激光束精確地引導到工件的特定位置,進行精細的切割、打孔或雕刻等操作。
高效率:在水導激光加工過程中,激光束直接通過水束傳輸?shù)焦ぜ砻妫瑴p少了能量在空氣中的損失和散射。此外,水束還起到了冷卻和沖刷的作用,可以有效地降低工件表面的溫度,減少熱影響區的范圍,從而提高加工效率和加工質量。
減少熱損傷:由于水束流的冷卻作用,水導激光加工過程中的熱影響區(HAZ)非常小。熱影響區是指在激光加工過程中,由于熱傳導和熱輻射作用,工件表面和內部材料發生熱變形、熱損傷或相變的區域。水導激光通過水束的快速冷卻,可以迅速將工件表面的熱量帶走,從而減少熱影響區的范圍和深度,避免材料的熱變形和熱損傷。

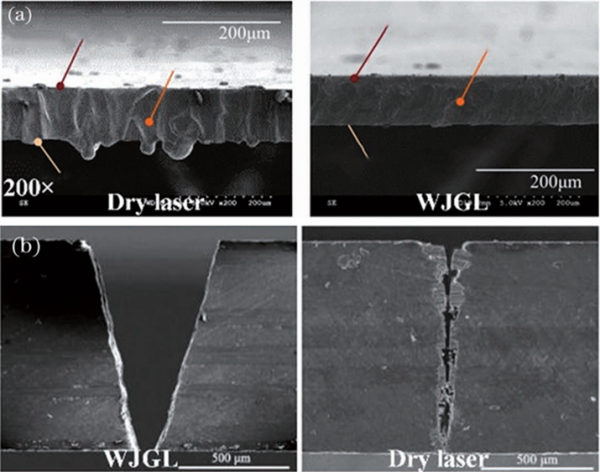

圖2.(a)“普通干激光”切割與水導激光切割鈦合金切口截面的SEM圖像,(b)水導激光與“普通干激光”切割CFRP得到的切面對比。
應用領域
航空航天領域:航空航天領域?qū)Σ牧系募庸ぞ群唾|(zhì)量要求非常高,水導激光技術在該領域的應用也十分廣泛。它可以用于加工航空航天器的發動機葉片、渦輪盤、燃燒室等關鍵部件,這些部件通常由高溫合金、鈦合金等難加工材料制成。水導激光能夠有效地切割和雕刻這些材料,同時保證加工精度和表面質量,提高部件的性能和可靠性。此外,水導激光還可以用于航空航天器的結構件加工,如機翼、機身等,能夠?qū)崿F(xiàn)復雜形狀的加工和輕量化設計。
半導體領域:在半導體制造過程中,水導激光可以用于切割硅片、晶圓等半導體材料,以及進行芯片的封裝和測試。由于半導體材料對加工精度和表面質量要求極高,水導激光的高精度和低熱損傷特性使其成為理想的加工工具。它可以實現對硅片的精細切割,避免裂紋和損傷,提高芯片的良品率和性能。同時,水導激光還可以用于半導體器件的微加工,如微電子元件的制造、微電路的刻蝕等,能夠?qū)崿F(xiàn)微米甚至納米級的加工精度。
新能源領域:新能源領域中,水導激光可以用于加工太陽能電池板、燃料電池等新能源設備的關鍵部件。例如,在太陽能電池板的制造過程中,水導激光可以用于切割硅片、刻蝕電池片表面的電極圖案等,提高電池板的光電轉換效率和性能。在燃料電池的制造中,水導激光可以用于加工燃料電池的膜電極組件、雙極板等部件,實現高精度的切割和雕刻,提高燃料電池的性能和壽命。

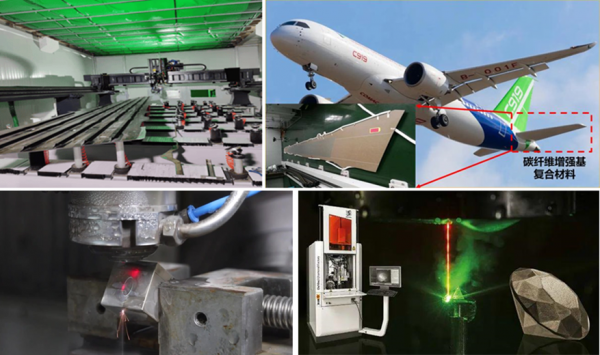

圖3. 水導激光的應用。
水導激光面臨的挑戰和問題
水束流的穩定性問題:水導激光加工過程中,高速流動的水束流可能會出現不穩定流動,導致加工質量受到影響。例如,在切割過程中,水束流的波動可能會導致切割線的偏移或表面粗糙度增加,從而影響加工精度和表面質量。為了保證水束流的穩定性,需要優化水束流的控制系統,確保其在加工過程中能夠保持穩定的狀態。
激光與水束的耦合效率問題:激光束與水束的耦合效率直接關系到加工效果。如果耦合效率較低,會導致激光能量在水束中的損失增加,從而降低加工效率和質量。
噴嘴孔加工的技術要求:為了確保水導激光加工的高質量,噴嘴孔的設計和制造精度至關重要。噴嘴孔需要具備極薄的壁厚,同時保持高精度的圓度和無錐度,以抵抗水流沖擊。此外,孔內表面的粗糙度也需要控制在極低的水平,以確保水束的穩定性和一致性。
環境適應性問題:水導激光加工設備對環境的要求較高。例如,設備的運行需要穩定的電源、潔凈的水源以及恒溫恒濕的環境等。在一些環境條件較差的場所,如溫度波動較大、濕度較高或電源不穩定等情況下,可能會導致設備的性能下降,甚至出現故障。此外,環境中的灰塵、振動等因素也可能對加工過程產生干擾,影響加工精度和質量。因此,在實際應用中,需要對設備的使用環境進行嚴格的控制和管理。
國內外行業發展現狀
隨著激光精密加工技術的不斷進步和市場需求的不斷擴大,水導激光加工技術也在不斷發展和完善。國外公認的生產水導激光設備龍頭企業主要有兩家,分別是瑞士的Synova和Avonisys。
目前國內水導激光加工設備企業中發展較快的主要有渥特智造、科詩特和上海冷辰科技等公司,也有其他企業采取直接引進國外的相關技術,然后在國內組裝生產、優化產品,雖然短期內能夠快速彌補技術空白和減少技術研發的成本和時間,但長期來看還是存在一定的問題,如核心技術受制于人、研發投入失衡和產業鏈風險外溢等等,筆者認為應該構建“引進-吸收-超越”的正向循環。
好消息是目前國內已經有企業能夠提供商用設備,實現了配件100%國產。隨著中國制造業的轉型升級,水導激光加工技術將在高端制造領域發揮更加重要的作用,特別是在新能源汽車、航空航天、高端裝備制造等領域,水導激光技術的應用將推動這些行業的技術創新和產品升級。
