AXSUN OCT數據采集卡

Excelitas的Axsun數據采集卡(DAQ)產品線專為掃頻光源OCT系統設計和優化，OCT系統由我們市場領先的掃頻激光器提供動力。無需再與第三方的通用數字轉換器連接時采用昂貴的元件——Axsun的集成引擎解決方案解放了您的寶貴資源，讓您專心改善應用和終端用戶體驗。

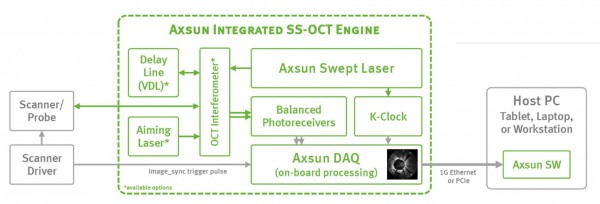

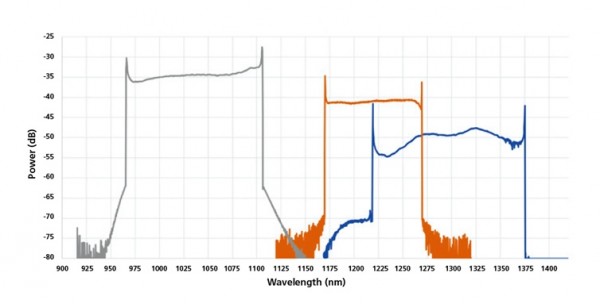

Excelitas提供采集速率高達900MS/s的12位數據采集卡，接口有Gigabit Ethernet或PCIe可選。Axsun集成引擎配備掃頻激光器、k時鐘生成器、平衡探測器以及高速數據采集卡，波長1060nm或1310nm波長，A行掃描頻率50kHz、100kHz或200kHz。

Gigabit Ethernet DAQ

系統簡單，擁有無與倫比的便攜性

可以利用具體應用的掃描儀以及OCT軟件和用戶界面，體驗最直接的系統集成功能。

Ethernet DAQ支持以多種幀頻與您的振鏡、MEMS掃描鏡或旋轉探針進行2D/3D同步。板載FPGA數據流負責處理OCT圖像，從而減輕了主機CPU和開發團隊的負擔。以太網接口及其與Axsun掃頻激光器、k時鐘和平衡探測器的緊密集成催生了一種具有成本效益的SS-OCT成像引擎，其在移動計算平臺上具有前所未有的易調度性。為了集成在僅支持USB 3.0的主機平臺上，以太網數據采集卡還兼容廣泛應用的1GbE-USB 3.0接口轉換器，即Realtek RTL8153芯片組上的轉換器。

PCIe DAQ

同一張采集卡另一種接口

Axsun Gigabit Ethernet數據采集卡也是一種PCIe數據采集卡，您可以在相同硬件中采用兩個接口選項，無需妥協。若您的系統實現要求安裝在傳統臺式電腦主板的PCIe插槽中，這種數據采集卡可提供支持。此外，以太網和PCIe還采用相同的API，因此切換起來非常簡單。

Cameralink DAQ

從譜域OCT升級而來

眼科市場需要我們的Axsun SS-OCT激光器在1060nm下提供更大的掃描深度和穿透能力。Axsun的Cameralink DAQ提供一種簡單的升級路徑，可以將基于光譜儀的傳統OCT系統升級為Axsun掃頻激光器，同時采用現有的Cameralink幀頻捕獲以及相關的捕捉和軟件處理。

技術規格

通道數量：1或2

采樣率：最高900 MS/s

ADC分辨率：12位

采樣時鐘：直接采用激光器的k時鐘

板載FPGA OCT圖像處理

SDK包括GUI工具和API（帶樣本代碼）

掃描儀通過圖像同步輸入進行簡單集成

功耗：≤ 3 A@12 VDC
