一、主要技術參數：

供電：交流輸入范圍選擇開關AC220V/AC110V

輸出：4路輸出、共地

V1:48V12.5A;    V2:±15V5V;     V3:12V2.1A

散熱：內置風扇散熱制冷

保護：過載、過壓、短路、過溫

保修：整機保修1年

適用：光纖激光打標機或其它行業

尺寸： 240x125X60(mm）

交流供電輸入范圍...................................95~132/170~264VAC

涌浪電流...................................................冷啟動30A/115V,60A/230V

輸入頻率...................................................47~63Hz

輸入漏電流...............................................＜1mA/230VAC

電源調整率(滿載）..................................≤±0.5%

電壓偏差...................................................24V≤±1%，其它≤±3%

輸出電壓調整范圍....................................24V±5%

輸出過載保護............................................105~150% 自動恢復

輸出過壓保護............................................115~150% 關閉電源，重新開啟恢復正常

上升時間......................................................50ms滿負荷（典型）

保持時間......................................................20ms滿負荷（典型）

工作環境溫度.............................................. -20℃~+50℃

冷卻方式......................................................風扇制冷

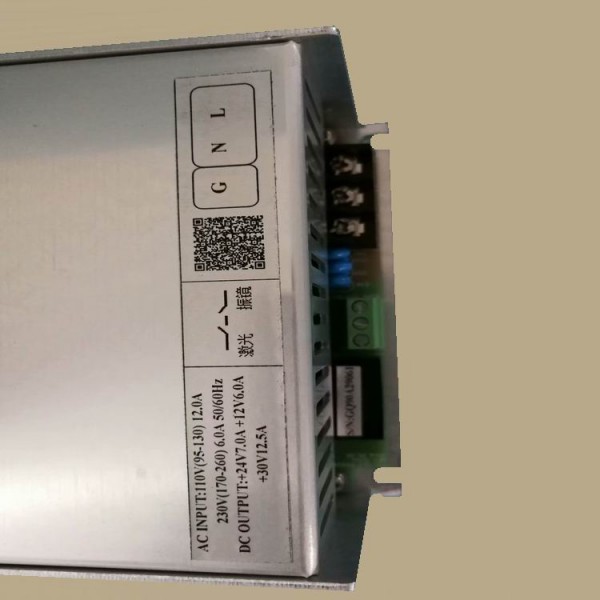

二、輸出控制：

      激光（P1）短接（P2）+24V無輸出；

振鏡（P3）短接（P2)±15V,+5V無輸出

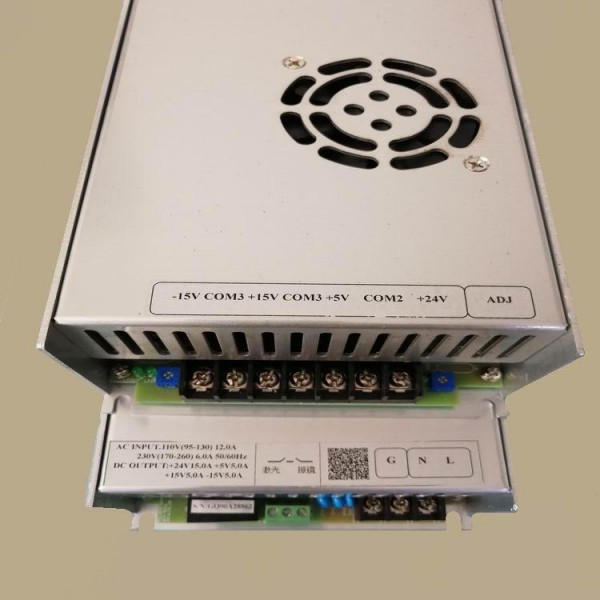

三、輸出接線:

      +48V    =   激光器供電正

        COM2   =   激光器供電負

        +15V    =   振鏡供電正

        COM3   =   振鏡GND(零)

        -15V    =   振鏡供電負

        +12V     =   控制卡供電正/激光指示燈供電正

        COM3   =   控制卡供電負/激光指示燈供電負
