產品型號:COSMO
品牌名稱:Octave Photonics

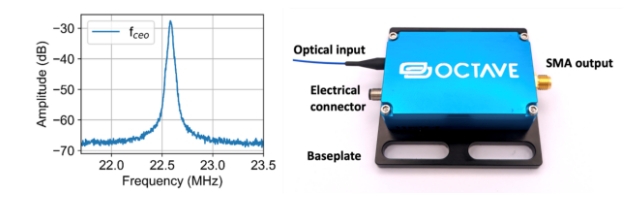

Octave Photonics的光頻梳偏頻測量模塊(COSMO),為測量載波包絡偏移頻率的f-2f自參考鎖定過程提供了一種緊湊且方便的解決方案。COSMO運用了非線性波導技術產生超連續譜,將頻譜擴展到至少一個倍頻區域,通過低頻翻倍與高頻進行重疊,從而精準測定fceo。同時,COSMO可以用極低的脈沖能量檢測目標頻率,從而實現更低的功耗或更高的重復頻率。
產品特點:
· 輸入波長:~1560 nm
· 輸入脈沖能量:>200 pJ
· 輸入:PM1550光纖
· 輸出:SMA連接器
· 尺寸:~40x25x15 毫米
· CEO 信噪比:>35 dB
產品參數:
參數 | COSMO |
輸入脈沖波長 | ~1560 nm |
最小脈沖能量(for CEO detection) | 150 pJ typical 200 pJ max. |
絕對最大輸入脈沖能量 | 1 nJ |
推薦輸入脈沖持續時間 | <250 fs |
輸入光纖 | PM1550 |
輸入光學信號接口 | FC/APC |
輸出電信號接口 | SMA |
模塊尺寸 | 57x35x17 mm |
平均功率消耗 | 0.6 Watts (50 mA @12 V) |
工作溫度 | 0 to 40 C |
CEO峰值信號比 | >35 dB (300 kHz RBW) |

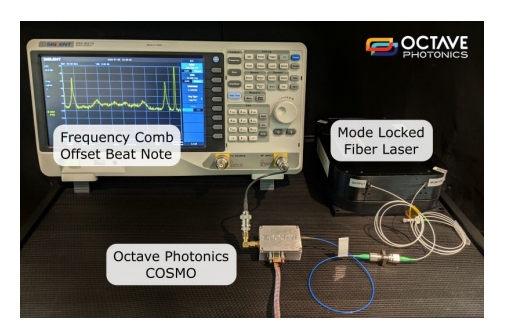

偏移檢測示例:在上圖配置中,COSMO連接到Er:光纖激光器的輸出端。 射頻頻譜分析儀顯示三個峰值:fCEO、fCEO – frep 和 frep,其中 frep 是激光重復率。
