激光清洗系統:專業的全自動芯片PAD管腳清洗設備

品牌:
準源激光
價格:
0.00
起訂:
0
供貨總量:
0
發貨期限:
自買家付款之日起 60 天內發貨
地址:
河北省廊坊市固安縣東方街24號院內
有效期限:
長期有效
最后更新:
2024-08-10
商品詳情

產品型號:ZYJG-2000。

激光清洗系統產品說明:


        Ex-light是新一代準分子激光清洗系統。采用了德國Mlase超穩定的低功率準分子激光器,通過光束傳導、勻化、投影技術,使激光均勻照射到材料表面,對材料進行紫外激光加工。該系統結構設計緊湊,集成度高,光路穩定實用,光斑勻化效好,傳輸效率高,增強樣品表面激光能量密度,提高加工質量和效率。

準分子激光器:

       逐層去除、非接觸式、無二次污染、無損耗。

應用行業:

        1、微電子行業:晶圓面板激光清洗、電路板清洗;

        2、OLED微型顯示器芯片:芯片管腳PAD焊線前激光清洗、液晶顯示器清洗;

        3、文物藝術品保護:無損還原;

        4、汽車產業:各種焊接處焊后激光清洗;

        5、其它:材料表面各種雜質、氧化物、微小顆粒物、油污去除。

技術特點:

1、DUV準分子激光器,短脈寬,高峰值功率;

2、靜態氣體壽命 >30天;

3、激光器壽命 >20億次脈沖;

4、多種光路方案,可定制;

5、反射/透射照明;

6、X,Y位移臺安裝在剛性花崗巖基座上,線性驅動,1μm分辨率 ;

7、電動焦點控制(沿Z軸);

8、配有同軸和離軸相機,模式識別軟件可選 ;

9、快速響應時間,易于操作的軟件;

10、同軸機器視覺示意圖,所見即所得。


光束傳播特點:

1、能量控制 10-80% ;

2、投影縮倍4x-20x ,可定制;

3、工作距離>25mm;

4、目標能量密度 0.25-10J/cm2 ;

5、同軸顯微成像;

6、光斑勻化系統。

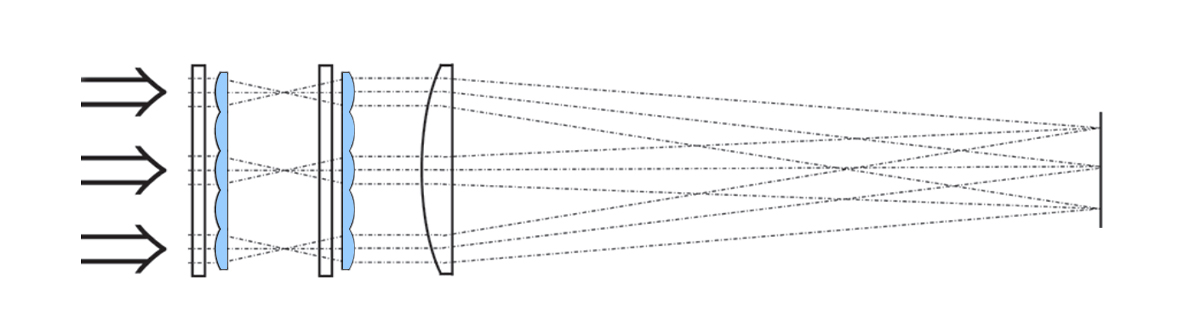

光路勻化介紹:微透鏡陣列勻光成像示意圖

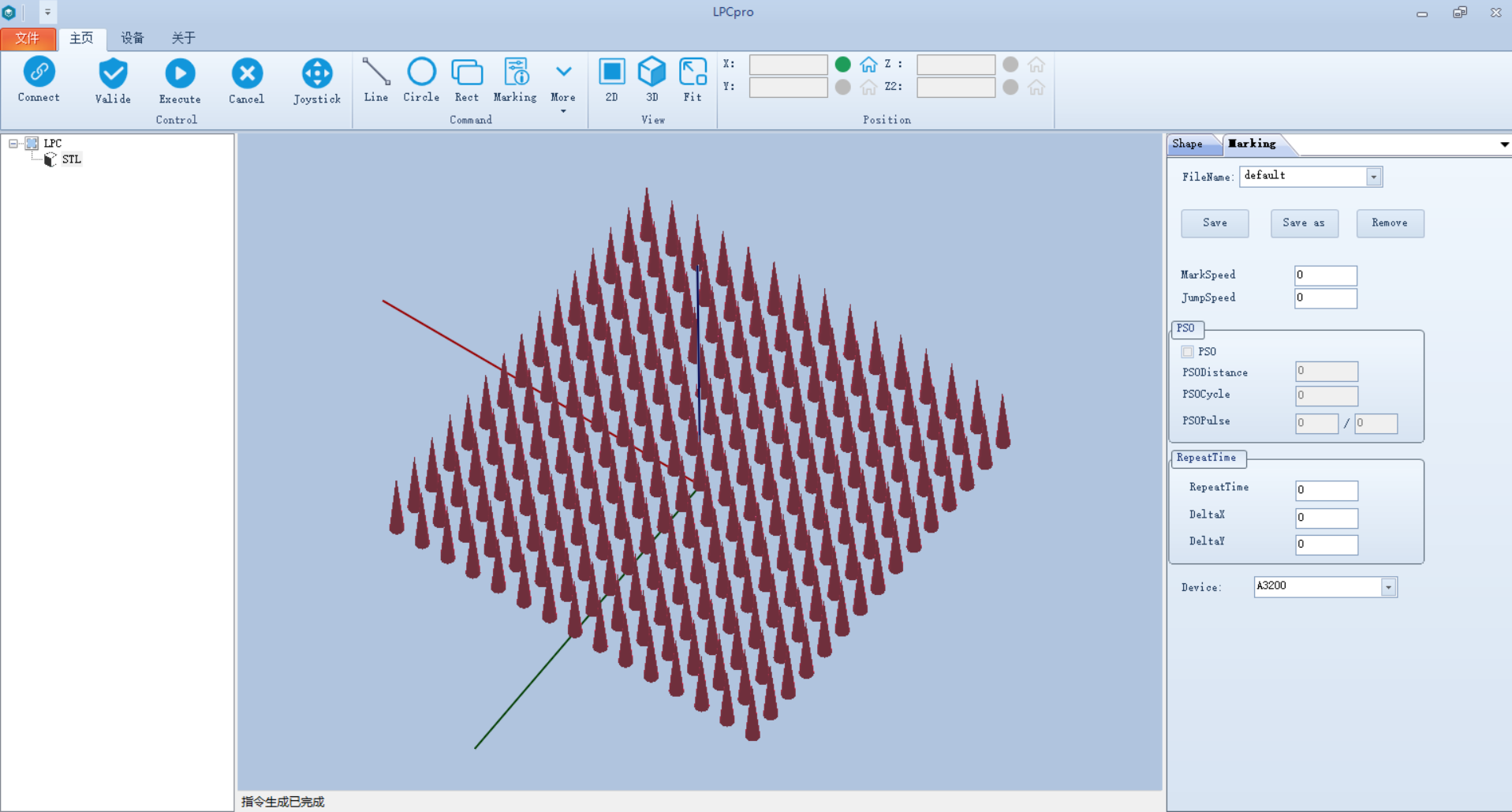

晶圓清洗監控界面-所見即所得加工代碼、路線、導航界面

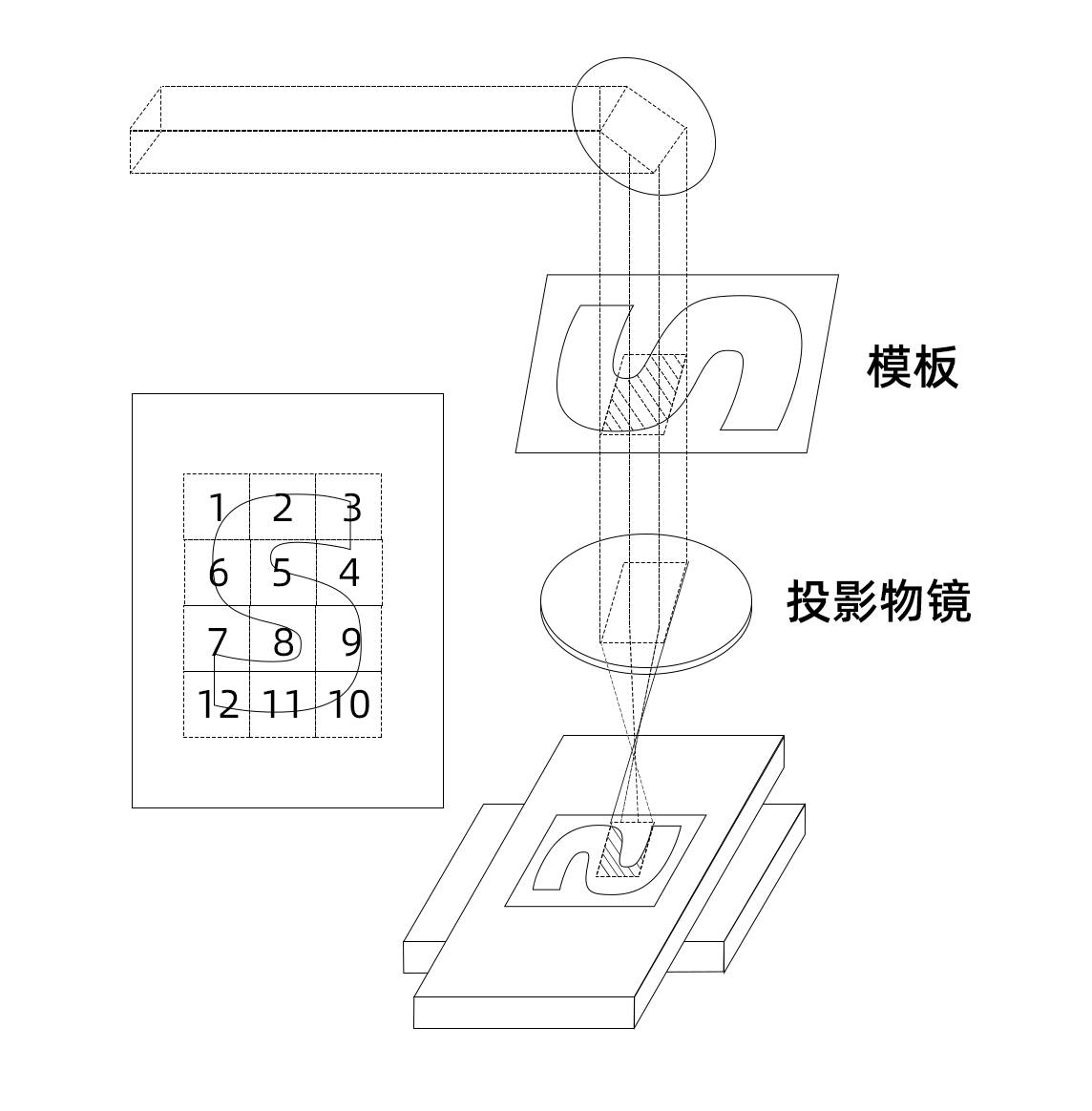

準分子激光傳輸/照明/機器視覺系統示意圖

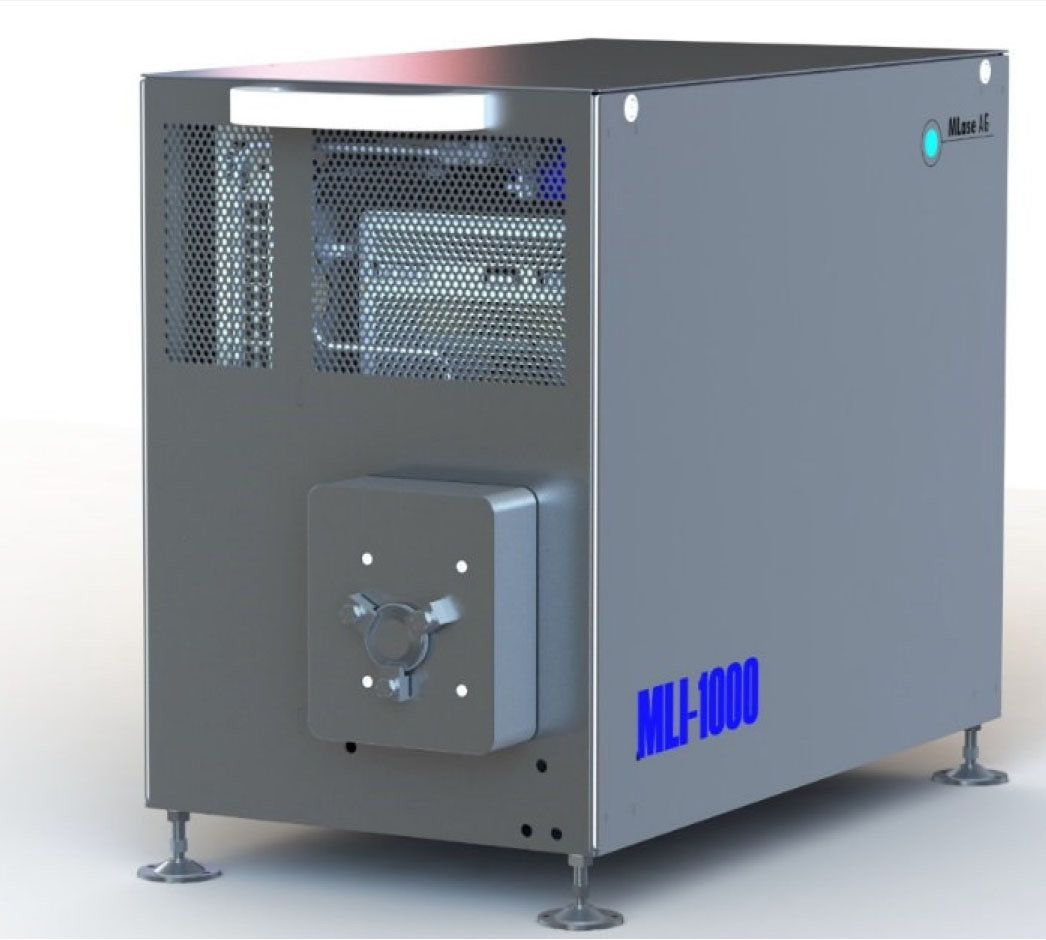

Mlase準分子激光器:采用德國Mlase準分子激光器作為光源,能量輸出穩定,光束質量好,有較短脈沖寬度和較高峰值功率。免維護設計,使用簡便、安全、穩定、高效。



軟件功能:

圖形化加工路徑顯示

晶圓自動聚焦、自動對位

大視野晶圓導航圖

激光參數設定及調試

加工進程控制、中斷自動恢復

芯片參數導入

壞點剔除功能


參數:


波長

193nm /248nm

脈沖寬度

5-10 ns

單光斑加工面積

>400um x400um

光學分辨率

1um

最高能量密度

>10J/cm2

脈沖穩定性

≤2%

脈沖重復頻率

1-1000Hz

系統框架

大理石光學基座以及金屬框架結構

機器視覺

同軸照明/觀察,所見即所得

投影物鏡

紫外超長工作距離物鏡

掩膜版位移臺

100mm x100mm,定位精度:±1um

Z軸電動平臺

50mm行程,±1μm重復定位精度

衰減器

電動可調、調節范圍15%-80%

控制軟件LPCPro3D自動加工處理軟件
