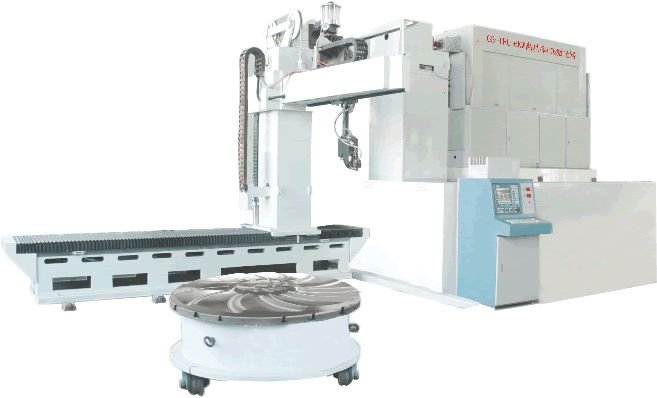

大型模具熱處理新概念,全球首創大型模具激光熱處理成套系列設備
國內領先大功率激光器,進口五軸五聯動數控系統,自動化控制,高精度加工,專業解決大型模具熱處理加工難題。
設備構成 :
6KW 橫流 CO 2 激光器
激光功率顯示儀
導光系統
數控激光加工機床
多功能控制臺
6 萬大卡水冷機組
斗型送粉器 |
|
設備用途:
對汽車?yán)臁⒎?、修邊等模具進行表面淬火;對各種模具在使用過程中出現的裂紋、劃傷、磨損、崩塌進行激光熔凝、合金化熔覆等表面強化工藝處理 . 。
設備特點:
1 、系統高度集成、抗干擾能力強,能滿足工業環境下設備長時間運行高穩定性、高可靠性、柔性化加工的要求;
2 、加工機床 X 、 Y 、 Z 軸運動件全部采用高精度進口件, Z 軸伺服電機配備抱閘,光頭兼有旋轉(± 180 o )、擺動(± 90 o )及準停等功能,便于工件加工;
3 、配置的五軸五聯動數控系統能實現法線跟蹤功能,保證了加工時光束與模具的表面保持垂直,并應用內置程序控制軟件對整套系統實現集中控制;
4 、針對模具尺寸大、容易局部磨損需要實現高精度修復的特點配備了全自動送粉裝置,激光熔覆后不需要后續熱處理,熔覆層光滑、平整,與模具本體冶金結合,熔覆后只需進行少量機械加工可以直接投入使用。
GS-TFL-6000 型 CO2 激光發生器:
額定輸出功率: 6KW( 多模 )
最大輸出功率:: 6.5KW( 多模 )
功率不穩定度: ≤± 3%
光束發散角: ≤ 3mrad( 多模全角 )
激光輸出鏡壽命: ≥ 1000hr
激光光電轉換效率: ≥ 15%
激光功率顯示、檢測儀:
通光口徑: ≤ 60mm
功率測量誤差: Δ P ≤ 10w
功率測量范圍: 0—7KW
測量響應時間: ≤ 0.5s
連續工作時間: ≥ 24h
適用激光范圍: λ: 9-11 μ m
顯示: 數顯
|
|
五軸五聯動數控加工機床
X 、 Y 、 Z 軸行程: 見規格表
X 、 Y 、 Z 軸定位精度: 0.05mm / 300mm
X 、 Y 、 Z 軸重復定位精度: 0.03mm
X 、 Y 、 Z 軸移動速度: 0 -10000mm
旋轉軸轉動范圍: ± 180°
擺轉軸擺動范圍: ± 60°
迴轉工作臺尺寸: Φ 1500mm
數控系統: 另行商定
導光系統
外導光系統口徑: Φ 25 -60mm
熔覆及熱處理聚焦頭光斑直徑: ≤Φ 2 -5mm
|
|
多功能控制臺
多功能控制系統為集中總控制臺,既能集中控制激光器、外光路、冷水機組、數控機床、送粉器等部分的運轉,又能對各部分單獨控制,具有自動、手動切換功能。
多功能控制系統可對各種數據進行模數 - 數模轉換,對整套設備的光、電、機、氣、溫度、流量進行實時監視、激光加工軌跡顯示、故障診斷和報警、誤操作連鎖保護等功能,能進行各種加工工件的熱處理、熔覆工藝的編制并實現工藝程序全過程自動控制。
雙溫水冷機組
制冷量: 6 萬大卡
冷卻水溫度范圍: 6 -15 ℃ 任意可調
循環水溫度范圍: 10 -40 ℃ 任意可調
溫度控制誤差: ± 1 ℃
冷卻水流量: ≥ 200L / 小 min( 低溫 ) ≥ 80L / 小 min( 低溫 )
冷卻水調節方式: 加熱 - 冷卻二位式控制
原裝進口全封閉壓縮機,不銹鋼水箱和不銹鋼水路系統
寬帶激光自動送粉器
送粉量: 5 -150g /min (數字顯示
出粉不均勻度: ≤ 2%
寬帶激光送粉: 10 -35mm 連續可調
粉斗裝載量: 10kg
規格
參數\項目
|
GS4226
|
GS3223
|
GS2116
|
GSK1210
|
激光輸出功率
|
6KW
|
6KW
|
6KW
|
6KW
|
工作臺面尺寸
|
4000 × 2200mm
|
3000 × 1700mm
|
2000 × 1300mm
|
1200 × 800mm
|
工作臺最大承重
|
12000kg
|
10000kg
|
3000kg
|
1500kg
|
龍門寬度
|
2500mm
|
2000mm
|
1600mm
|
1000mm
|
最大工件高度
|
1500mm
|
1500mm
|
1100mm
|
1100mm
|
X 軸行程
|
4200mm
|
3200mm
|
2160mm
|
1200mm
|
Y 軸行程
|
2600mm
|
2300mm
|
1600mm
|
1000mm
|
Z 軸行程
|
1200mm
|
1200mm
|
800mm
|
800mm
|
θ 軸旋轉軸范圍
|
360 °
|
360 °
|
360 °
|
360 °
|
φ 軸擺動范圍
|
-60 ° + 60 °
|
-60 ° + 60 °
|
-60 ° + 60 °
|
-60 ° + 60 °
|
直線軸進給速度
|
1 -5000mm /min
|
1 -5000mm /min
|
1 -5000mm /min
|
1 -5000mm /min
|
直線軸最大速度
|
10000 mm /min
|
10000 mm /min
|
10000 mm /min
|
10000 mm /min
|
系統占地面積
|
|
|
|
|
總電容量
|
|
|
|
|
特殊配件:
• 激光加工工藝軟件包
激光熱處理及熔覆工藝數據軟件包
• 環保型空氣壓縮機
• 冷卻式干燥機
• 高精度電源穩壓系統
• 旋轉工作臺
|
|
• 日本發那克、德國西門子、西班牙發格數控系統及伺服單元、電機
• 激光熔覆修復模具的專用合金粉末
• 寬帶激光
• 自動送粉器
• 整體防護裝置
• 用戶自選顏色
• 激光工作氣體 He 、 N 2 、 CO 2
• 三色工作狀態指示燈
|
