特性
· 體積緊湊，重量輕，適用于2D或者3D的各種應用
· 大范圍的簡便調整功能和明確的焦點位置指示

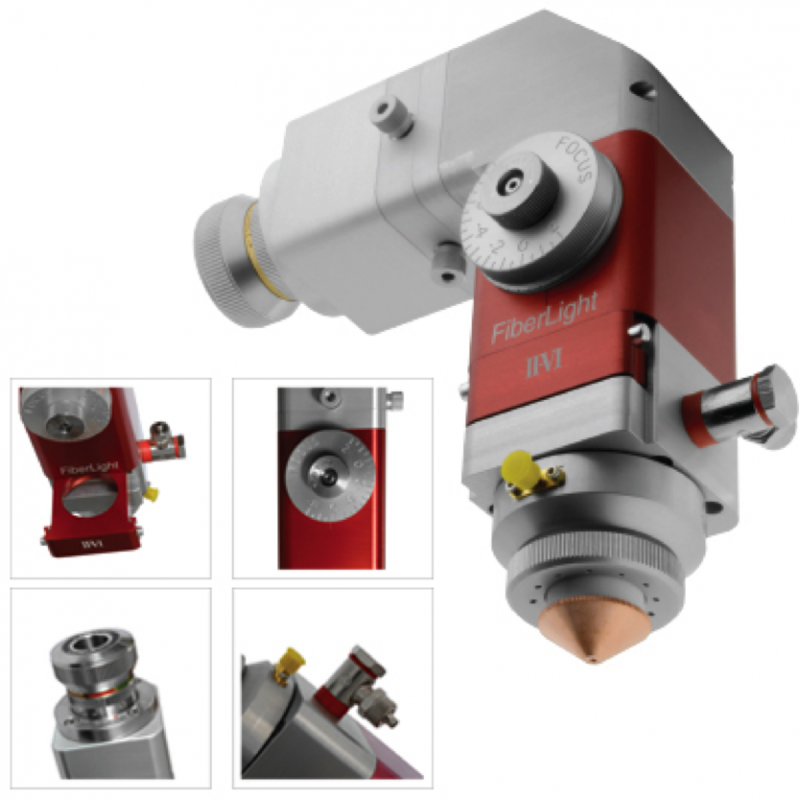

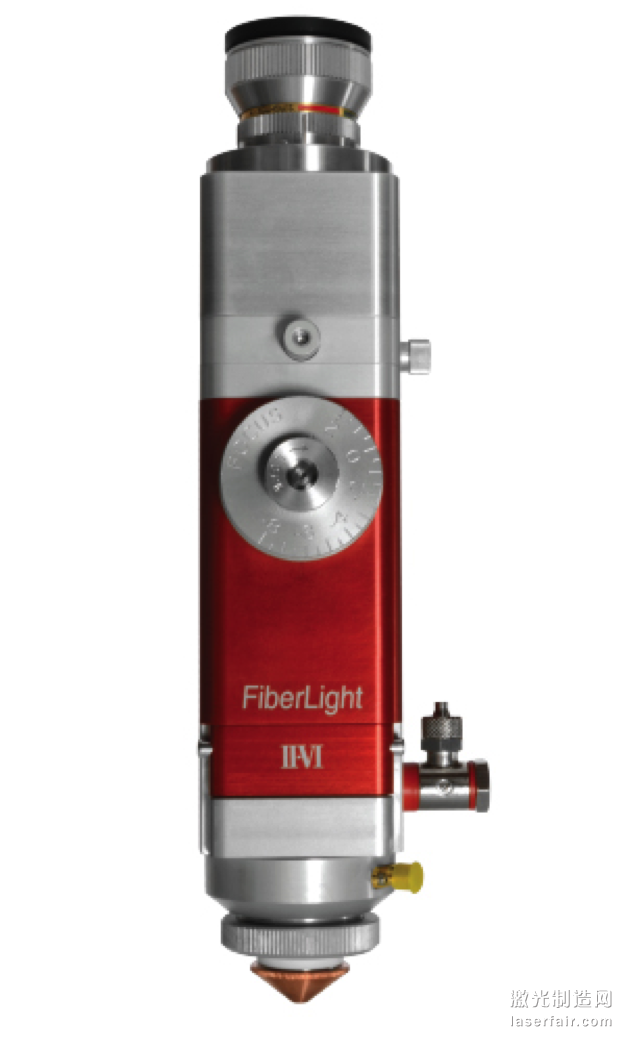

· 直線型和90度轉角結構均可實現
· 10mm 焦點調節范圍
· 模塊化設計，客戶可以有6種不同放大倍率的選擇來獲得不同光斑
· 客戶安裝板和水冷功能可選
· 保護窗快速更換
· 可選的高度傳感器模塊
光學指標
最大功率 2kW
激光波長 1.025 - 1.08μm
激光接頭類型 QBH, QCS, PIPA
準直鏡焦距 60mm, 72mm
聚焦鏡焦距 90mm, 120mm, 180mm
放大率* 1.25x, 1.5x, 1.67x, 2.0x, 2.5x, 3.0x
系統有效孔徑 19mm
透過率 >97%
中心調整 ±1mm in X & Y軸
聚焦鏡保護窗 抽屜式
* 可根據客戶要求定制放大倍率
切割頭噴嘴指標
噴嘴類型 單孔
噴嘴孔直徑 1.0mm 到 3.0mm
焦點到噴嘴表面的調整范圍 +2.0mm 到 -8.0mm
最大輔助切割氣體氣壓* 25 bar
氣體類型 惰性和活性
* 標準Fiberlight的最大氣壓值 20 bar
高度傳感器*
電壓要求 24 V直流
輸出– 線性范圍 0 - 10V模擬信號
校準 手動
響應時間 <1ms
纜線長度 2 Meters
高度調節范圍 10mm
* 可客戶定制
