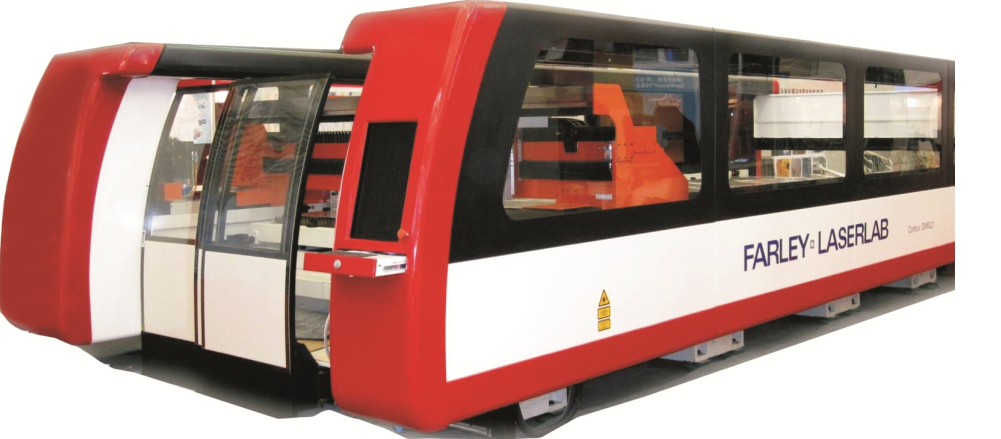

新一代高速激光切割系統
國際主流結構形式
獨特的龍門結構雙邊高速驅動
結構形式
Contour DM系列數控激光切割機采用龍門結構形式，鑄鋁橫梁（動態響應快，加速度1G，保證了尖角切割質量），橫梁雙邊齒輪齒條同步驅動，結構設計合理，將剛性的、高精度要求結構尺寸柔性化，具有良好的靈活性、穩定性，整機結構緊湊，剛性好，控制精度高，運行高速、平穩。采用西門子伺服電機、Siemens840D高端數控系統，德國高端減速器和配套的斜齒運動機構，保證了設備的高精度、高穩定性，單軸運行速度高達到120m/min，復合速度高達165m/min以上。
驅動形式
西門子伺服電機雙邊同步驅動，獨有的橫梁帶自動補償機構的雙邊驅動的核心技術，突破了雙邊高速驅動同步問題的技術瓶頸，設備穩定性高，復合速度高達165m/min以上。
ü 兩副電機齒輪齒條機構與分別通過偏心法蘭板的調節作用以實現齒輪齒條間的最佳間隙配合
ü 平行補償機構中有橫梁自調節板,在輔橫梁驅動結構與橫梁間起過渡作用，通過它使得橫梁與床身間在多種影響因素作用下發生運動與驅動間發生錯位變化時得以自動補償。
激光切割專用切割頭
采用德國Precitec公司傳感器、切割頭，切割效果更加完美。
垂直升降式交換工作臺
更優秀的承重能力，承重1250KG以上，垂直升降式交換，工作臺下空間大，多腔式設計，更利于除渣及抽風除塵。
主要技術參數
|
激光切割系統 |
ContourDM3015 |
|
最大切割碳鋼板厚 |
20mm |
|
X軸切割范圍 |
3048mm |
|
最大切割不銹鋼板厚 |
10mm |
|
Y軸切割范圍 |
1524mm |
|
最大切割鋁合金板厚 |
8mm |
|
Z軸行程 |
150mm |
最小設定單位： |
0.001mm |
|
|
X軸定位速度 |
120m/min |
電容高度跟隨 |
√ |
|
|
Y軸定位速度 |
120m/min |
防護罩 |
√ |
|
|
Z軸定位速度 |
15m/min |
可控保護氣 |
√ |
|
|
工作臺尺寸 |
1.5m×3m |
邊緣檢測 |
√ |
|
|
工作臺最大承載 |
1250Kg |
一鍵集中控制氣體系統 |
√ |
|
|
最大加速度 |
1G |
指示光 |
√ |
|
|
定位精度 |
±0.025 mm |
專家數據庫 |
√ |
|
|
重復定位精度 |
±0.01 mm |
龍門整體運輸 |
√ |
|
|
切口縫寬 |
0.15－0.3mm |
抽風排塵系統 |
√ |
|
|
切割頭 |
5”&7.5” |
作圖系統 |
√ |
|
|
數控系統和伺服 |
西門子840D系統 |
固定操作臺 |
√ |
|
|
操作系統 |
WindowsXP系統 |
報警燈光系統 |
√ |
|
|
顯示器 |
24寸液晶屏 |
機床噪音等級：≤80db |
√ |
|
|
X、Y軸驅動方式 |
齒輪齒條,斜齒 |
激光器功率 |
推薦DC030或以上激光器 |
|
|
接口形式 |
USB,網絡 |
波長 |
10.6μm |
|
|
網絡 |
RJ45 |
激光器耗氣量 |
1瓶/年
|
ConTOUR DM4020
鑄件床身、鑄鋁橫梁、雙邊齒輪齒條（斜齒）同步驅動
等光程系統保證4米X2米范圍內工件切割質量一致性高
獨特的龍門結構雙邊高速驅動，加速度1G，單軸速度100m/min，復合速度高達140m/min。
交換工作臺
驅動形式
西門子伺服電機雙邊同步驅動，獨有的橫梁帶自動補償機構的雙邊驅動的核心技術，突破了雙邊高速驅動同步問題的技術瓶頸，設備穩定性高，復合速度高達165m/min以上。
ü 兩副電機齒輪齒條機構與分別通過偏心法蘭板的調節作用以實現齒輪齒條間的最佳間隙配合
ü 平行補償機構中有橫梁自調節板,在輔橫梁驅動結構與橫梁間起過渡作用，通過它使得橫梁與床身間在多種影響因素作用下發生運動與驅動間發生錯位變化時得以自動補償。
激光切割專用切割頭
采用德國precitec公司傳感器、切割頭，切割效果更加完美。
垂直升降式交換工作臺
更優秀的承重能力，承重1250KG以上，垂直升降式交換，工作臺下空間大，多腔式設計，更利于除渣及抽風除塵。
主要技術參數
|
序號 |
項目 |
參數 |
|
1 |
工件最大加工范圍 |
4000×2000 |
|
2 |
x、y軸快速移動速度（m/min） |
140m/min（單軸100m/min） |
|
3 |
激光發生器額定輸出功率（KW） |
4000W |
|
4 |
激光功率穩定度 |
<2% |
|
5 |
加工板材厚度 |
低碳鋼板：20；不銹鋼板：10；鋁合金8mm |
|
6 |
尺寸精度（帶磁柵尺） |
一次性加工4m*2m，精度±0.05mm（薄板） |
|
7 |
定位精度（帶磁柵尺） |
各軸定位精度：X、Y軸全程±0.025mm，重復定位精度：±0.01mm |
|
8 |
工作臺最大載重 |
≥1250（均載） |
|
9 |
設備噪音 |
≤80 |
|
10 |
切口縫寬 |
控制在0.1-0.3mm之間（視板材厚度） |
|
11 |
切口粗糙度 |
≤6.3-12.5 um（視板材厚度） |
ConTOUR DM6020
國際領先水平，6020一次成型，無二次定位
獨特的龍門結構雙邊高速驅動，加速度1G，單軸速度100m/min，復合速度高達140m/min。
一次定位、鑄件床身、鑄鋁橫梁、雙邊齒輪齒條（斜齒）同步驅動
等光程系統
自動移動工作臺
驅動形式
西門子伺服電機雙邊同步驅動，獨有的橫梁帶自動補償機構的雙邊驅動的核心技術，突破了雙邊高速驅動同步問題的技術瓶頸，設備穩定性高，復合速度高達165m/min以上。
ü 兩副電機齒輪齒條機構與分別通過偏心法蘭板的調節作用以實現齒輪齒條間的最佳間隙配合
ü 平行補償機構中有橫梁自調節板,在輔橫梁驅動結構與橫梁間起過渡作用，通過它使得橫梁與床身間在多種影響因素作用下發生運動與驅動間發生錯位變化時得以自動補償。
激光切割專用切割頭
采用德國precitec公司傳感器、切割頭，切割效果更加完美。
移動工作臺，小料自動下料
更優秀的承重能力，承重1600KG以上，移動式工作臺，工作臺下空間大，多腔式設計，更利于除渣及抽風除塵。
主要技術參數
|
序號 |
項目 |
參數 |
|
1 |
工件最大加工范圍 |
6000×2000 |
|
2 |
定位方式（一次定位還是二次定位） |
一次定位 |
|
3 |
x、y軸快速移動速度（m/min） |
單軸100m/min，復合速度140m/min |
|
4 |
激光發生器額定輸出功率（KW） |
4000W |
|
5 |
激光功率穩定度 |
<2% |
|
6 |
加工板材厚度 |
低碳鋼板：20；不銹鋼板：10；鋁合金8mm |
|
7 |
尺寸精度（帶磁柵尺） |
一次性加工6m*2m，精度±0.05mm（薄板） |
|
8 |
定位精度（帶磁柵尺） |
各軸定位精度：X、Y軸全程±0.025mm，重復定位精度：±0.01mm |
|
9 |
工作臺最大載重 |
≥2000（均載） |
|
10 |
設備噪音 |
≤80 |
|
11 |
切口縫寬 |
控制在0.1-0.3mm之間（視板材厚度） |
|
12 |
切口粗糙度 |
≤6.3-12.5 um（視板材厚度） |
