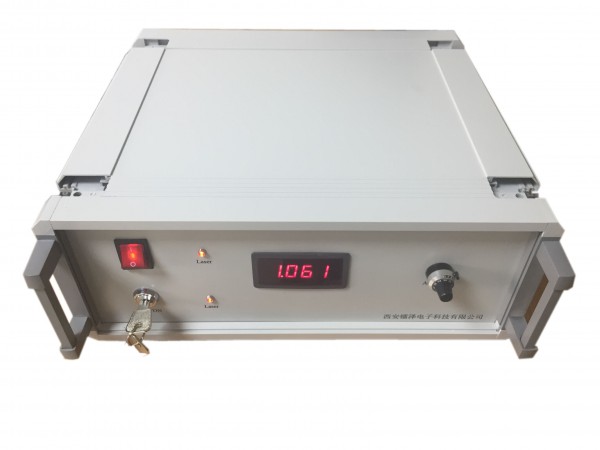

西安鐳澤電子科技有限公BOT808-10W型光纖激光器是我公司研發推出的系列多模光纖激光器，光纖輸出配帶有準直聚焦鏡。該激光器具有較高的光束質量、較高的電－光效率、穩定性高、體積小、免維護、易操作等優點，適用于醫療設備、檢測設備、光電材料研究所、高校等科研單位。
主要技術特點
· 輸出功率0—9600mW（最大）連續可調
· 連續輸出方式
· 波長 808±10nm
· 電、光、控制高度集成，插電出光
· 高穩定性，滿負荷時輸出功率波動<5%
· 具備三位半LED顯示功能
· 激光準直輸出，聚焦點可調節
· 易操作、免維護
主要技術參數
|
型號 |
BOT808-10W |
單位 |
|
中心波長 |
808 |
nm |
|
譜線寬度 |
<5 |
nm |
|
輸出功率 |
0—9600 |
mW |
|
工作模式 |
CW |
|
|
光束直徑 |
≥1 |
mm |
|
工作電壓 |
220 |
VAC |
|
工作電流 |
0-11.5（最大） |
A |
|
總功耗 |
0-10 |
W |
|
冷卻方式 |
風冷 |
|
|
功率穩定性 |
<5 |
% |
|
輸出光纖長度 |
3 |
m |
|
光纖芯徑 |
200 |
μm |
|
重量 |
1.8 |
kg |
|
產品尺寸 |
400*390*150 |
mm |
|
輸出信號 |
電流值、熱電阻值可檢測 |
|
|
過流保護 |
根據要求設定 |
|
|
過沖保護 |
啟動過沖電壓＜1% |
|
|
軟啟動時間 |
2S |
|
|
溫度報警 |
35-45°可設定 |
|
注意事項：
1.使用前檢查激光器外觀是否有異常
2.檢查電位器是否處在低功率狀態，小功率啟動性能可靠安全
3.此激光器為AC220V供電，使用前檢查電源是否正常
4.光纖在保存和使用中不能有直折現象，且光纖不能承受大力拉扯，使用中請當心光纖在對接中請關閉電源對接接口避免回光燒壞光纖
5.本激光器功率為可調節功率激光器，使用調節電阻時請輕緩平滑移動，請勿忽高勿低，易造成損壞。調節時請觀測電流，正常連續使用時,電位器正時針調節為高功率輸出，反之為低功率輸出，調不動既為最大或是最小值。
開機前檢查所配電源標號是否一致。
附件；
1.電源線1條
2.準直聚焦鏡1組
3.信號線一條
