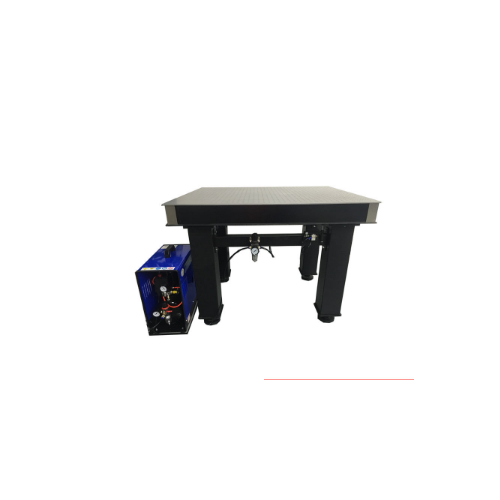

1；氣浮平臺規格型號

QXQF-15-10-08

2；外形尺寸

1500x1000x800

3；應用范圍

氣浮隔振光學平臺廣泛應用于光學，電子，精密機械制造，冶金，航天，航空，航海，精密化工和無損檢測等領域，以及其他機械行業的精密試驗儀器，設備振動隔離的關鍵裝置中。

4；特點

采用半膜片式空氣彈簧，隔振性能好，固有頻率通常小于1.5Hz~3Hz,性價比非常高的科研級氣浮隔振光學平臺

5；自動平衡

自動充氣，自動平衡，響應時間短，平衡速度快

6；固有頻率

<1.5Hz~3Hz，同負載和實際使用情況相關

7；重復定位精度

±0.05mm

8；靜音氣泵

排氣量；20L/min 排氣壓力；0.7Mpa 電壓頻率；220v 50Hz運行噪聲；40db

9;表面粗糙度

表面粗糙度為1.6μm

10；臺面結構

三層夾心式蜂窩結構

11；上臺面

5~6mm430高導磁不銹鋼，表面做密迪紋亞光處理（避免臺面反光）

12；臺面內部支撐

鋼制井字形蜂窩狀支撐結構，焊接工藝，強度高

13；下底面

4~6mm厚碳鋼，內部做防銹漆，表面噴黑塑處理

14；側板

內層碳鋼板，外層為黑色鋁塑板，美觀實用，四角用不銹鋼板包角

15；平面度

0.02~0.05mm\600mmX600,高于國外同類產品

16；臺面孔距/孔徑

孔距；25mmX25mm 孔徑；M6國標公制螺紋

17；臺面厚度/重量

200mm厚度臺面     臺面重量225公斤

18；氣浮支撐

半膜片式空氣彈簧，支撐腿內部還有二級氣室，進一步提升隔振性能，整體焊接式四或六支撐結構（3米為六支撐），具有更好的剛性和穩定性，支架帶上下兩套高度（水平）調整機構,臺面加支架總高度800mm，上下可調25mm。

19；平臺負載

450KG
