“硅通常被認為是種發光性能很差的材料——舉例來說，雖然經過了幾十年的研究，但還沒有出現過硅二極管激光器。”研究人員說，“然而，如果你想要做一個芯片能發出量子光(例如某些量子力學特性發生糾纏的成對的單光子)，你會想在室溫下進行制備，進而該芯片可以有廣泛的應用。實驗證明，硅是產生光子相當好的材料。” 該芯片的光變化過程，被稱為自發光的非線性混合(SONM)，已經在很多材料中進行過論證，包括玻璃光纖、晶體和半導體，例如硅。

　　博士后研究員Marc Savanier說：“有件事你不得不做，就是在硅上做出波導和微諧振腔，用來增強在特定波長的光強。單就一個硅片是無法獲得很高的SONM系數的，也不會產生能夠滿足測試要求數量的糾纏光子對。”

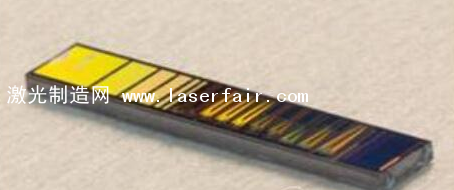

圖1 這種硅基光子芯片尺寸是3×15mm，芯片的水平條紋對應著不同的硅基光子學結構，

       這種結構用來產生和控制光；在實驗中用到的結構在芯片的中間附近

　　利用兼容CMOS的光刻技術，研究人員在芯片中制備了一種模式結構，可以使發射光子對的聯合光譜強度和施密特數可以通過改變抽運頻率或者芯片溫度很容易的進行調諧。研究生Ranjeet Kumar說：“低的施密特數表示，對于被稱為預報探測的特殊的量子光學特性，器件產生的光子對已經被調諧了，然而，高的施密特數則表示器件產生的光子可以用來對每個光子超過一個的單一量子比特信息進行編碼。”

　　研究人員在論文中寫道：“這種控制有益于高維通訊，在該領域中定時探測器的限制可以通過在較小的頻率范圍實現大施密特數來打破。”
