轉(zhuǎn)載請注明出處。
深度解讀
福建物構(gòu)所發(fā)現(xiàn)新型光學晶體材料 促進深紫外激光技術(shù)突破
星之球激光 來源:中科院2015-08-24 我要評論(0 )
深紫外激光由于波長短、能進行更高精度加工的優(yōu)點,在半導(dǎo)體光刻、激光光電子能譜儀和激光切割上具有重要的應(yīng)用。
深紫外激光由于波長短、能進行更高精度加工的優(yōu)點,在半導(dǎo)體光刻、激光光電子能譜儀和激光切割上具有重要的應(yīng)用。目前,KBe2BO3F2(KBBF)是唯一能實際輸出深紫外激光的非線性光學(NLO)晶體,但是,KBBF含劇毒鈹元素且其晶體層狀生長習性嚴重,因此,急需探索新型深紫外NLO晶體材料。

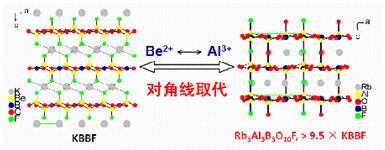

福建物構(gòu)所中科院光電材料化學與物理重點實驗室羅軍華課題組在國家自然科學優(yōu)秀青年基金和趙三根副研究員主持的海西研究院“春苗”人才專項等項目資助下,基于元素周期表的對角線規(guī)則,利用Al3+取代有毒的Be2+,設(shè)計合成了一種新型無鈹深紫外NLO材料Rb3Al3B3O10F(RABF)。RABF繼承了KBBF晶體的結(jié)構(gòu)優(yōu)點,其結(jié)構(gòu)中[Al3(BO3)OF]∞平面層繼承了KBBF晶體中[BO3]3-非線性基元的高度取向一致排列方式,從而基本保留了KBBF良好的光學性能。實驗結(jié)果顯示,RABF的透過范圍達到了深紫外區(qū);在1064 nm波長激光照射下,其粉末倍頻效應(yīng)(1.2 × KDP)與KBBF相當,并且可以實現(xiàn)相位匹配。同時,RABF中[Al3(BO3)OF]∞平面層之間通過鍵合力強的Al-F和Al-O鍵緊密連接,計算表明其層間作用力比KBBF的(K-F離子鍵)提高了約一個數(shù)量級(≥ 9.5 × KBBF),從而使得RABF晶體極大地克服了KBBF的層狀生長習性。該課題組與中科院理化所林哲帥研究員合作,對其光學性質(zhì)作了第一性原理理論計算,其結(jié)果與實驗數(shù)據(jù)相吻合。相關(guān)研究成果發(fā)表在了美國化學會志(J. Am. Chem. Soc., 2015, 137, 2207-2210)上,并申請了中國發(fā)明專利。該研究結(jié)果將促進無鈹深紫外非線性光學晶體材料的發(fā)展。
免責聲明
① 凡本網(wǎng)未注明其他出處的作品,版權(quán)均屬于激光制造網(wǎng),未經(jīng)本網(wǎng)授權(quán)不得轉(zhuǎn)載、摘編或利用其它方式使用。獲本網(wǎng)授權(quán)使用作品的,應(yīng)在授權(quán)范圍內(nèi)使
用,并注明"來源:激光制造網(wǎng)”。違反上述聲明者,本網(wǎng)將追究其相關(guān)責任。
② 凡本網(wǎng)注明其他來源的作品及圖片,均轉(zhuǎn)載自其它媒體,轉(zhuǎn)載目的在于傳遞更多信息,并不代表本媒贊同其觀點和對其真實性負責,版權(quán)歸原作者所有,如有侵權(quán)請聯(lián)系我們刪除。
③ 任何單位或個人認為本網(wǎng)內(nèi)容可能涉嫌侵犯其合法權(quán)益,請及時向本網(wǎng)提出書面權(quán)利通知,并提供身份證明、權(quán)屬證明、具體鏈接(URL)及詳細侵權(quán)情況證明。本網(wǎng)在收到上述法律文件后,將會依法盡快移除相關(guān)涉嫌侵權(quán)的內(nèi)容。
相關(guān)文章
網(wǎng)友點評
0 條相關(guān)評論
熱門資訊
精彩導(dǎo)讀
關(guān)注我們
關(guān)注微信公眾號,獲取更多服務(wù)與精彩內(nèi)容
