近年來，雙包層摻稀土光纖激光器以其高功率、高可靠性、低成本、高光束質(zhì)量等優(yōu)勢(shì)廣泛應(yīng)用在工業(yè)加工、醫(yī)療、軍事武器等領(lǐng)域。然而隨著輸出功率的逐步提高，和應(yīng)用范圍的擴(kuò)展，摻鐿光纖的光子暗化和摻銩光纖的輻照加固的研究分別得到越來越多的重視。

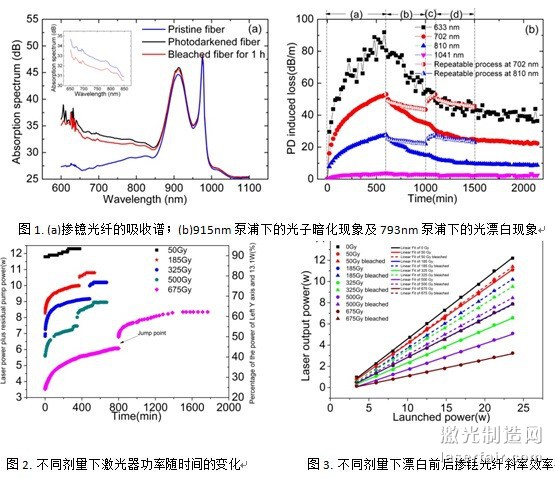

武漢光電國家實(shí)驗(yàn)室光纖激光技術(shù)團(tuán)隊(duì)(FLTG)的李進(jìn)延研究小組率先發(fā)現(xiàn)793 nm波長對(duì)摻鐿光纖中光子暗化現(xiàn)象的有效漂白作用。該波長的LD相比于其他漂白波長LD，輸出功率高達(dá)百瓦量級(jí)，成本低廉且尾纖尺寸多樣，是消除高功率雙包層摻鐿光纖激光器中光子暗化現(xiàn)象的極有效途徑。實(shí)驗(yàn)表明，超過68%的光子暗化附加損耗可被793 nm漂白，且該漂白作用具有可重復(fù)性；通過采用915 nm和793 nm LD同時(shí)泵浦摻鐿光纖，80%的附加損耗可被抑制。以上均證明793 nm LD在摻鐿光纖的功率穩(wěn)定劑性能恢復(fù)方面發(fā)揮巨大作用。
在摻銩光纖輻照加固研究方面，該研究小組研究了多劑量輻照下?lián)戒A光纖的泵浦漂白特性。在伽瑪輻射場對(duì)芯包比為10/130 mm的雙包層摻銩光纖進(jìn)行輻照，總劑量為50-675 Gy，輻照率為250 Gy/h。輻照后，摻銩光纖的斜率效率下降，且下降的幅度與劑量大小成正相關(guān)。經(jīng)過泵浦源若干小時(shí)的持續(xù)泵浦，效率有著明顯的回升，回升幅度與劑量成正相關(guān)。同時(shí)，光纖在可見光和紅外光的吸收進(jìn)行輻照后明顯增加，增加量與劑量成正相關(guān)，在經(jīng)過泵浦漂白后吸收系數(shù)恢復(fù)。此研究為輻照環(huán)境中對(duì)摻銩光纖進(jìn)行輻照加固提供很好的參考。
該研究成果以論文“793 nm泵浦對(duì)摻鐿光纖中光子暗化現(xiàn)象漂白作用的研究”（793 nm pump induced photo-bleaching of photo-darkened Yb3+-doped fibers”）和“摻銩光纖基于泵浦漂白的主動(dòng)輻照加固的研究”（Active radiation hardening of Tm-doped silica fiber based on pump bleaching）分別于2015年9月15日和2015年9月21日發(fā)表在美國光學(xué)學(xué)會(huì)（OSA）旗下雜志《光學(xué)快報(bào)》（Optics Express, 2015, 23, 19, 25272-25278和Optics Express, 2015, 23, 19, 24236-24245）上。
轉(zhuǎn)載請(qǐng)注明出處。
相關(guān)文章
熱門資訊
精彩導(dǎo)讀
關(guān)注我們
