高速熱電式激光功率探頭工作原理及技術特點

星之球科技 來源:激光制造網2015-10-14 我要評論(0 )

熱電堆功率計(Thermopile sensor)是最常用的功率計之一,這種功率探頭具有測量功率范圍寬,覆蓋波長范圍廣等優勢。

 熱電堆功率計(Thermopile sensor)是最常用的功率計之一,這種功率探頭具有測量功率范圍寬,覆蓋波長范圍廣等優勢。但傳統的熱電功率計也有其固有的缺點,那就是響應速度很慢,一般都在2秒鐘左右,對于實時監測,光路調試等用途形成了生產工作效率的瓶頸。

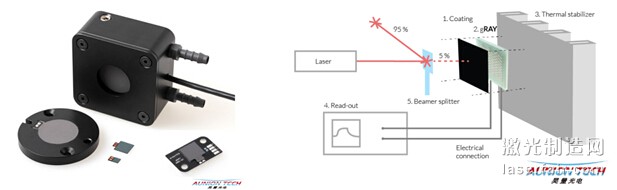

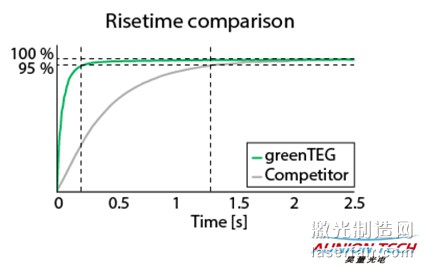

為了克服熱堆式功率計響應速度瓶頸,提高客戶的工作效率,瑞士GreenTEG公司推出了高速熱堆功率探頭,這種激光功率探頭(OEM激光功率計)采用的由蘇黎世聯邦學院開發的最新的熱電式激光功率傳導技術,響應時間能達到最快的0.2S,將熱電堆功率計的速度提高了整整10倍!

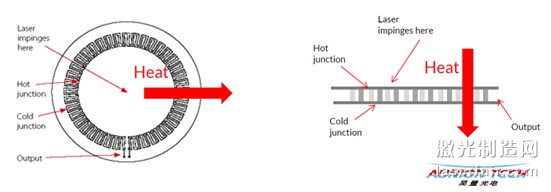

傳統的圓盤式熱電堆激光功率探頭由幾十個熱電偶串聯起來,體積相對比較大,整個熱電堆固定在環形云母架上,通過測量兩端電勢差來反映激光功率的大小。當激光光源照射在熱電堆探測器靶心時,產生熱量,熱量通過探測器轉換為電勢由中心沿著無源區向邊緣擴散,在熱電偶的熱端和冷端形成電勢差,最終由電壓計讀出。



相對于傳統的熱電堆激光功率探頭,GreenTEG激光功率探頭(OEM功率計)采用的是一種平行傳輸?shù)脑?,沒有無源區,大大的縮短了電勢傳輸距離。因此,當激光作用在GreenTEG激光功率探頭(OEM功率計)上時,產生的熱量就能夠快速的在熱端和冷端形成電勢差。響應時間能達到0.2s。



瑞士GreenTEG公司廣泛地應用于醫用激光設備和工業激光系統,激光源功率監控系統,功率計量以及大學和科研機構中。涵蓋了激光美容、激光打標、激光切割、激光鉆孔、激光焊接、3D打印等行業。GreenTEG激光功率探頭(OEM功率計)適用于激光源、可調諧激光器、CO2激光器等設備。GreenTEG激光功率探頭(OEM功率計)最新推出的芯片式功率探頭和裝配式激光功率探頭。大大地減小了體積和成本。GreenTEG激光功率探頭(OEM功率計)以超快的響應速度,超緊湊的芯片式功率探頭設計方案,無與倫比的價格贏得了客戶的一致好評。今日瑞士GreenTEG公司與昊量光電簽署合作協議在中國全權負責其OEM功率探頭產品產品的銷售,技術支持及售后服務工作,攜手共同開拓中國工業激光市場。

轉載請注明出處。
