蘇州貳陸激光切割頭新品推薦

星之球科技 來源：榮格2015-10-14 我要評論(0 )

1m 金屬板切割頭直線型和90度折彎型切割頭具有緊湊的結構，模塊化設計，從而使貳陸能夠為客戶提供寬范圍的切割解決翻案。

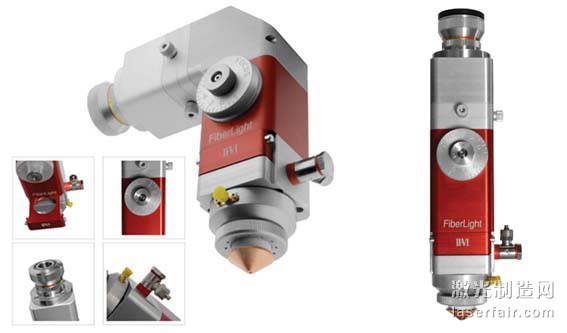

 1μm 金屬板切割頭



直線型和90度折彎型切割頭具有緊湊的結構，模塊化設計，從而使貳陸能夠為客戶提供寬范圍的切割解決翻案?？煽康慕Y(jié)構和靈巧的設計使切割頭能夠適用多種材料和厚度切割。切割頭為終端客戶在方便性和高效切割方面有優秀的表現。.

特性

• 體積緊湊，重量輕，適用于2D或者3D的各種應用

• 大范圍的簡便調整功能和明確的焦點位置指示

• 直線型和90度轉角結構均可實現

• 10mm 焦點調節范圍

• 模塊化設計，客戶可以有6種不同放大倍率的選擇來獲得不同光斑

• 客戶安裝板和水冷功能可選

• 保護窗快速更換

• 可選的高度傳感器模塊

光學指標

最大功率        2kW

激光波長        1.025 - 1.08μm

激光接頭類型    QBH, QCS, PIPA

準直鏡焦距      60mm, 72mm

聚焦鏡焦距      90mm, 120mm, 180mm

放大率*         1.25x, 1.5x, 1.67x, 2.0x, 2.5x, 3.0x

系統有效孔徑    19mm

透過率          >97%

中心調整        ±1mm in X & Y軸

聚焦鏡保護窗    抽屜式

* 可根據客戶要求定制放大倍率

切割頭噴嘴指標

噴嘴類型                    單孔

噴嘴孔直徑                  1.0mm 到 3.0mm

焦點到噴嘴表面的調整范圍    +2.0mm 到 -8.0mm

最大輔助切割氣體氣壓*       25 bar

氣體類型                    惰性和活性

* 標準Fiberlight的最大氣壓值20 bar

高度傳感器*

電壓要求          24 V直流

輸出–線性范圍    0 - 10V模擬信號

校準              手動

響應時間          <1ms

纜線長度          2 Meters

高度調節范圍      10mm

* 可客戶定制

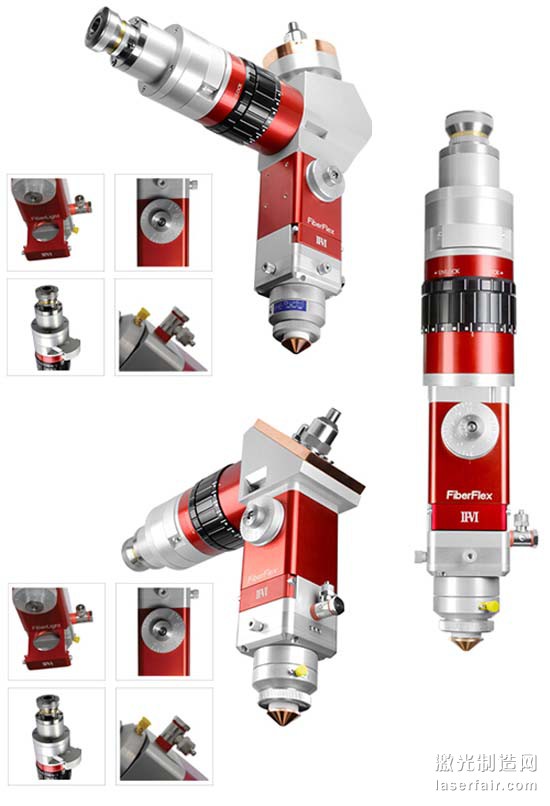

1μm 金屬片切割頭


FiberLight FLEX 系列切割頭是緊隨II-VI FiberLight產品之后的又一創新產品。 FiberLightFLEX是針對不同厚度的各種材料的綜合解決方案。 FLEX具有可變焦距的準直鏡，使用者可以實現2倍率的焦距調整范圍。除了具有標準的10mm焦點位置手動調節能力外，F(xiàn)LEX還可以通過變曲率反射鏡（VRM），使使用者獲得額外15mm的動態聚焦調整范圍。這些先進的特性，使FLEX成為切割金屬片的全能工具。

特性

• 可供選擇的4個不同結構， 90°無變焦反射鏡，90° 帶有45° AOI 變曲率反射鏡（VRM）, 90° 帶有接近正入射的變曲率反射鏡（VRM）

• 除了標準的手動調焦功能外，變焦反射鏡（VRM）提供了額外的自動變焦功能

• 具有最大25mm的焦點位置調節能力

• 針對不同的應用，使用者可以通過調整準直鏡焦距來實現最優的光斑大小選擇

• 倍率變化范圍 1.25x – 2.5x

• 安裝平臺和水冷功能可選

• 在準直徑和聚焦鏡保護窗之間可實現快速的保護窗互換

• 可選的高度電子傳感器

光學指標

最大激光功率          3.5kW

激光波長              1.025 - 1.08μm

激光器接口模式        QBH, PIPA

準直鏡焦距            60mm - 120mm范圍內連續可變

聚焦鏡焦距            150mm

倍率范圍              1.25x - 2.5x范圍內連續可變

光學系統有效口徑      30mm

透過率                >98%

中心調整范圍          ±1mm in X & Y 軸

聚焦鏡保護窗密封抽屜型

準直鏡保護窗          密封抽屜型

模式和特性


變曲率反射鏡指標（VRM）

曲率半徑變化范圍      5MCC to 5MCX

壓強變化范圍          0 to 6 bar

增壓方法              空氣

有效口徑              30mm

入射角                15° or 45°

切割噴嘴指標

噴嘴類型                           單孔

噴嘴內孔直徑                       1.0mm to 3.0mm

焦點到噴嘴表面的手動調節范圍       +2.0mm to -8.0mm

焦點到噴嘴表面手動+VRM調節范圍     +9.5mm to -15.50mm

輔助切割氣體的最大壓強             25 bar

氣體類型                           惰性和活性氣體均可

高度電子傳感器*

電壓要求             24 Volts DC

輸出信號–線性       0 - 10V 模擬信號

校準                 手動

接觸式傳感器         24V 輸出

響應時間             <1ms

傳感器纜線長度       2 Meters

高度傳感范圍         10mm
