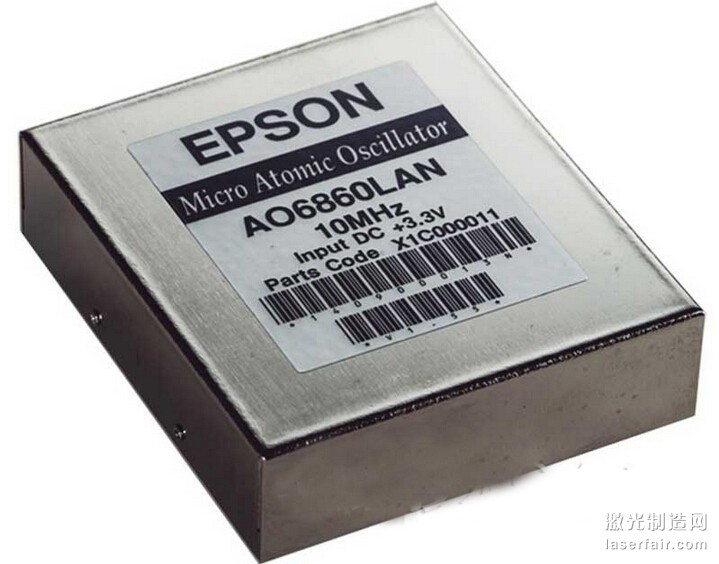

OFweek激光網訊：精工愛普生開發出了外形尺寸僅68mm×60mm×18mm的原子振蕩器，體積只有該公司原產品的約1/16，振蕩頻率為10MHz。原子振蕩器是以原子的固有頻率為基準的振蕩器，與石英晶體振蕩器相比，精度高出2位數。新產品雖然尺寸減小，但長期頻率穩定度仍跟原產品一樣，為±0.05ppb/月。耗電量也降至3W，是原產品的1/6。將于2016年面向通信設備、廣播電視設備、工業設備及測量儀器等基準信號發生源量產。
精工愛普生此次采用基于激光器的“CPT（Coherent Population Trapping，相干布居陷俘）方式”實現了小型化。具體構成如下（圖1）。

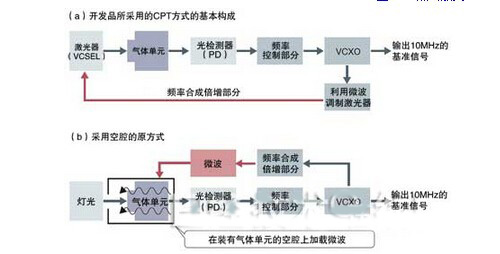

圖1：通過采用激光器，使原子振蕩器實現了小型化
首先，以4.6GHz的頻率對振蕩波長為894nm的面發光激光器（VCSEL）進行微波調制。然后，使其輸出的光透過密封有銫（Cs）氣體的單元，利用光檢測器（PD）接受透射光，便可獲得相當于2個一次邊帶波之差的9.2GHz的電信號。由于Cs氣體的共振頻率會達到約9.2GHz，因此Cs氣體單元會作為精度高且穩定的濾波器發揮作用。
接下來，將PD輸出的9.2GHz信號發送到電壓控制石英晶體振蕩器（VCXO）的“頻率控制部分”。這樣，就可長期穩定地從VCXO輸出10MHz信號。
原來的方式采用燈光作為光源，在容納氣體單元的“空腔”容器上加載微波。當空腔變小時，長期頻率穩定度就會降低，因此小型化存在限制。
精工愛普生采用CPT方式解決了這一課題，還自主開發出了振蕩波長長期穩定度高的VCSEL。激光驅動IC方面，也自主開發出了可穩定以4.6GHz的頻率進行調制的產品。內置的VCXO也由精工愛普生制造。
