激光投影機是光機電一體化的高精密度，高集成度的設備，內含多種關鍵元器件，如激光器（laser diode）、DMD芯片（DLP系統）、熒光輪（phosphor wheel，高能量激光轟擊時易導致熱猝滅）、電源、以及各種電子芯片等等。這些關鍵元器件以及整機系統都需要在一定環境條件下運行，才可以保證可靠性和使用壽命。
我國幅員遼闊，地勢不均，先進的激光顯示系統是否能經受各種環境的考驗？本短文將結合AVANZA帥映產品開發經驗簡要探討應用環境的一個重要因素：海拔。中國的3C認證包含2000米以下和5000米以下兩種規格，產品在設計上需要分別滿足相應的規范并能通過和獲得被CQC認可的第三方機構檢驗檢測機構的測試報告。

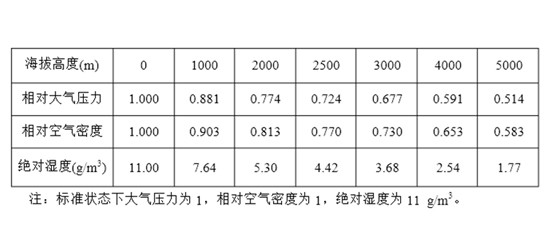

下表為不同海拔下，氣壓、空氣密度以及絕對濕度的關系。可以看出，海拔高度的不同，會導致多種環境因素的變化。

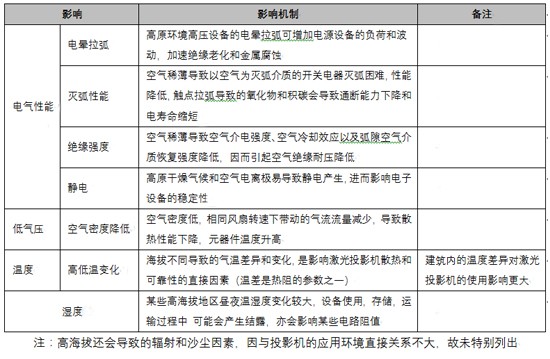

這些因素的變化對激光投影機的影響主要體現在:

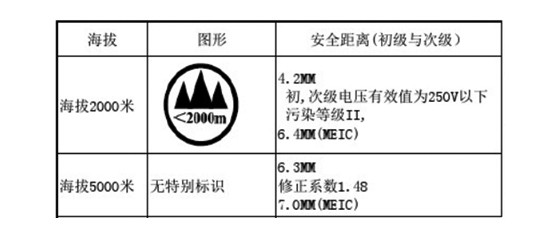

其中，電氣性能的保證，需要遵循GB/T 16935.1（低壓系統內設備的絕緣配合第1部分:原理、要求和試驗）中對電氣間隙、爬電距離、固體絕緣的要求進行設計，并按照GB 4943的總體要求通過電磁兼容測試（包括輻射、傳導、諧波與靜電等）。
散熱性能（由空氣密度和溫度影響）的保證，需要通過合理的系統風道布局設計、散熱器模組設計、風扇調速控制設計（FSC）、海拔傳感器、以及多個遍布系統各關鍵點的溫度傳感器進行系統化的設計整合。
轉載請注明出處。
