侯振宇博士，阿斯麥公司(ASML)

半導體光放大器（Semiconductor Optical Amplifier）是光放大器的一種。光放大器是在光通信或者其他光學應用中對光信號進行放大的一種子系統產品。光放大器的原理基本上是基于激光的受激輻射，通過將泵浦源的能量轉變?yōu)樾盘柟獾哪芰繌亩鴮?shí)現放大作用。泵浦的類別主要有光泵浦和電泵浦。目前研究比較廣泛的光放大器是光纖放大器。它使用的泵浦是光泵浦。光纖放大器自從1990年代商業化以來，已經極大的改變了光纖通信工業，是直接導致20世紀末互聯網爆炸（通常所說的”dot com”）的原因之一。然而，光纖放大器技術自此之后發展緩慢，部分原因是因?yàn)楣饫w通信所能夠提供的帶寬以及關聯技術（例如波分復用）已經可以極大滿足錦旗和未來的帶寬需求。相對而言，半導體放大器技術的發展在十幾年以前發展的比較緩慢，相關研究也比較有限。但是隨著新一波的可穿戴式及物聯網經濟的發展，越來越多的探測器，感應器，小型低功率電子元件受到越來越多的關注。比如最新Apple Watch中心律感應器就是基于LED光技術的。在這些光電元件中，半導體放大器技術起到了舉足輕重的作用。新型半導體放大器對于實現相應元件的小型化，低能耗，高效率都是至關重要的。

半導體光放大器的工作原理是由驅動電流將半導體載流子轉化為反轉粒子，使得注入種子光幅度放大，并保持注入種子光的偏振、線寬和頻率等基本物理特性。隨著工作電流的增加，輸出光功率也成一定函數關系增長。目前最常見和成熟的技術有直波導半導體光放大器和寬波導半導體放大器。其中直波導半導體放大器是利用傳統的直波導結構，通過優化與光傳播方向垂直方向上的結構來實現高增益。常見的技術有應變單量子阱激光放大器（SQW）等。這種光放大器的缺點是其等效光學孔徑（Aperture）小所以易收到災變光學鏡面損傷（Catastrophic Optical Damage COD)的局限因而無法做到高功率。相對而言寬波導半導體放大器擴大了等效光學孔徑所以不容易受到災變光學鏡面損傷的局限。這里面最常見的一種是基于錐型幾何結構的光放大器。這種光放大器在對光進行增益的同時擴大光學孔徑從而避免災變光學鏡面損傷，但它的缺點是常常受到成絲現象（Filamentation）干擾，光束成多模，導致光學質量通常不高。另外一種常見的是陣列激光放大器（Phased-array laser）。它利用多個直波導半導體放大器的陣列，通過光聚合來實現功率的增加。但是這種結構的缺點是需要外部光學部件來實現光聚合所以無法做到小型化。

美國西北大學（Northwestern University，Evanston）的侯振宇博士和他的同事最近開發出一種新型的半導體光學放大器（Semiconductor Optical Amplifier SOA）技術克服了以上傳統光放大器的缺點。這個技術的核心是利用了一種曲面反射器（Curved Reflector）結構實現對光集成電路光波導內光束的自由控制，從而方便靈活的構建所需要的半導體放大器幾何結構。通過對曲面反射器幾何結構的精確控制，集成光束可以在極小的空間內實現極大的擴束，通過增益介質后又可以通過曲面反射器實現光聚合，從而極大的提高了空間利用率，并提高輸出功率（如圖1）。同時由于設計的靈活性，增益介質可以設計成任何結構，從而有普適性好的特點。通過這項技術侯振宇博士和他的同事成功的在小于1mm尺寸的InGaAsP結構的曲面反射器半導體放大器（CR-SOA）上實現了~1W的輸出功率（圖2）。

這項技術在光學通訊（Optics Communications）等國際知名期刊上發表，并且收到了廣泛的關注。這項技術對于新經濟中炙手可熱的前沿科技例如是可穿戴式，虛擬現實技術的發展將會起到重要的推動作用。關于這項技術更詳細的討論會在后續文章中介紹。

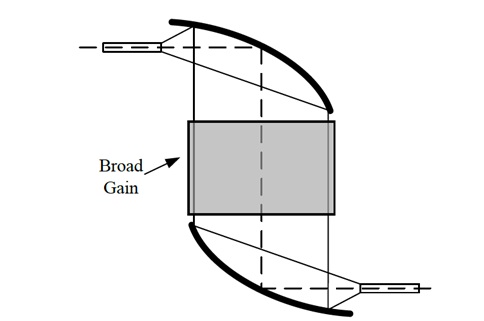

圖1. 曲面反射器和增益介質集成的簡圖

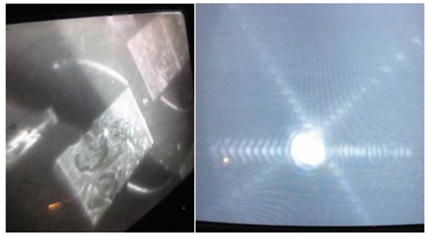

圖2. 曲面反射器半導體放大器實現高功率輸出

關于作者

侯振宇博士，現就職于阿斯麥公司（ASML）美國分公司擔任高級工程師職位。他擁有美國西北大學電子工程博士和碩士學位，以及北京大學物理學學士學位。他的研究方向包括光電器件，數值模擬計算，圖像識別，機器學習等。

電子郵件：zhenyuhoupku@gmail.com

參考文獻

Z. Hou, X. Li, Y. Huang, and S. Ho, "Physics of Elliptical Reflectors at Large Reflection and

Divergence Angles II: Analysis of Optical Beam Distortions in Integrated Ultra-Large-Angle

Elliptical Curved Reflectors," in Optics Communications, 2012

Z. Hou, X. Li, Y. Huang, and S. Ho, "Physics of Curved Reflectors at Large Reflection and

Divergence Angles I: Their Design for Nano-Photonic Integrated Circuits and Application to

Low-Loss Low-Crosstalk Waveguide Crossing," in Optics Communications, 2012

X. Li, F. Ou, Z. Hou, Y. Huang, and S. Ho, "Experimental Demonstration and Simulation of

Lossless metal-Free Integrated Elliptical Reflectors for Waveguide Turnings and Crossings,"

in Conference on Lasers and Electro-Optics, 2011.

Z. Hou, X. Li, Y. Huang, and S. Ho, "Design of High Efficiency Elliptical Reflector for Strongly
