編者按：人人都在談?wù)?D打印技術將如何改變目前的制造環境，這項技術也成為了工業4.0創新浪潮的一部分，人們希望它能夠徹底變革現有的生產方式。這或許有點夸張，但增材制造 (AM) 確實昭示著生產力的巨大革新。
增材制造在每個行業的應用步伐取決于行業自身的特點，例如監管水平，以及現有及潛在的業界客戶對創新和風險所持的態度。毫無疑問，制造業市場蘊含著巨大的變革機會。但問題是，當機遇來臨時，您如何讓自己的企業立于不敗之地？

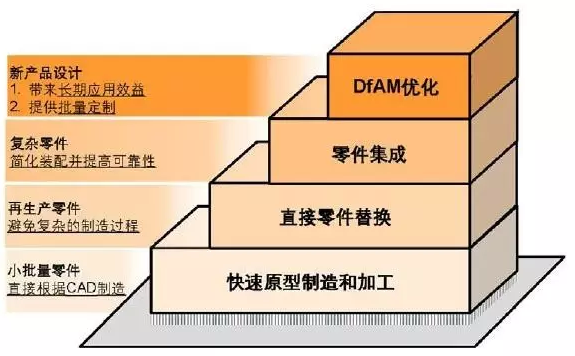

最好先思考一下，增材制造會給市場帶來什么樣的本質性改變，而您希望如何應用這技術來增強您的競爭力。階梯模型簡要介紹了應用增材制造的不同階段：

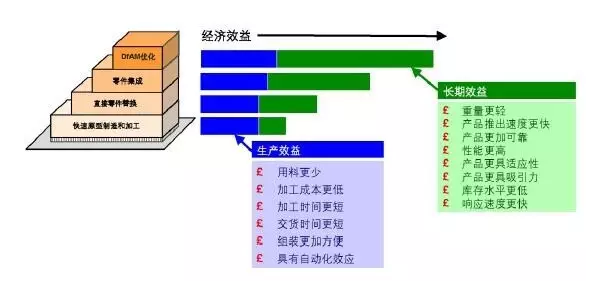

增材制造的生產效益
應用增材制造可能獲得的各種效益，包括在產品制造過程中累積的生產效益，以及在產品投入使用之后累積的長期效益。沿階梯上行時，在新產品設計和驗證方面的投入，及新制造工藝方面的投入都會上升，但獲得的效益也會隨之增加：
增材制造帶來的效益會隨著階梯的爬升而提高，因?yàn)槟軌蚋嗟乩玫剿哂械莫?dú)特功能。這些功能應用越多，增材制造產品就越具有創新性和突破性，價值也越大。
那么這有什么實踐意義呢？
您可以逐步應用哪些功能？
接下來將重點介紹：
增材制造在階梯模型的四級臺階您可以發揮的功能。
臺階0—快速原型制造和加工
這通常是許多公司開始應用增材制造的起點，即快速制造模型和工具，此時的產品設計尚未定型。在這一級臺階，有兩個增材制造功能可發揮作用：

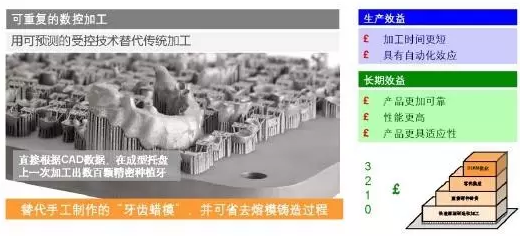

a可重復的數控加工
增材制造是一種高度自動化的過程，在裝填好粉倉并啟動激光之后，整個加工過程便無需任何人工干預。因此，它可替代傳統的加工流程，提高生產成本效益，而加工結果的精度和可預測性也更好。增材制造在口腔領域的應用就是很好的例子，手工制作的模型被采用數字化設計并自動加工出的植入體替代。這是增材制造的內在特性，在階梯的所有階段都能獲得這些效益。

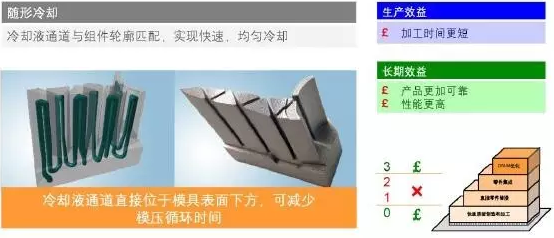

b隨形冷卻
這是一個可以成功應用于模具制造的復雜功能。隨形冷卻需要根據零件輪廓構建冷卻液通道，確?？焖倬鶆虻臒崃總鬟f。通道本身應設計成具有流暢的圓角，可避免冷卻液滯留而導致腐蝕，同時確保冷卻液能以較小壓降順暢流動?？蓪⒍鄺l冷卻液通道設計到一個復雜模具中，每條長度相同，確保均勻冷卻。最終生產出的模具制造周期短、使用壽命長。
也可將隨形冷卻功能應用到產品本身，但這需要更改產品設計，在應用階梯模型中屬于最高一級臺階了。
臺階1 — 直接零件替換
我們?cè)陔A梯模型中向上移動一級，來到零件制造階段，但這僅是對現有零件的復制。這里只有制造工序發生變化，而零件的幾何形狀并未發生改變。這個階段可實現增材制造的另外兩個功能：

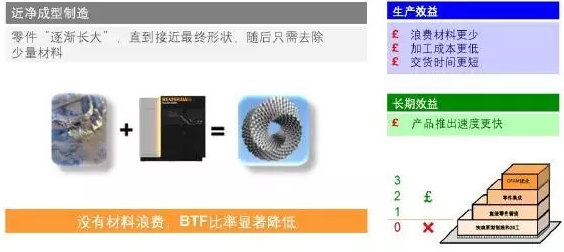

a近凈成型制造
相較于切削式加工方法，增材制造的一個重要特性是，材料浪費非常少。我們要考慮批量生產，那么單位浪費率就變得十分重要。
在航空航天領域，BTF比率（原材料與成品零件之間的重量比值）是衡量加工效率的一個關鍵指標，在生產過程中，有多少原材料成為了切屑？增材制造是一種“近凈成型”工序，盡管通常仍需要一些后處理操作，用于確保成型體成功的必要支撐結構也屬于一種材料浪費。增材制造并非完美無瑕，但它帶來的優勢卻極具吸引力，GKN Aerospace就是一個例子：

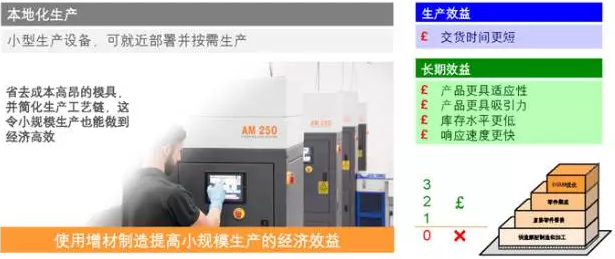

b本地化生產
增材制造無需模具，能消除與模具制造相關的高昂固定成本，有助于提高小規模制造企業的經濟效益 —即使是一家小型企業，也能獲得成本競爭優勢，同時憑借臨近客戶的便利性，可提供更優質的服務?？山璐藱C(jī)會革新現有供應鏈，或改造現有供應鏈以提高響應速度。
臺階2-零件集成
這是開始改變產品設計的第一步，以便充分利用增材制造能夠加工復雜形狀的特性。在這種情況下，希望通過將多個零件集成到單一且完整的加工件中，精簡產品中的零件數量。這一級臺階，有三個增材制造功能可發揮作用：

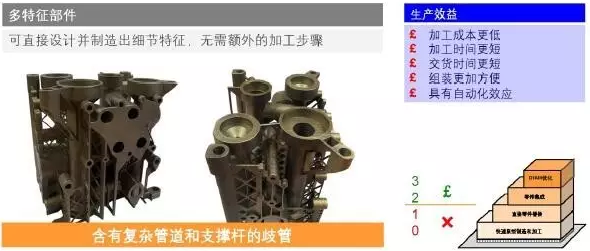

a多特征部件
增材制造允許為部件設計細節特征，然后只需一次操作便可完成加工，無需額外的流程步驟?？上に嚨膹?fù)雜性，轉而將其注入到零件中。
將多個加工步驟合并為單一的增材制造操作，自動加工出的單一加工件便可替代復雜的裝配流程，降低模具成本、縮短總加工時間以及縮短交貨時間等。

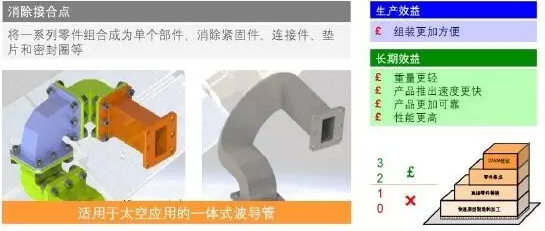

b消除結合點
在產品設計中，對傳統制造過程無法一次完成的復雜形狀，需加入接合點。接合點是指配對特征、緊固件、插頭、墊片和密封圈等。它們會增加產品的零件數量、重量、加工和裝配時間，也會導致產品結構中出現薄弱環節，各部件之間匹配不佳，埋下故障和性能隱患。因此最好避免接合點！
增材制造可在一次操作中加工出復雜形狀。例如下圖所示的扭曲狀波導管，有助于節省裝配成本，提高長期使用效益。

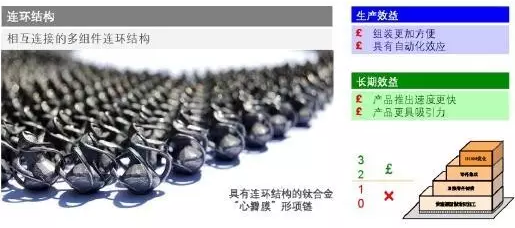

c連環結構
可在一次增材制造過程中生產具有連環結構的部件，無需進一步裝配操作。如此可制造出外觀整潔、極具吸引力的多功能零件。
臺階3—DfAM優化
到達階梯頂部可利用最為高級的增材制造功能。運用增材制造專用設計(DfAM)原理，充分利用其帶來的設計自由，獲得創新、定制的解決方案。

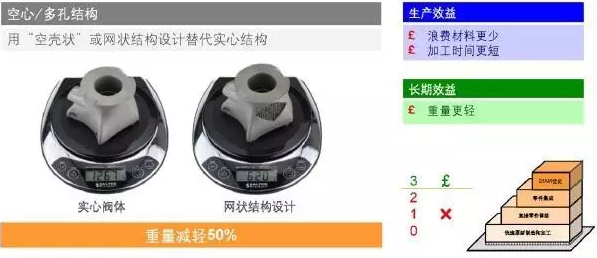

a空心/多孔結構
傳統方法生產的許多零件為實心結構，盡管空心結構的強度并不遜色，但傳統加工方法費時費力，成本昂貴。增材制造通過單一加工過程輕松加工出空心結構，材料使用少、加工時間短。例如網狀結構在保持強度的同時，重量減輕50%。

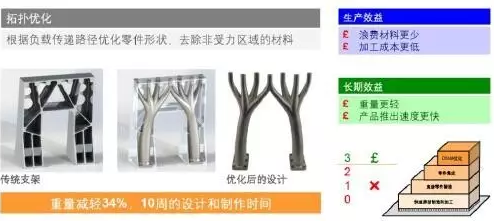

b拓?fù)鋬?yōu)化
拓?fù)鋬?yōu)化也可減輕零件重量，原理是定義相鄰結構的接觸面及其所承受的載荷?？紤]這些載荷對材料產生的應力，并去除應力最小區域中的材料，只保留能以最有效方式傳輸指定載荷的區域中的材料。
以下為空間探測設備使用的一支架，其重量是極為關鍵的因素。通過拓?fù)鋬?yōu)化，支架變?yōu)榭招慕Y(jié)構，“命運之手指”—重量減少了三分之一，設計和生產時間也大大縮短。

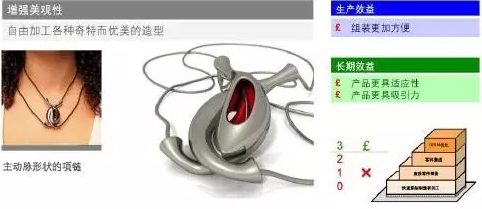

c增強美觀性
增材制造技術讓我們能隨心所欲地設計各種不尋常的天然形狀，生產出創新且富有吸引力的產品，例如珠寶。

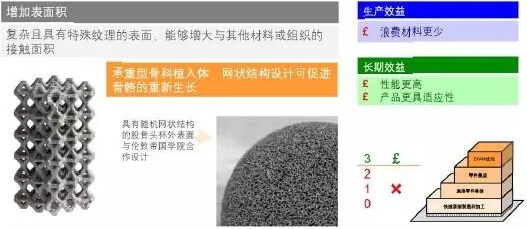

d增加表面積
承載接觸面需較大的表面積，以確保良好的附著性。骨科植入體尤其如此，醫生希望提高金屬植入體和鄰近骨骼間的相容性，確保二者穩固接合，盡量防止出現“應力遮擋效應”，避免后續手術修復治療。大面積接觸表面，還有利于提高金屬與復合材料之間的接合強度。

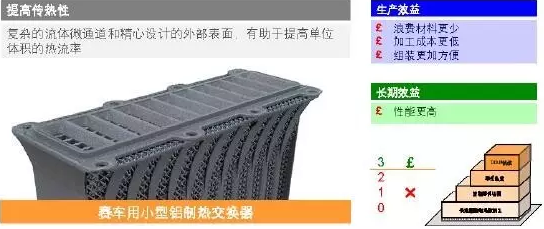

e提高傳熱性
設計新型熱交換器是增材制造技術的一個重要應用。為最大限度提高一種液體與另一種之間的換熱效率，熱交換器內部應具有大量復雜的微型薄壁管道和二次表面。增材制造能經濟高效地加工出內外部細節特征，產品性能更高，重量更輕。對賽車、公路車輛及綠色能源產品設計具有明顯優勢。

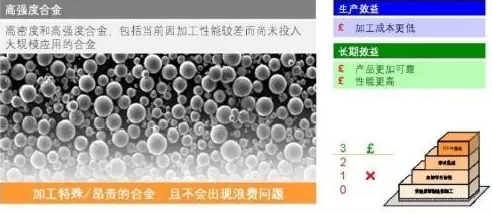

f高強度合金
某些合金材料具有理想的熱屬性和機械屬性，但加工難度大，實際應用受到限制。增材制造本質是熔接過程，只要能將合金“霧化”為粉末，就可使用激光技術加工材料。

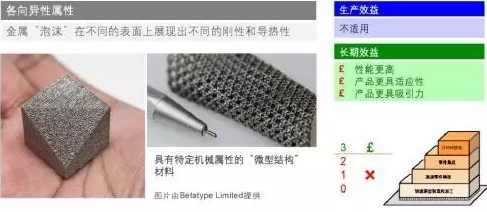

g微型結構材料
增材制造可加工出精細的網狀結構，為生產具有特定屬性的金屬“泡沫”創造了機會。此類微型結構材料經過設計可具有各向異性的屬性，例如不同平面具有不同的剛性和導熱性。標準和定制的微型結構材料為生產輕質、高性能產品開啟新的機遇。

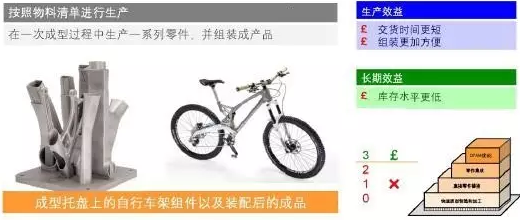

h按照物料清單進行生產
增材制造無需刀具、模具，可將不同產品組件的制造過程集成到單一的加工工序中，一次性制造所有主要組件，對其進行后處理并完成組裝。有助于簡化生產調度、減少庫存。還可有選擇地將其與本地化生產，大規模定制相結合雷尼紹為全球第一輛3D打印山地自行車制造的車架就是個應用典范。

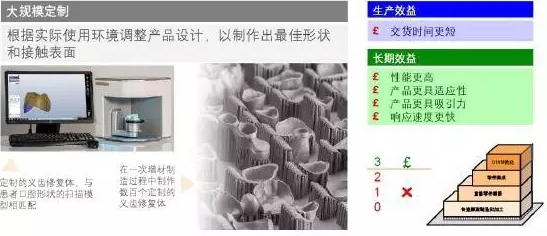

i大規模定制
只要有想要制造零件的CAD模型，無論是制造與之前完全相同的零件，或有稍許差異，使用增材制造在成本和加工時間方面幾乎沒有差別，能以經濟實惠的方式生產定制零件。雷尼紹的種植牙業務每天要根據不同口腔技工所的設計文件，制造形狀各異的修復體。這些修復體可在一次加工過程中完成，降低成本。
