隨著激光束通過一個個光學元件，其波面也隨著光學元件波面誤差及衍射效應變化，近場和遠場受同一位置的波面畸變影響，唯有“慧眼”識得其“真身”。

神光I裝置進行了較完備的激光參數測量，其中就包括激光束空間參數檢測——近場、遠場和波面。神光II研制過程中，進一步優化的近場儀和遠場儀對合理光路排布及光束質量監測與控制起到了重要作用。

光束質量作為激光器的重要性能評價指標之一，一直是激光光學領域的一個研究熱點。眾所周知，美國勞倫斯·利弗莫爾實驗室的“國家點火裝置”（NIF）是目前最大規模的光學工程項目。早在上世紀70年代，勞倫斯·利弗莫爾實驗室就建立了Argus、Shiva等裝置，這些慣性約束聚變激光驅動裝置都是通過空間濾波器進行像傳遞，最終進行聚焦打靶的激光裝置。

激光束質量檢測參數：近場、遠場和波面

空間濾波器是個低通濾波的4f系統，通過其像傳遞是為了避免光束傳輸引入調制幅度過大的菲涅爾衍射環，在隨后的放大介質及其它光學元件中產生自聚焦損傷。

空間濾波器的作用就是為了改善激光束的質量，嚴格來講每個像傳遞節點需要監測近場（像傳遞面附近光束強度分布）和遠場（像傳遞面光束傳輸?shù)綗o(wú)窮遠處的光束光強分布）[1]。另外，空間濾波器的輸入輸出波面是保證其基本性能的重要參數，以前的激光裝置光學元件口徑比較小，波面主要受光路準直的影響。

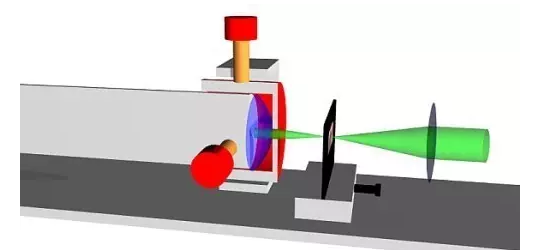

圖1 空間濾波器像傳遞示意圖

隨著光學元件口徑增大，制造裝校引入的像差、中頻波紋等波面誤差會影響近場與遠場分布，因此監測光束質量需要兼顧近場、遠場和波面參數才完備，如能檢測同一時刻同一位置的三個參數則最理想。激光束隨著傳輸方向通過一個個光學元件，波面也隨著光學元件波面誤差及衍射效應變化，近場和遠場受同一位置的波面畸變影響，唯有“慧眼”識得其“真身”。

神光裝置的激光束空間參數檢測

激光參數檢測伴隨著神光系列裝置的發展，從神光I裝置開始就進行了較完備的激光參數測量，其中就包括激光束空間參數檢測——近場、遠場和波面[2]。20年前神光II研制過程中，進一步優化的近場儀和遠場儀對合理光路排布及光束質量監測與控制起到了重要作用。

神光II裝置近場儀：

采用了高靈敏度科學CCD相機，被測光束截面位置與CCD相機接收面物像共軛。儀器設計在大幅度衰減光強的情況下保證對被測光束光強分布的線性響應，衰減片組合與不鍍膜楔板轉接反射鏡提升了儀器的量程范圍，采用三級暗箱隔離以防止氙燈光與雜散光的干擾，降低了背景噪聲。數據處理引入光束填充因子作為近場分布的評價參數，描述的是光束幾何體積與光束峰值為高構成的長方體體積的比值。近場儀的監測使神光II裝置光路嚴格按像傳遞排布，大大改進了其光束質量。

神光II裝置遠場儀：

采用長焦透鏡成像放大測量遠場主瓣分布[3]，并采用紋影法擋住焦斑中心點測量遠場旁瓣。由于光束近遠場監測的作用，神光II裝置長期保持較好的光束質量：近場填充因子50%以上、遠場焦斑95%能量在三倍衍射極限內（圖2），這使得神光II裝置至今穩定運行了16年。

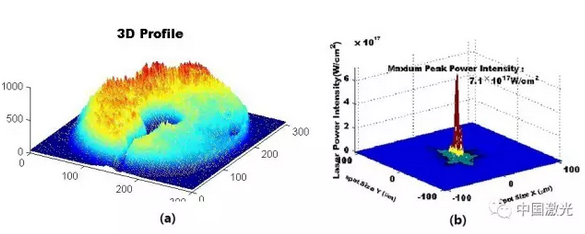

圖2 神光II裝置近場（a）、遠場（b）分布圖

高功率激光驅動器光束檢測的方法與難點

慣性約束高功率固體激光驅動裝置光束質量追求方形平頂高斯分布的近場以便提升增益介質的能量提取效率，降低傳輸中非線性效應引起的光學元件破壞風險，減小衍射引起的光束調制；追求能量集中度高的遠場分布，避免打靶時堵孔并提高輻照能量。

由于裝置中光學元件存在波面誤差及其對光束傳輸?shù)臄_動，近遠場分布無論如何擺脫不了波面畸變的影響。因此，其激光束空間分布檢測的參數主要有近場強度分布、遠場特性以及相關的波面畸變，即反映了裝置特定位置的光束復振幅分布特性。

高功率激光驅動器近場測量普遍采用像傳遞系統縮束成像，成像畸變?cè)降停直媛试礁?，得到近?chǎng)分布的頻率成份就越多，但完全保真是不可能的，對于大口徑近場分布而言，小于mm尺度的起伏難于線性成像或無法測量。而遠場測量保真度則更難了，主要難點是：

1）測量的動態范圍大精度高（動態范圍4個量級以上）；

2）是位相畸變的不確定性造成實際遠場位置的不確定，測量時難于估計離焦量[4]。

目前各裝置報道的直接測量遠場方法采用“主瓣”、“旁瓣”分離測量的方法可解決第一個難題[5-7]。但解決第二個難題并沒有最佳的方案。其實解決遠場測量的第二個難點的最好方法是獲取高分辨率的波面分布，根據遠場和近場、位相之間的關系計算出最佳遠場位置。

波面的測量無疑比近遠場測量困難多了，常用的哈特曼光闌傳感器測量方法只能響應低頻波面，對于波面的中高頻成份無法測量。剪切干涉方法雖然從神光I裝置就開始使用，國內外也普遍采用此方法測量激光束波面[8-11]，但調整到適用量程難度高，單幅干涉圖解算不易，測量分辨率和精度并不理想。

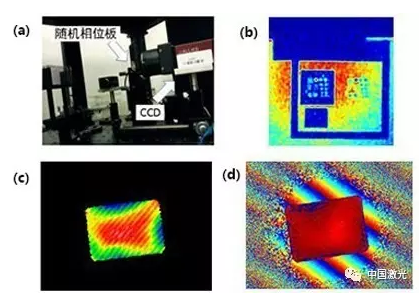

圖3 大口徑激光束波前在線精密測量 (a)是正在用于實際測量的系統照片，主要部分僅僅包括一塊隨機相位版和一個CCD，結構非常緊湊。(b)是一塊USAF 1951分辨率板被放置在光束匯聚透鏡的后表面時，所測量到的近場束強度像，從中可以看出分辨率在1.5mm左右，遠高于哈特曼傳感器的分辨率。（c）和是分別用干涉儀和所研制的測量設備對同一塊光學平板進行測量時所得到的透射函數，對比可以發現二者符合的較好。所研制的測量設備目前所達到的測量精度約為十分之一波長，這對于激光驅動器的在線波前檢測來說已經十分理想。

在首屆中國軍民兩用技術創新應用大賽獲金獎的高功率激光物理聯合實驗室劉誠研究員和朱健強研究員團隊研制的“新型激光光束光場在線測量?jī)x”以波前分束編碼成像為基本技術，實現了光束復振幅的直接測量，能同時獲得光束同一位置的光場分布和波面，為高功率激光裝置光束質量檢測提供了新的方法。

參考文獻：

[1]J. T. Hunt, J. A. Glaze, W. W. Simmons, P. A. Renard. Suppression of self-focusing through relay imaging and low pass spatial filtering[J]. Applied Optics, 1978, 17(13):2053-7.

[2]梁向春, 蔣玉柱, 施阿英. 高功率激光的光學特性測試[J]. 光學學報, 1982(2).

[3]支婷婷, 黃奎喜, 林尊琪, 等. 激光遠場CCD診斷儀[J]. 激光與光電子進展, 1997(4): 29~35.

[4]趙軍普. 高功率固體激光光束質量診斷方法研究[D]. 四川:四川大學, 2006.

[5]J. A. Caird, N.D. Nielsen, H.G. Patton. Beamlet focal plane diagnostic[J]. SPIE 1996, Vol. 3047:239~247.

[6] B. M. Wonterghem, S. C. Burkhart, C. A. Haynam, etal, National Ignition Facility commissioning and performance[J]. SPIE, 2004, Vol. 5341: 55~65.

[7]支婷婷, 黃奎喜, 沈衛星, 林尊琪. ?250孔徑脈沖激光束強度包絡測量[J].激光與光電子學進展, 1999(9): 74~77.

[8] P. J. Wegner, M. A. Hnesian, J. T. Salmon, et al. Wavefront and divergence of the Beamlet prototype laser[J]. SPIE, 199, Vol. 3492: 1019-1030.

[9] A. R. Barnes, I. C. Smith. A Combined Phase Near Field and Far Field Diagnostic for Large Aperture Laser System[J]. SPIE, 199, Vol. 3492: 564-572.

[10] Yang Y Y（楊甬英）, Lu Y B, Zhou Y M. A wavefront sensing technique with a radial shearing interferometry applied to adaptive optic system[J]. SPIE, 2002, Vol. 4926: 132-139.

[11]李大海, 趙曉風, 陳懷新, 等. 基于循環式徑向剪切干涉法的波前重建算法研究[J]. 強激光與粒子束, 2002, 14(2): 223-227.
