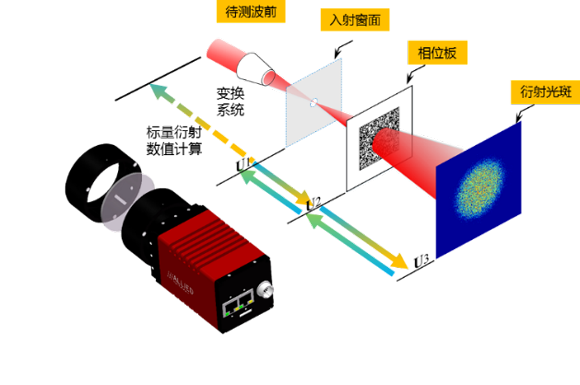

圖 CMI法波前測量實物圖

從空域上來看，隨機相位板的強散射作用使待測波前的點與點之間相互關聯，因而待測波前上的些許差異都將在CCD采集的衍射斑中產生很大差別（如下圖所示）。因此通過衍射光斑強度和入射窗面空域的限制，最終計算光場只能收斂于真實光場。

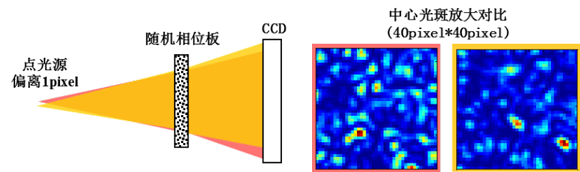

圖 不同入射波前在衍射斑中產生的差異

從頻域上解釋，隨機分布的相位板頻譜較寬，由于其與入射光頻譜的作用為一卷積過程。相位板的頻譜范圍越寬，所能構建的方程就越多，當方程數大于未知數個數（入射光頻譜）時，可求得唯一解。

簡而言之，隨機相位板的強調制作用加強了對現有空域及頻域的限制，增強了對波前的篩選能力，從而能夠獲得真實的振幅和相位。獲得待測波前的真實分布后，便可進一步提取出所需的近遠場強度分布、光束指向、能量聚集度等信息，實現對激光束的全面診斷。

CMI方法的應用

利用CMI方法研制的儀器具有結構小巧、測量速度快和精度高等諸多優點，可放置于驅動器內任何位置對光束波前進行實時精密檢測。它克服了現有直接成像法和哈特曼傳感器的不足，解決了只能通過干涉儀離線測量中高空間頻率的難題。目前該方法已成功在XXX國家激光裝置上進行了實驗驗證，測量出了單次脈沖的近遠場光場分布，實現了500μm的近場分辨率。

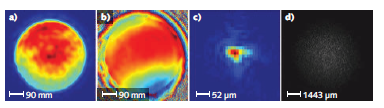

圖 NLF光場測量結果。(a)近場光強；(b)近場相位；(c)遠場光強；(d)記錄光斑

作為一種新型的波前測量技術，CMI方法同樣適用于光學元件的檢測，添加光源及準直模塊后即能實現干涉儀的功能，測量精度達到0.05λ?？紤]到其較高的測量動態范圍、對環境穩定性要求低、不需要參考光束等特點，該技術在元件測量領域具有很好的發展前景。另外，基于原理性的突破，CMI方法也有望在交叉學科如顯微成像、等離子狀態測量等領域創新應用。

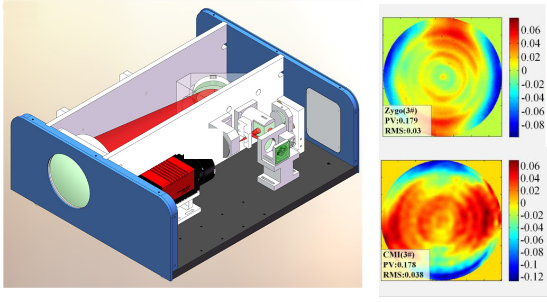

圖 CMI光學元件測量?jī)x器效果圖及測量結果

CMI波前測量?jī)x在國防工程和民用領域有著廣泛的應用前景，并可以打破發達國家在大型光學精密測量?jī)x器領域的技術壟斷。日前該項目榮獲首屆“中國軍民兩用技術創新應用大賽”金獎，并獲得評委會的高度評價。高功率激光物理聯合室對CMI波前測量?jī)x的未來充滿信心。
