芯片激光打標機——高精度、高性能、高效率!

星之球科技 來源:大族粵銘激光集團2017-06-15 我要評論(0 )

芯片芯片指內含集成電路的硅片,體積很小,常常是計算機或其他電子設備的一部分。它能夠在硅板上集合多種電子元器件形成電路,從

芯片

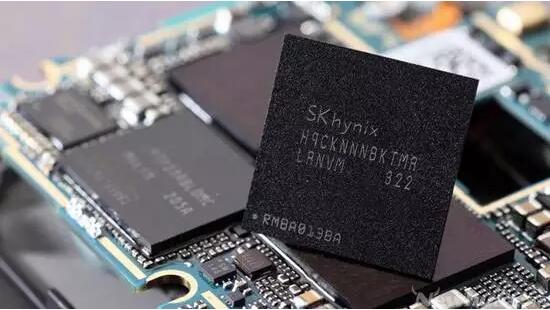

芯片指內含集成電路的硅片,體積很小,常常是計算機或其他電子設備的一部分。它能夠在硅板上集合多種電子元器件形成電路,從而實現某種特定功能。

在電腦的應用中,如果把中央處理器CPU比喻為整個電腦系統的心臟,那么主板上的芯片組就是整個身體的軀干。對于主板而言,芯片組幾乎決定了這塊主板的功能,進而影響到整個電腦系統性能的發揮。



作用

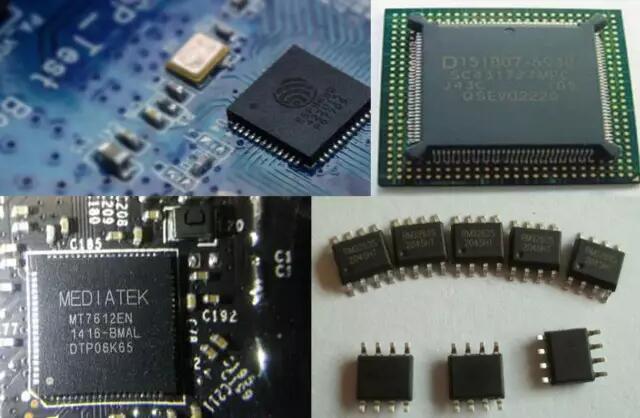

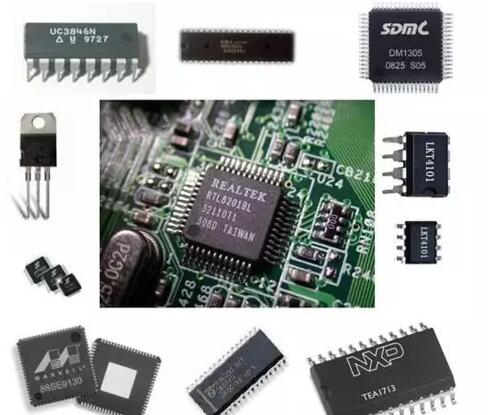

小小芯片在電子行業的作用非同小可,因為它不僅決定著設備的運行,還決定著產業。而為了識別和區分芯片,其表面會標記一些圖案文字,來傳達型號、序列號、生產編號、廠商、產地等重要信息。


芯片標識的加工
芯片標識的加工主要有絲印和激光打標兩種。傳統的絲印加工粗糙,標識易脫落給用戶使用造成不便。另外,也有些不良商家使用藥水或去字筆擦除芯片上的LOGO文字,以舊翻新、以次充好、篡改品牌。而激光打標機能彌補絲印加工的不足,已成為芯片標記的最佳加工工具。

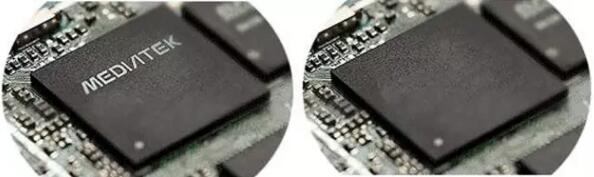

 傳統絲印標識用去字筆即可擦除

芯片激光打標有何“閃光點”

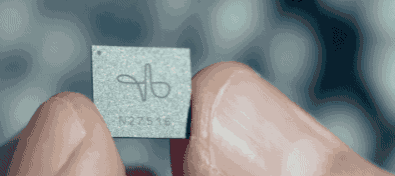

高精度——激光打標精細精密且為非接觸式加工,在材料表面可打0.1mm以下的細線以及0.5mm以內的字符、數字,特別適合電子芯片這種要求極細小圖形和文字的標識。
高性能——電子芯片產能較大、自動化程度高,激光噴碼設備預留多了接口,可與產品的自動化生產線控制系統實現對接,使生產控制更加智能化。
高效率——電子芯片對于標記品質及清晰度、永久性有較高要求,激光打標機能實現芯片的永久性清晰標刻,不因高低溫、酸堿性、摩擦等外在因素而消退標識。


為滿足電子行業的精細標記需求,大族粵銘集團芯片激光打標機橫空出世。旗下紫外激光噴碼設備具有熱效應極低、光束質量好、聚焦光斑細等優勢,特別適應于電子芯片等熱敏感性材料的標記以及極細微打標。


轉載請注明出處。

芯片激光打標
