3D打印是制造業領域的一項新興技術，被稱為“具有工業革命意義的制造技術”。近年來，隨著工業技術的進步，3D打印技術得到迅速發展并得到媒體的廣泛關注，各類3D打印技術被紛紛報道。面對眾多的3D打印技術，各位小伙伴是不是有點hold不住了？沒關系，下面小材為大家整理十大3D打印技術，用動圖的方式生動呈現出其原理，把高大上的3D打印技術拉下神壇！
金屬3D打印技術可以直接用于金屬零件的快速成型制造，具有廣闊的工業應用前景，是國內外重點發展的3D打印技術，本期繼3D打印原理高分子篇再次推出金屬篇，下面，小編帶大家分享NPJ、SLM、SLS、LMD和EBM五大金屬3D打印原理。
1NPJ（Nano Particle Jetting）
NPJ技術是以色列公司Xjet最新開發出的金屬3D打印成型技術，與普通的激光3D打印成型相比，其使用的是納米液態金屬，以噴墨的方式沉積成型，打印速度比普通激光打印快5倍，且具有優異的精度和表面粗糙度。
以下是Xjet設備工作過程：

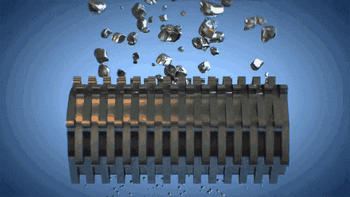

金屬顆粒細化

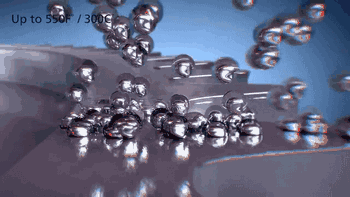

金屬顆粒分布在液滴中

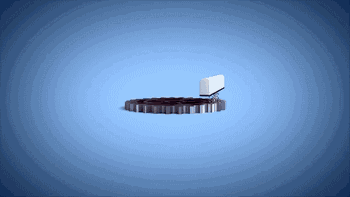

液滴噴射成型過程
液相排出過程

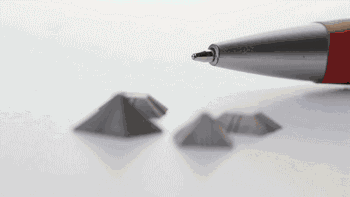

燒結后的制件
2SLM（Selective Laser Melting）
SLM即選區激光熔化成型技術，是目前金屬3D打印成型中最普遍的技術，采用精細聚焦光斑快速熔化預置金屬粉末，直接獲得任意形狀以及具有完全冶金結合的零件，得到的制作致密度可達99%以上。
激光振鏡系統是SLM的關鍵技術之一，以下是SLM Solution公司的振鏡系統工作圖：

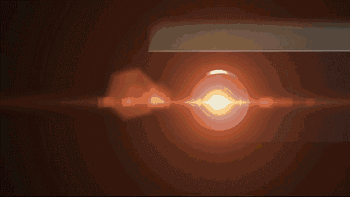

激光發射

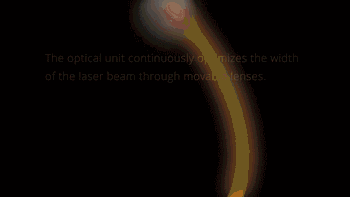

激光傳輸

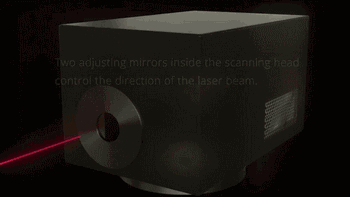

掃描振鏡

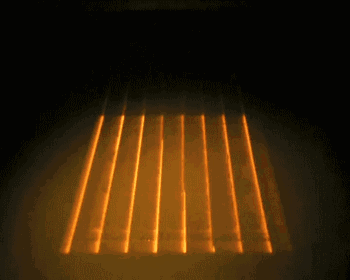

激光掃描熔化

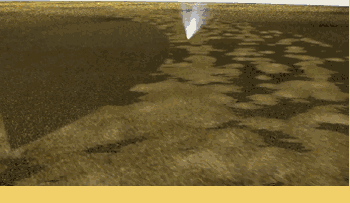

金屬粉末熔化過程
金屬3D打印過程中，由于制件通常較復雜，需要打印支撐材料，制件完成后需要去除支撐，并對制件的表面進行處理。
取出制件

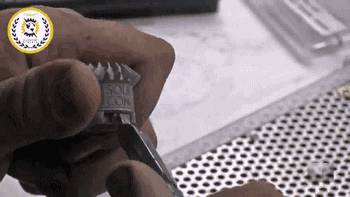

去除支撐
后處理
3SLS（Selective Laser Sintering）
SLS即選區激光燒結成型技術，與SLM技術類似，區別是激光功率不同，通常用于高分子聚合物的3D打印成型。
以下是SLS制備塑料制件的過程：
模型分層切片

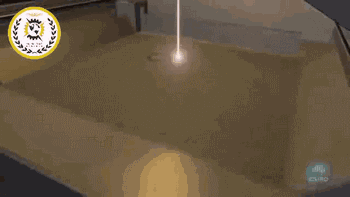

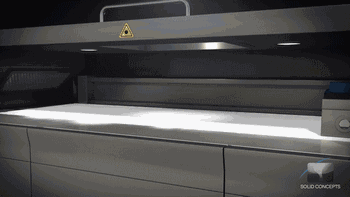

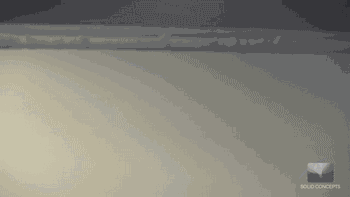

激光燒結過程

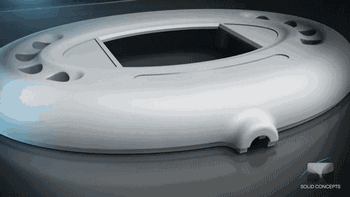

制件的取出

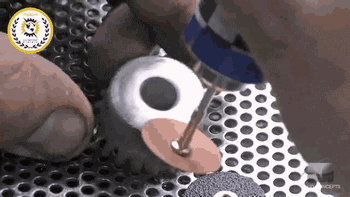

后處理
SLS也可用于制造金屬或陶瓷零件，但所得到的制件致密度低，且需要經過后期致密化處理才能使用。
SLS制造金屬零件
4LMD（Laser metal Deposition）
LMD即激光熔覆成型技術，該技術名稱繁多，不同的研究機構獨立研究并獨立命名，常用的名稱包括：LENS, DMD, DLF, LRF等，與SLM最大不同在于，其粉末通過噴嘴聚集到工作臺面，與激光匯于一點，粉末熔化冷卻后獲得堆積的熔覆實體。
以下是LENS技術的工作過程：

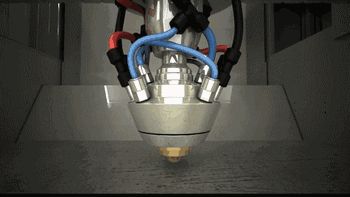

同軸送粉
構建過程
5EBM（Electron Beam Melting）
EBM即電子束熔化技術，其工藝過程與SLM非常相似，區別在于，EBM所使用的能量源為電子束。EBM的電子束輸出能量通常比SLM的激光輸出功率大一個數量級，掃描速度也遠高于SLM，因此EBM在構建過程中，需要對造型臺整體進行預熱，防止成型過程中溫度過大而帶來較大的殘余應力。
以下是EBM工作過程：
整體預熱
整體預熱
成型過程
熔化過程中粉末的變化
