近期，寧波材料所海洋新材料與應用技術重點實驗室博士生崔明君在王立平研究員和趙海超研究員指導下，利用可溶性導電聚合物聚（2-丁基苯胺）（PBA）將層疊的h-BN粉末剝離獲得了少層的h-BN納米片，并且將其加入環(huán)氧涂層中制備導電聚合物和h-BN協(xié)同增強的納米復合涂層。電化學和吸水率結(jié)果表明制備的復合涂層具有高阻抗模量和低吸水率，這將有利于實現(xiàn)復合涂層對金屬基底的長效腐蝕防護。進一步，通過微觀結(jié)構(gòu)及成分表征，復合涂層表現(xiàn)出優(yōu)異長效的腐蝕防護性能的機理——“阻隔和鈍化協(xié)同效應”。在長效腐蝕防護過程中，復合涂層中任意分散的h-BN納米片可以延長腐蝕介質(zhì)的擴散路徑，有效的阻隔水分子，氧氣以及腐蝕離子的滲入，延緩基底的腐蝕；其次，導電聚合物的存在導致在金屬表面形成一層致密的金屬鈍化膜，能夠有效防止金屬的局部腐蝕。相關研究成果于2017年11月發(fā)表在腐蝕專業(yè)期刊Corrosion Science（https://doi.org/10.1016/j.corsci.2017.11.022），并申請發(fā)明專利（申請?zhí)枺?016110095929）。

　　上述研究工作獲得中科院“百人計劃”（Y60707WR04）、中科院前沿科學研究計劃（QYZDY-SSW-JSC009）以及國家重點基礎研究項目（2014CB643302）的資助。

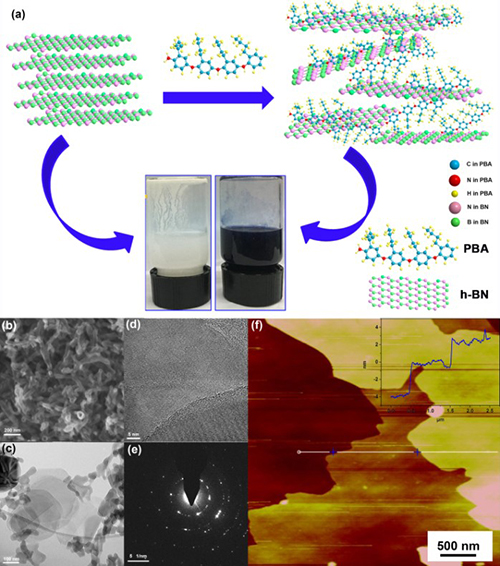

圖1 氮化硼分散機理圖

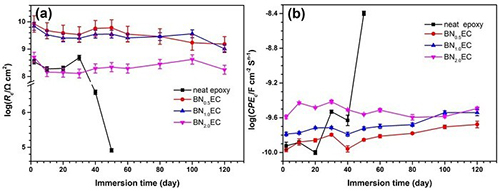

　　圖2 氮化硼改性復合涂層的耐腐蝕性能及防腐機理
