用數字制造工具升級“尺子”:激光切割顯神威

星之球科技 來源:科技日報2018-01-21 我要評論(0 )

中國有句成語叫做尺有所短,寸有所長,說的就是要用合適的尺寸去測量物體。要想測量得更加精確,你需要用正確的姿勢來使用尺子。

用數字制造工具升級“尺子”:激光切割顯神威

中國有句成語叫做“尺有所短,寸有所長”,說的就是要用合適的尺寸去測量物體。要想測量得更加精確,你需要用正確的“姿勢”來使用尺子。準備以下材料和工具:一臺可以上網的電腦;CorelDRAW或其他二維設計軟件;激光切割機及要加工的2-3mm板材。制作過程如下:

第一步:嘗試自己設計一把普通的直尺。對于一把尺子來說,最重要的是保證刻度的精確。所謂刻度,就是標記在尺子上的長度單位。我們通常在尺子上使用的長度單位是公制單位毫米和厘米。

在CorelDRAW軟件中,制作一個最普通的直尺,只要先畫一個矩形的圖形,再在上面按照毫米為單位,畫出刻度就可以了。比如要制作一個20厘米刻度、以厘米為單位刻度的尺子,先拉出一個大約21厘米長,3厘米寬的矩形,在畫上21條間隔1厘米的短線即可。

第二步:在激光切割機加工出尺子。在激光切割機上加工尺子也有小竅門,刻度、數字、單位等不能切透,要在激光切割軟件上學會分層輸出。以LaserCAD軟件為例,我們可以將尺子的輪廓設置為一個圖層,使用切割方式加工,刻度、數字、單位文字等不要切下的部分設置為另一個圖層,使用“雕刻”方式加工,或使用非常小的功率“切割”,只畫出輪廓,不會切斷,這樣才能做出一把能用的尺子。

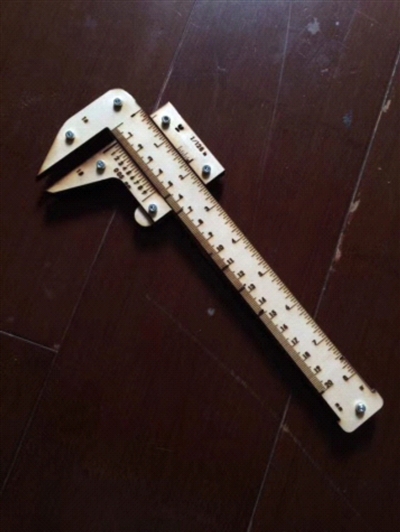

第三步,想要一把游標卡尺。在創客們的開源世界里,有很多大咖都在自己制作工具,而且樂于分享。比如在Thingiverse網站上的duckythescientist先生用激光切割機制作了一把精巧的游標卡尺,附尺由三片木片組成,用螺絲釘固定在一起,嵌套在主尺的外面,可以在主尺上左右滑動,測量精度可以達到0.05mm。要知道同樣精度的一把游標卡尺,在某寶上要賣幾十元甚至幾百元呢。

只要你有創客工具,就可以自己設計制作一把屬于自己的工具,豈不樂哉?
