摘要：為順應車身制造“輕量化、安全與節能”的發展趨勢，激光拼焊板在汽車制造工業中得到廣泛應用。激光拼焊板是將不同厚度、材質及表面狀態的鋼板使用激光焊接設備焊接在一起，沖壓制造成零件，以滿足對材料性能及厚度的不同要求。介紹了激光拼焊板技術的應用、優勢及制造工藝，其應用實現了減輕車身質量、增加車身剛度、減少車身零件裝配數量、提高裝配精度及降低汽車制造成本的目的。

汽車制造領域是當前最大規模使用激光焊接技術的行業，從汽車零部件生產到車身制造，激光焊接已經成為汽車制造生產中的重要焊接方法之一。激光拼焊板是將不同表面鍍層、材質及厚度的2 塊或多塊鋼板通過激光焊接方法拼接在一起成為毛坯件，然后在汽車制造廠沖壓制造成零部件。因其具有自由組合的性質，可將不同的鋼板進行拼接，作為激光焊接在汽車車身制造中的主要應用，實現了減輕車身質量、增加車身剛度、減少車身零件裝配數量、提高裝配精度及降低汽車制造成本的目的。

從20 世紀80 年代中期開始，激光拼焊板作為新技術在歐洲、美國及日本得到了廣泛關注。激光拼焊板工藝主要為汽車行業進行配套服務，尤其在車身生產、制造和設計方面，激光拼焊板的使用有著巨大的優勢。目前，由激光拼焊板生產的汽車車身零部件主要有前后車門內板、前后縱梁、側圍、底板、車身兩側的A，B，C柱、輪罩及背門內板等[2]，其中，門內板應用此工藝最多，其次是前縱梁。

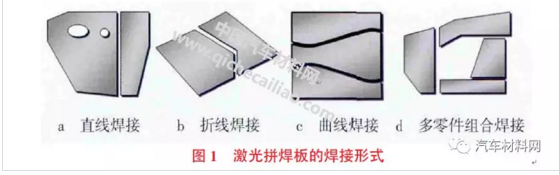

根據零件結構、功能及材料利用率等的不同，激光拼焊板的焊接形式，如圖1 所示。



激光拼焊板在汽車產品上應用后，有效提高了整車的各項性能，并且在降低制造成本方面具有顯著的優勢。采用激光拼焊板與傳統零部件產品制造工藝對比，其優勢，如表1 所示。

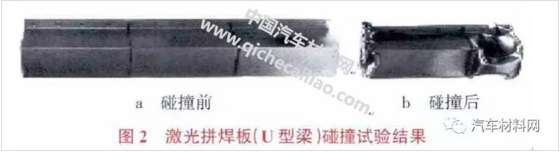

為驗證產品結構性能，對由3 塊不同強度的鋼板沖壓成U 型梁的激光拼焊板進行碰撞試驗，如圖2 所示。要求發生碰撞時兩端潰縮吸能，中間保持原有形狀。從圖2 可以看出，碰撞后按照設計要求兩端潰縮吸收撞擊能量，中間基本無變形。

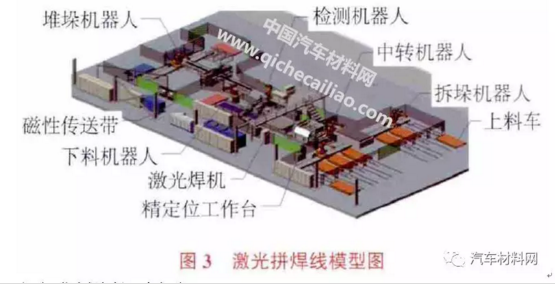

生產設備主要由三部分組成。1）傳輸裝置：包括上料車、拆垛機器人、中轉機器人、下料機器人、磁性傳送帶、打淺坑裝置及堆垛機器人；2）激光焊接設備：包括定位工作臺及激光焊機；3）檢測設備：包括在線無損檢測設備及檢測機器人。圖3 示出激光拼焊線模型圖。


主要工藝流程包括5個方面。

1）料片生產。把金屬板材或者金屬帶材裁剪成預定尺寸及形狀的料片，一般使用開卷落料線和擺剪設備進行鋼板的裁剪，保證必要的裁剪精度及良好的切邊質量。


2）上料工序。通過上料車、拆垛機器人及中轉機器人將料片放置到夾緊定位裝置。


3）加緊定位。經過預定位工作臺和精定位工作臺的2 次定位，將料片準確定位，準備焊接。


4）激光拼焊。在激光拼焊時，既要保證良好的經濟性，又要保證整個焊縫均衡，焊縫寬度等于原始材料的厚度并具有較好塑性，即沖壓形變能力，焊縫強度不低于被焊接材料中屈服強度低的材料的強度。


5）下料、焊縫檢測。通過機器人將焊完的板料抓起并豎立，待檢測機器人檢測完畢后，將板料放到磁性傳送帶。目前某些焊接設備具有在線不間斷質量監控系統，能夠在焊接過程中對焊縫位置、間隙、外形及焊接缺陷進行質量檢測。對激光拼焊焊縫缺陷，可以用電磁聲學法（使用橫向偏振平面波）以及微焦點X 光透視等傳統方法檢測，也可以用光學攝像來進行外形與局部缺陷檢測。


6）打淺坑、堆垛及抽檢工序。激光拼焊完成后，由于板料有厚度差，為補償板料堆放時的厚度不同，在板料打上淺坑，堆垛時保證堆齊。板料打完淺坑由堆垛機器人完成板料的疊放。在需要進行人工檢測時，堆垛機器人可以將板料放到檢測墻上，人工將其從線內移到線外，在全線不停機的情況下，進行人工抽查。在對拼焊板焊區質量進行生產抽檢時，應主要檢測焊縫的強度及塑性，包括對焊縫及焊區物理力學性能的試驗。

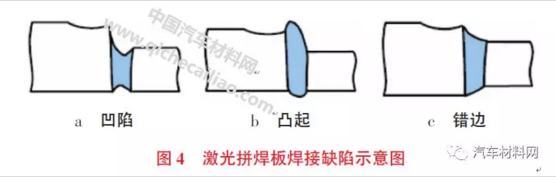

激光拼焊板焊接完成后易產生的質量缺陷，如圖4所示。質量控制標準為：上下凹陷深度不得超過薄板厚度的10%；上下凸起不能超過薄板厚度的20%；上下錯邊深度不得超過薄板厚度的10%。

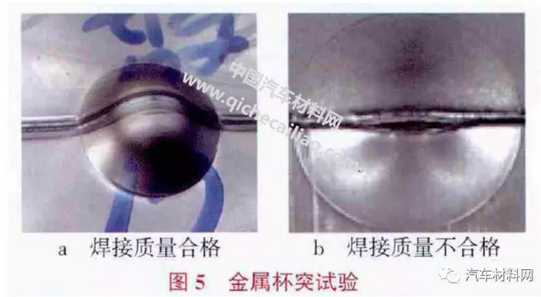

激光拼焊板質量試驗檢驗方法采用金屬杯突試驗檢測，圖5 示出金屬杯突試驗后的檢測結果。

隨著汽車工業將減重、節能、減排及提高汽車被動安全性作為汽車的發展趨勢，激光拼焊板得到了大量應用。在白車身結構件上使用激光拼焊板，可以減輕車身質量，顯著提高安全性能。在沖壓過程中, 材料能得到合理利用，降低了廢品率，同時減少對沖壓模具、裝配夾具及焊接設備的使用，降低了制造成本。因此激光拼焊板的大量運用是汽車工業發展的必然趨勢。
