自主新工藝 揭秘眾泰激光焊接

cici 來源:湘西眾發汽車2018-03-12 我要評論(0 )

隨著激光焊接技術的不斷發展和成熟,其強大的技術優勢、成本優勢越來越受汽車生產廠家的歡迎。作為汽車品牌的后起之秀, 眾泰汽車

 隨著激光焊接技術的不斷發展和成熟,其強大的技術優勢、成本優勢越來越受汽車生產廠家的歡迎。作為汽車品牌的后起之秀, 眾泰汽車正在迎頭趕上應用激光焊接技術的發展潮流。眾泰汽車焊裝生產線激光焊的成功應用,形成了諸多的技術沉淀,為后續開發車型的使用奠定了堅實基礎。

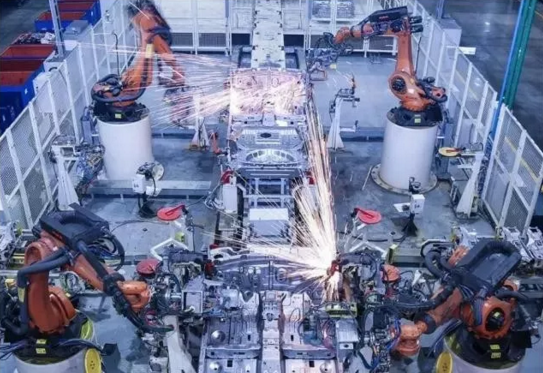

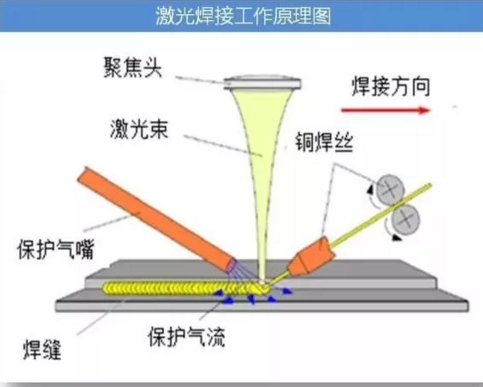

作為一項被中國消費者所喜聞樂見的焊接技術,激光焊接的原理是由激光發生器發出的激光束,聚焦在焊絲表面上加熱,使焊絲受熱熔化,潤濕車身上的鋼板,填充鋼板接頭的間隙,形成焊縫最終實現良好的連接。焊接后形成銅焊絲與鋼板之間的釬焊連接,銅焊絲與鋼板分別為不同元素,其形成的焊接層,為兩種不同元素高溫后形成的融合。相較于傳統的點焊,這種焊接方式焊接質量更好,速度更快,焊接部位強度更高。

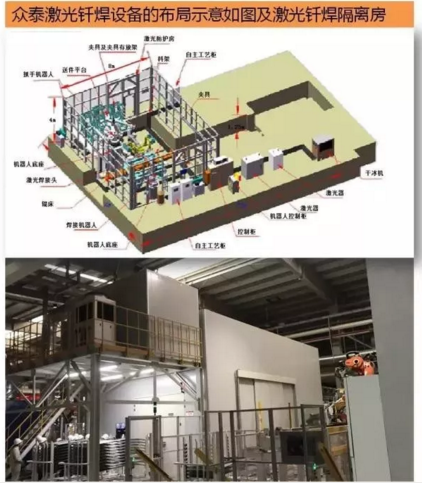

作為大批量工業生產激光釬焊設備的激光發生器,需要滿足設備可靠、工藝穩定、模塊設計靈活方便的特點。目前眾泰汽車激光釬焊選用的是國際知名品牌的激光焊設備,修建封閉的特殊隔離房,進行安全防護,裝置除塵系統,使用凈化水進行循環冷卻,使用光纖快速接頭進行切換維護。激光焊設備之間進行網絡通訊,及時有效的進行工藝調整。

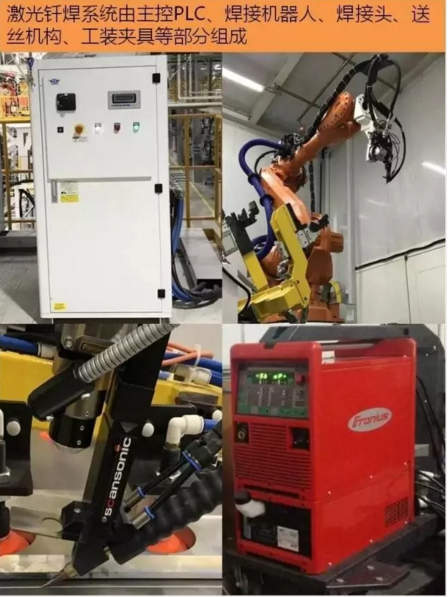

眾泰激光釬焊系統由主控PLC(主控可編程邏輯控制器)、激光焊接機器人、焊接頭、送絲機構、激光器、搬運機器人、激光房、工裝夾具等部分組成。

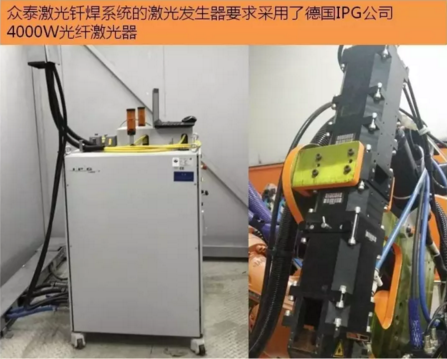

眾泰激光釬焊系統的激光發生器采用了德國IPG公司4000W光纖激光器,配備LaserNet 控制軟件??勺孕锌刂萍す馄鞲鞣N參數,并可對輸出激光進行波形控制,實現對激光器的遠程控制。激光發生器嚴格密封,有嚴密的安全防護系統,能防止可能發生的激光輻射對工作人員造成的身體傷害。

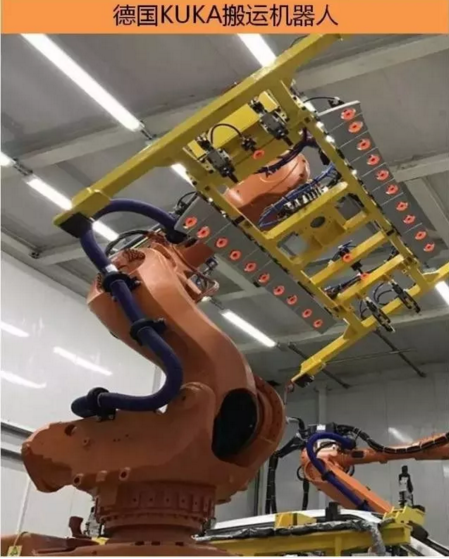

德國KUKA公司KUKA/KR420的機器人,承重超過420公斤,負責頂蓋定位工裝夾具的搬運。

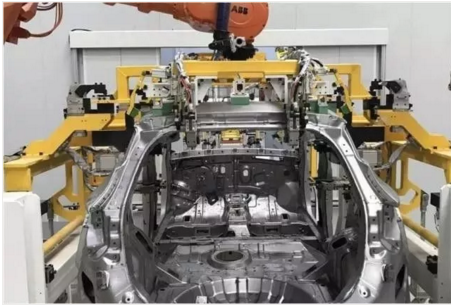

夾具系統是激光焊接中的重要組成部分,包括頂蓋定位夾具、底板定位夾具及固定頂蓋激光焊夾具的龍門架。夾具系統在激光房內預留空間,可以滿足多種車型激光焊頂蓋激光焊的焊接空間要求。

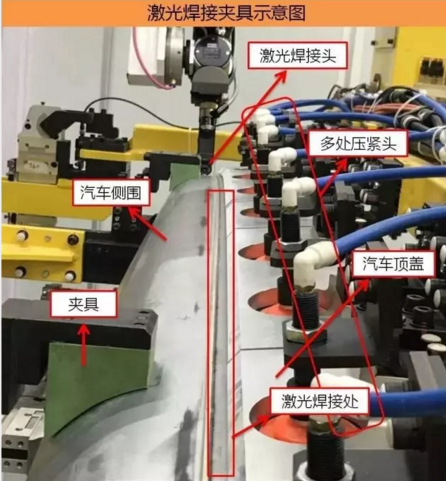

激光焊接過程中需要對焊接鋼板進行足夠穩固的夾緊,所以會設計專門的夾具。激光焊接夾具體積龐大、結構復雜,整體為框式結構,左右車身兩側用夾具型塊頂住、定位支撐好以后用汽缸夾緊。上部設計專門的汽車頂蓋激光釬焊的定位壓緊抓具,使用多個壓緊頭進行壓緊,用機器人抓住頂蓋,擺放在車身上,用汽缸夾緊,讓車身鋼板需要焊接的邊沿貼合足夠緊密。

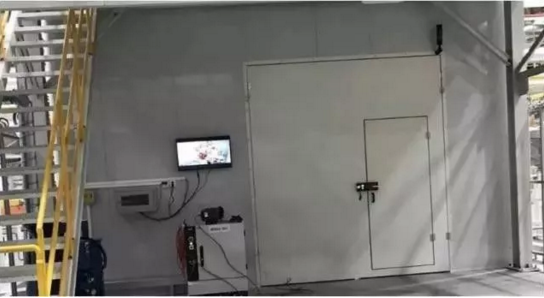

由于激光焊接所產生的激光對人體有一定的傷害,因此所有的反射和散射的激光都需要被封閉在激光焊接車間內,激光房墻壁材質要具有很好的反光效應或吸光效應。一般的激光焊接間選用鋁制或者帶涂層的鋼制,而以鋁材質的反光特性為優。操作工裝配或者車身自動輸入和輸出的安全門及安全光柵,用于維修和調試進出的門,激光房監控器2套(含液晶監視器和攝像頭),墻體拼合板為鋁合金材料。

激光房設置有兩個安全門,供人員及設備出入。安全門的軟硬件嚴格按照設計標準完成,可對安全門的狀態進行實時監控,安全門未正常關閉時,激光源無法出光;安全條件不滿足時,安全門無法打開。

此外整個激光焊接區域設置有5個緊急停止按鈕, 分別置于安全門旁、激光房內部、機器人控制器上和激光柜上。這些緊急停止按鈕可以在緊急狀態下停止工位設備的運行,在線監控可以實時監控機器人的作業情況。

激光釬焊是一項較為復雜的工藝,除了硬件設備,工藝調試也是核心技術。特別是激光光斑的位置、焊絲的送絲速度、激光光源的射入角度等工藝參數。

一般來說激光光斑并不會完全集中在銅焊絲上,因為這樣會對激光器光斑提出極高的要求,對現在應用于車身的激光釬焊來說既沒有必要也不劃算。一般情況先激光焊光斑約2/3的光斑照射在銅焊絲上,約1/3的光斑照射在車身鋼板上。這樣在焊絲融合的同時車身鈑金也進行了加熱。

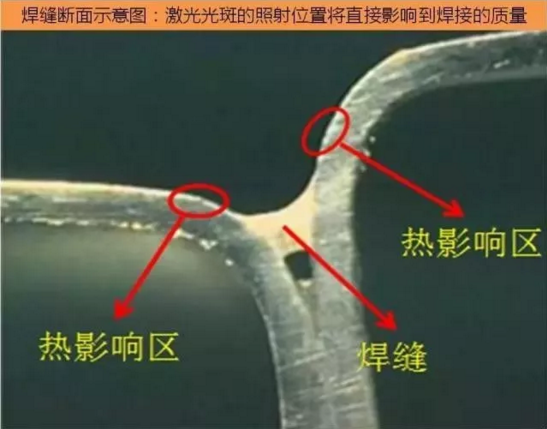

加熱后的車身鈑金區既是激光釬焊的熱影響區,對熱影響區大小的調試,直接關系的激光釬焊焊縫形成的焊接質量。 光斑位置不滿足,容易形成燒穿、虛焊等缺陷。此外送絲速度不滿足容易形成過燒和斷弧,光源角度不滿足容易產生激光反光逼停激光源等問題,因此整個激光焊接工藝都需要精準的調試,才能發揮出其作用。

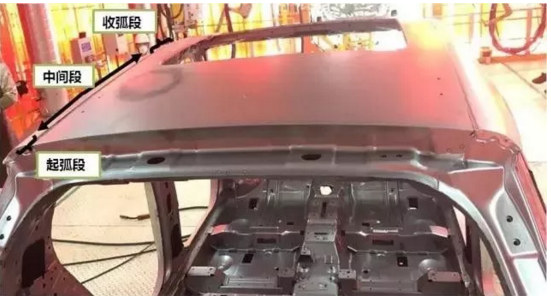

為得到完整、外形美觀、高質量的焊縫,進行長距離激光釬焊時,綜合考慮焊接出絲數據、焊接機器人行走速度、激光光斑位置等工藝參數,一般分三段進行焊接,分別為起弧段、中間段、收弧段進行焊接,每段應用對應的工藝參數,以保障焊接過程的流程和高效。

目前眾泰汽車使用的白車身頂蓋激光釬焊技術已經日趨完美,開始推廣到其下轄的新車型的開發中。逐步使用穩定、高效、成熟的焊接技術研發已經成為眾泰提高汽車質量的秘籍。此外,眾泰汽車已經對車身的四門內板的激光飛行焊技術,進行了引入和驗證,并在近期的新車型中運用。
