激光再制造作為一種較為先進的修復手段，在石油、煤炭、鋼鐵、電力、航空航天等行業具有廣泛的用途。激光再制造包括激光熔覆、激光淬火、激光合金化等技術，其中激光再制造中的激光淬火作為自動化控制的柔性加工方式，不僅可以使損傷的零部件恢復外形尺寸，幾乎不變形或少變形，且淬火后無需回火，淬火硬度比常規方法高。

繼《激光熔覆工藝介紹及應用案例》后，本文對激光再制造的另一工藝——激光淬火進行實際應用及分析。

一、激光淬火

激光淬火也稱激光相變硬化，屬于表面熱處理范疇。激光淬火通過激光束掃描工件表面，使工件表面迅速升溫到相變溫度以上、熔化溫度以下，然后停止或移開激光束，熱量從工件表面向基體內部快速傳導，表面得以急劇冷卻，使受熱層快速冷卻到馬氏體相變點以下，進而實現工件的表面相變硬化。

與激光淬火相對應的感應淬火及熱處理爐是常規的加工手段，然而感應淬火工具專用性高（一個部位一種感應器，甚至要求一種專用定位夾具）、不適應形狀復雜的零件、易產生淬火裂紋等缺點，而激光淬火具有自動化控制、柔性加工、零件變形小、淬火后無需回火、淬火硬度比常規方法高約5%~20%、低碳環保等諸多優點，這些優點使激光淬火加工逐漸受到關注。

二、激光淬火應用及工藝說明

本次激光淬火實驗以傳動軸為例，簡要介紹激光淬火工藝應用。

1、工件情況

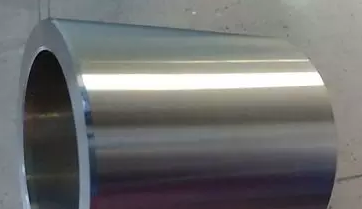

實驗工件傳動軸

2、淬火目標

（1）表面全部淬火

（2）表面硬度：>HRC51

（3）淬硬層深度：>0.8mm

（4）圓跳度：<0.01mm

3、實驗設備

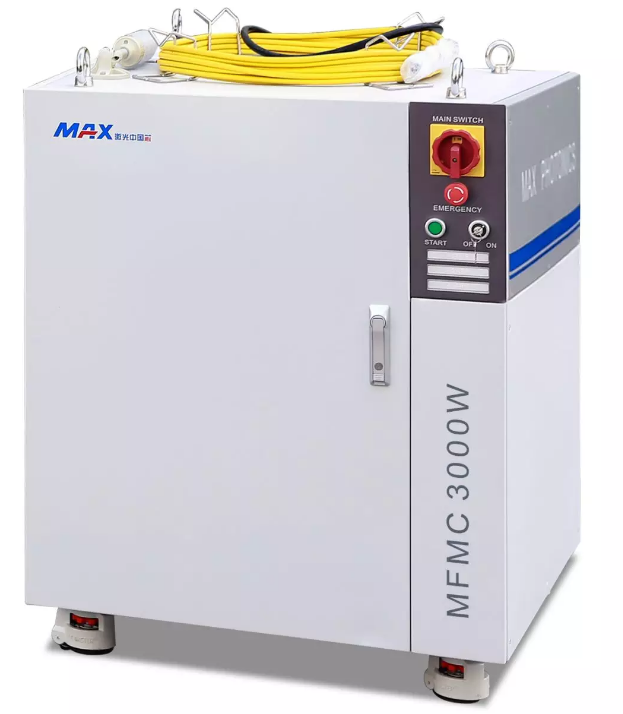

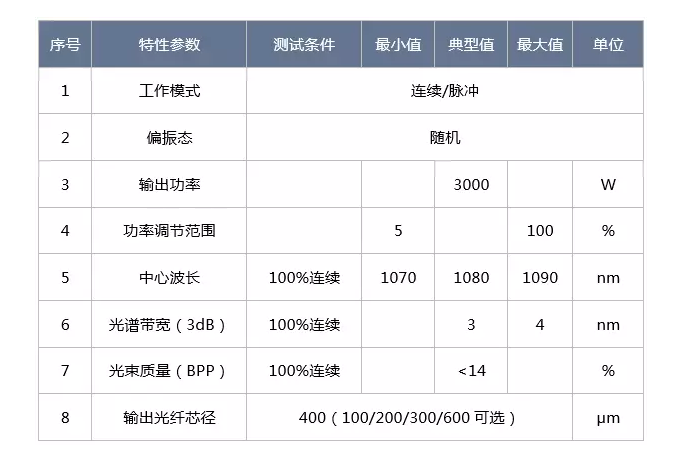

創鑫激光再制造專用MFMC-3000W多模連續光纖激光器，高效率、高可靠性、免維護運行、產品設計和測試都充分考慮了安全性。光電轉換效率高達30%。廣泛應用于不銹鋼、碳鋼、鍍鋅板、銅板、鋁板等厚板材料的高質量切割和焊接。

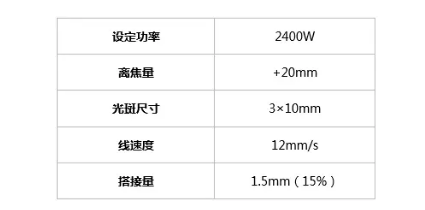

4、工藝參數設置

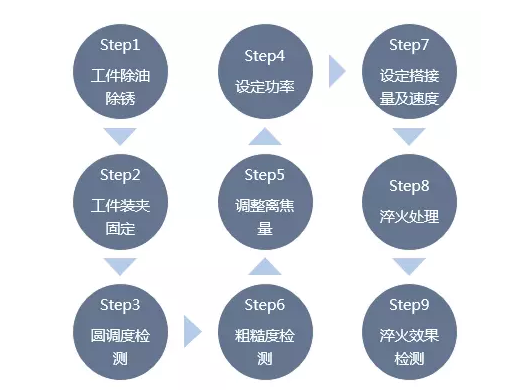

三、激光淬火步驟

四、淬火效果

根據工藝方案進行淬火處理后，表面硬度：HRC52-54，淬火深度0.8mm處硬度為HRC40-42，搭接軟化帶寬度0.3mm,硬度為HRC35-38，圓跳度<0.01mm，工件淬火前后圓跳度無變化，表面粗糙度無變化，無淬火缺陷。
