激光熔覆亦稱激光包覆或激光熔敷，是一種新的表面改性技術(shù)。它通過在基材表面添加熔覆材料，并利用高能密度的激光束使之與基材表面薄層一起熔凝的方法，在基層表面形成與其為冶金結(jié)合的添料熔覆層。

與堆焊、噴涂、電鍍和氣相沉積相比，激光熔覆具有稀釋度小、組織致密、涂層與基體結(jié)合好、適合熔覆材料多、粒度及含量變化大等特點，因此激光熔覆技術(shù)應(yīng)用前景十分廣闊。

從當前激光熔覆的應(yīng)用情況來看，其主要應(yīng)用于三個方面:一，對材料的表面改性，如燃汽輪機葉片，軋輥，齒輪等;二，對產(chǎn)品的表面修復，如轉(zhuǎn)子，模具等。有關(guān)資料表明，修復后的部件強度可達到原強度的90%以上，其修復費用不到重置價格的1/5，更重要的是縮短了維修時間，解決了大型企業(yè)重大成套設(shè)備連續(xù)可靠運行所必須解決的轉(zhuǎn)動部件快速搶修難題。三，快速原型制造。利用金屬粉末的逐層燒結(jié)疊加，快速制造出模型。

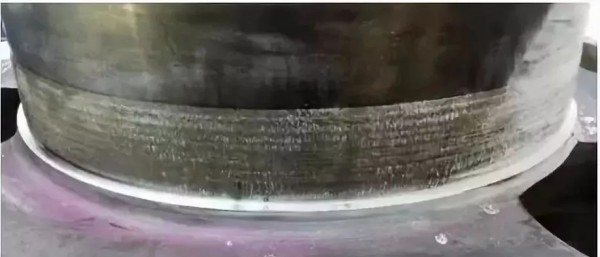

圖1 激光熔覆法修復行星架軸頸

風電零部件是大型風力發(fā)電機的關(guān)鍵部件。包括：輪轂，底座，齒輪箱體，行星架，機艙，電機殼，，風電法蘭，力矩支撐等。

風電零件如主軸、轉(zhuǎn)架等在維修過程中經(jīng)常發(fā)現(xiàn)拉毛或磨損嚴重，如不進行維修無法繼續(xù)使用，在采用激光熔覆法修復之前，多數(shù)零件都按報廢處理。采用該項特種修復技術(shù)后，可以大大提高了零件的二次利用率，減少了維修成本，并縮短了齒輪箱維修周期。

激光熔覆法修復零件工藝過程簡單、可靠，零件修復工藝如下：

1、對零件修復位置進行疲勞層去除，一般需進行局部打磨或車削，此過程對零件表面粗糙度無特殊要求；

2、根據(jù)零件材料特性進行預熱處理，防止出現(xiàn)裂紋等缺陷；

3、對預熱后的零件進行激光熔覆，一般可熔覆3~4mm，如果對修復位置硬度要求較高，熔覆厚度可能會相對降低，因為熔覆層越厚、硬度越高，在不經(jīng)過熱處理的情況下，大面積熔覆容易出現(xiàn)裂紋等缺陷。熔覆后的零件如圖2所示。

4、熔覆后進行去應(yīng)力退火以及著色探傷，保證零件經(jīng)過激光熔覆后無缺陷。

5、對熔覆層進行機加工，達到圖紙尺寸要求。

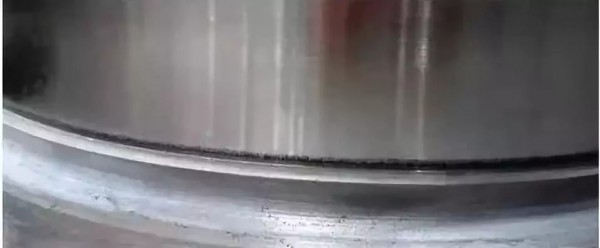

圖2 激光熔覆后的行星架軸頸

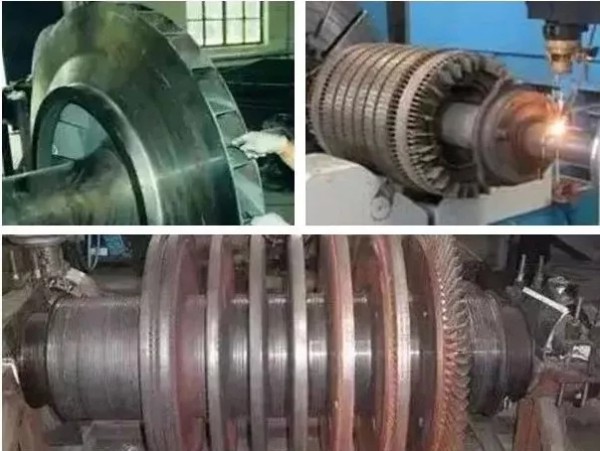

該技術(shù)除了應(yīng)用于各種零件和模具的修復外，還可廣泛應(yīng)用于耐磨、耐蝕復合鋼板的快速制造，耐磨零件的表面改性，各種失效零件的修復以及高性能復合零件、模具的快速制造等。其市場潛力巨大、經(jīng)濟效益非?？捎^，具有非常廣泛的應(yīng)用推廣前景。
