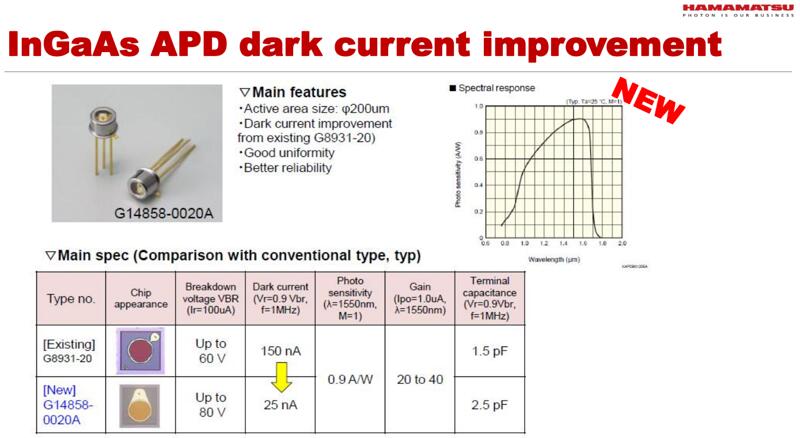

濱松InGaAs APD新品G14858－0020A的參數情況

4． 知微傳感《MEMS微振鏡——在混合固態激光雷達領域從“不為所知”到“落地開花”》

知微傳感是國內首家實現MEMS微振鏡在激光雷達方面批量落地應用的企業，可為客戶提供微振鏡應用全套解決方案。何偉先生介紹了MEMS激光雷達相比Flash激光雷達的優勢：角度可控制且不易受光源功率的限制。

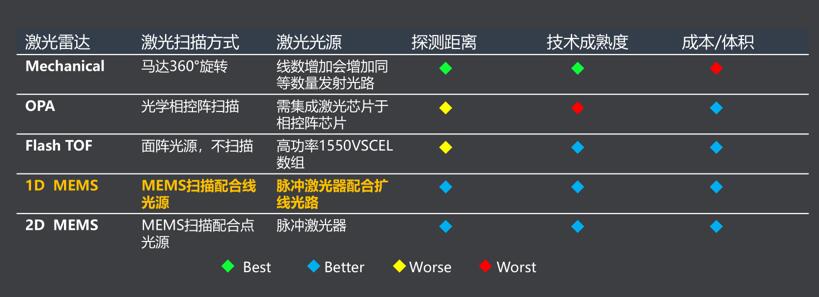

不同激光雷達技術比較

何偉先生為大家分析了采用2D MEMS微振鏡和1D MEMS微振鏡的激光雷達的差異?？傮w來講，MEMS微振鏡的頻率與鏡面直徑成反比，為了保證足夠的發射功率，微振鏡直徑一般大于3mm，頻率一般低于3kHz。而2D MEMS激光雷達的頻率與“幀率和線數乘積”成正比，不能同時增加幀率和線數；1D MEMS激光雷達的頻率與幀率成正比，線數與APD線陣單元數成正比，線數的增加不會影響幀率。

最后，何偉先生分別介紹了知微傳感幾款產品的參數及應用：固態激光雷達的核心掃描組件MEMS掃描模組P1130、為非車載激光雷達客戶定制的大尺寸掃描模組P1112、應用于MEMS 混合固態激光雷達的掃描模組和應用于工業物流等場景的高精度3D相機Argus 100。

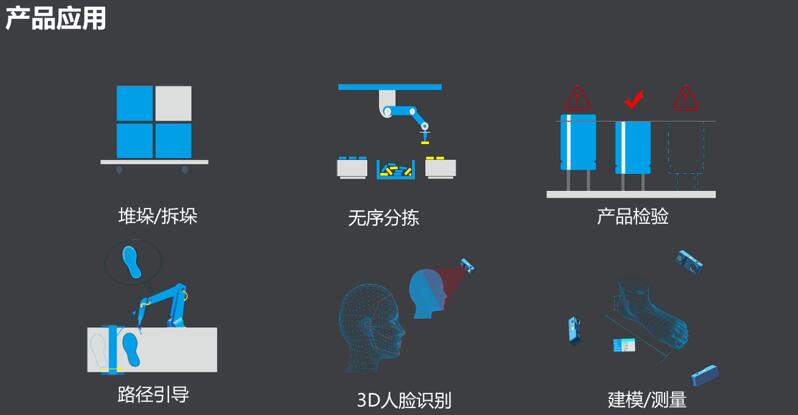

知微傳感提供的MEMS微振鏡掃描模組主要應用領域

5． Opus Microsystems《MEMS激光雷達技術與展望》

臺灣MEMS創業公司Opus Microsystems成立于2003年，將于2019年在深圳設立大陸運營中心。Opus Microsystems是一家專注于提供激光掃描方案的專業MEMS設計公司，開發了獨立自主技術與知識產權的MEMS掃描芯片及其應用方案。

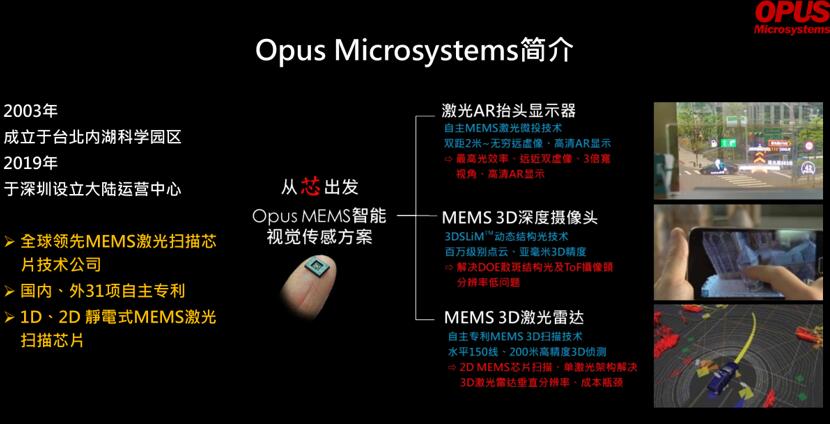

Opus Microsystems提供的基于MEMS掃描芯片的智能視覺傳感方案

楊光宇先生為在場觀眾簡單介紹了Opus Microsystems的核心技術和主要視覺傳感方案：（1）與iPhone大小相當?shù)腗EMS激光投影模組，無需投影鏡頭，可滿足遠近距離的清晰成像；（2）基于MEMS激光投影模組的AR 廣角激光抬頭顯示器具有高光效率、廣色域、高對比度的優點；（3）MEMS 3D深度傳感方案采用3DSLiM動態結構光技術，形成百萬級別點云，實現亞毫米深度精度。

MEMS激光雷達具有角分辨率與幀率高的優勢，可提供自動駕駛車輛對較遠距離物體和人的辨識能力，因此Opus Microsystems期望在2019年將其MEMS 3D深度傳感方案應用于L4／L5級自動駕駛車用激光雷達。楊光宇先生分享了如何選擇MEMS掃描芯片的經驗：（1）鏡面大小決定光束發散角，從而決定最遠探測距離和角分辨率，因此需要根據實際探測距離和角分辨率綜合選擇鏡面尺寸；（2）鏡面形狀，如果要兩軸發散角一致，則鏡面X軸和Y軸的尺寸不同，Opus Microsystems提供圓形和長方形的鏡面，以提升激光能量利用率；（3）對于共軸式掃描設計，掃描共振頻率與最遠探測距離和角分辨率成反正，因此需要根據實際探測距離和角分辨率選擇不同的掃描共振頻率。

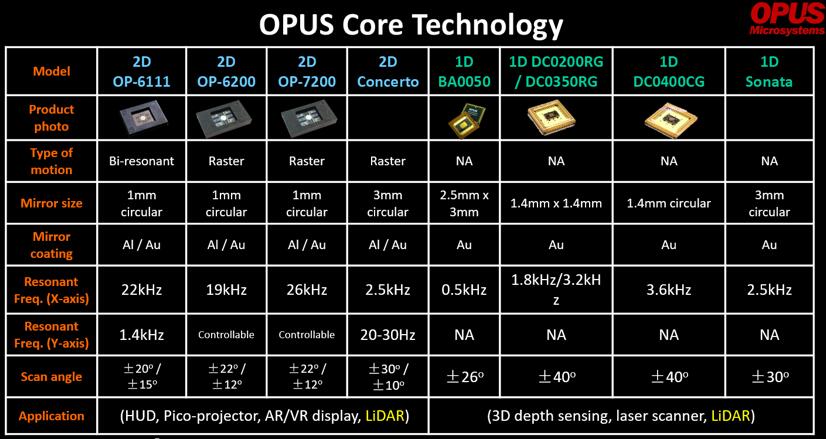

Opus Microsystems提供的核心MEMS掃描芯片

6． 炬佑智能《動態ToF與系統應用》

作為“微言大義”研討會的老朋友，劉洋先生的演講每次都能帶來新鮮的理念，其公司發展和產品研發也處于快速發展階段。炬佑智能已開發出包括分辨率為100 x 10、100 x 100、240 x 100、240 x 200、320 x 240等系列850nm和940nm ToF傳感芯片，并將推出VGA和百萬像素產品，同時還開發了智能3D控制芯片和智能發光發射芯片。炬佑智能也布局了模組、平臺、算法及應用的開發，與多家國內外業界領先企業有緊密合作。


炬佑智能與所有關鍵平臺進行無縫對接，以滿足客戶的不同需求

劉洋先生談到，與靜態的CMOS圖像傳感器相比，對ToF傳感器進行動態控制，可實現從3D感知到4D感知的擴展，達到更加智能的目的：（1）ToF傳感器對光的感知過程中，會受到光路散射、物體干擾、物體遮擋等各種問題，通過對發光芯片的智能設計，配合智能算法，可以提高ToF傳感器的精度，實現動態控制；（2）ToF傳感器也是對紅外光的感知，因此不僅可以感知深度信息，還可以實現對人體生理信息、物體材料等信息的感知；（3）ToF傳感器具有電磁特性，還能實現對被遮擋物體以及物體速度的感知。隨后，劉洋先生詳細介紹了炬佑智能在實現ToF傳感器4D感知方面所做的努力和取得的成果。

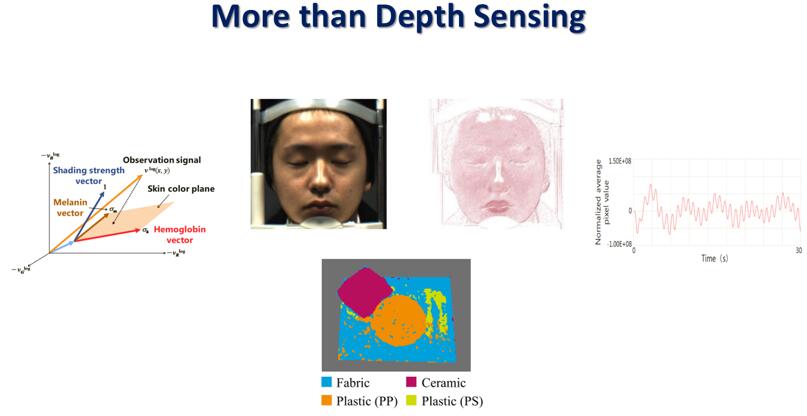

ToF傳感器實現從3D感知到4D感知的擴展

7． 上海技物所《應用于車載激光雷達的硅線性雪崩二極管》

程正喜先生的報告分為以下部分：（1）首先分析了車載激光雷達對光電探測器件提出的要求：高速和高靈敏度，線性雪崩二極管（APD）則是為數不多能滿足以上要求的器件之一；（2）行業標桿濱松公司推出的APD采用特殊工藝，對成本要求提出了挑戰，上海技物所采用通用的CMOS工藝來實現硅APD，在8英寸晶圓上以“PN結 ＋ 厚吸收區”的結構實現，工藝控制更佳；（3）從過噪聲因子、增益穩定性、暗電流、電容電壓特性（CV）等參數方面，與濱松的APD進行了詳細對比。

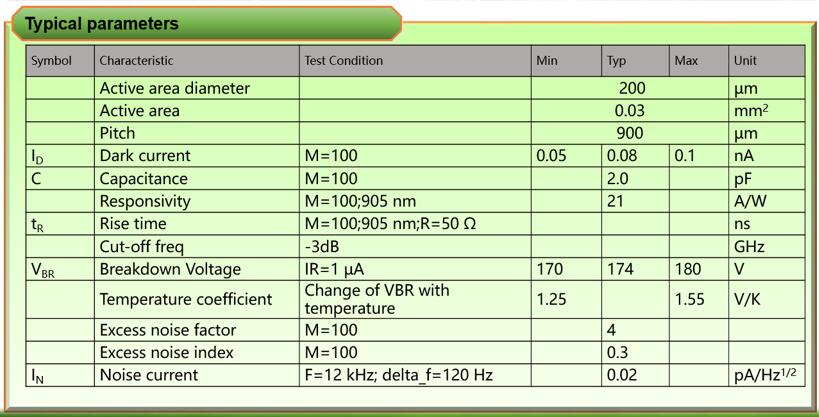

上海技物所程正喜團隊研發的硅線性雪崩二極管測試結果

8． 極魚科技《APA自動泊車領域TOF傳感器如何替代超聲波傳感器》

極魚科技是國內唯一正在量產的車規級ToF傳感器公司，已簽署威馬汽車3000萬量產訂單。極魚科技CEO房文新先生從“天時、地利、人和”三個方面分享了對自動泊車領域ToF傳感器替代超聲波雷達的落地方案和未來發展方向。

從“天時”方面，如同手機從功能手機向智能手機的轉變，汽車行業的趨勢也將是從功能性向智能性的轉變，未來購車人群將被創新交互功能所吸引，而“主戰場”就在中國。同時，隨著一汽、東風、長安整合成為國汽，解除外資股比，國家重點發展電動車，中國新勢力汽車格局已經形成，蔚來、威馬、小鵬已經獲得電動汽車領域的三張門票。

從“地利”方面，房文新先生用生動的視頻分析了超聲波雷達在泊車輔助中存在的問題，并給出了ToF傳感器代替超聲波雷達的優勢：對溫濕度不敏感，延遲時間短（8～20毫秒）測量距離大（0.1～15米）等。目前ToF傳感器與其他傳感器融合已經有不少落地方案，如自動泊車輔助、自動代客泊車、園區自動駕駛擺渡車、自動倉庫機器人、無人掃地機、外賣／送貨機器人等，未來有望實現一鍵式自動倒車入庫、自動找車、低速（低于30km／h）自動駕駛等應用場景。

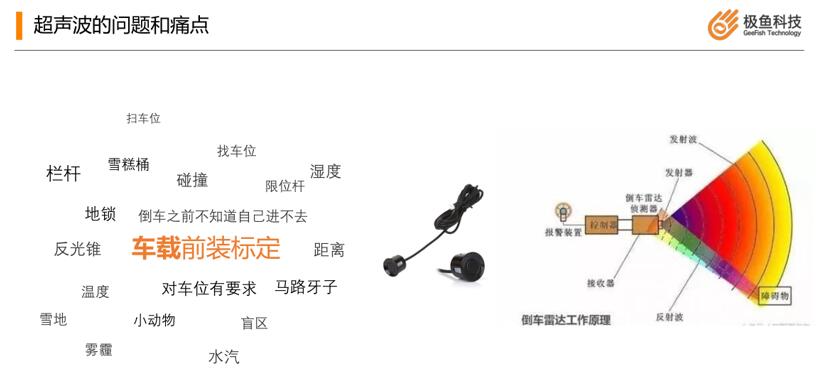

超聲波雷達的問題和痛點分析

“人和”方面，極魚科技已經打通了軟硬件，擁有自研算法，推出車規級（水星一號）、消費級（火星一號）、百元內低價版（月球一號）等ToF模組。極魚科技跟威馬、奔馳、博世、保時捷、百度、Visa、德邦、利亞德已經展開深度合作，以開放的態度與產業界展開更多深入的合作！

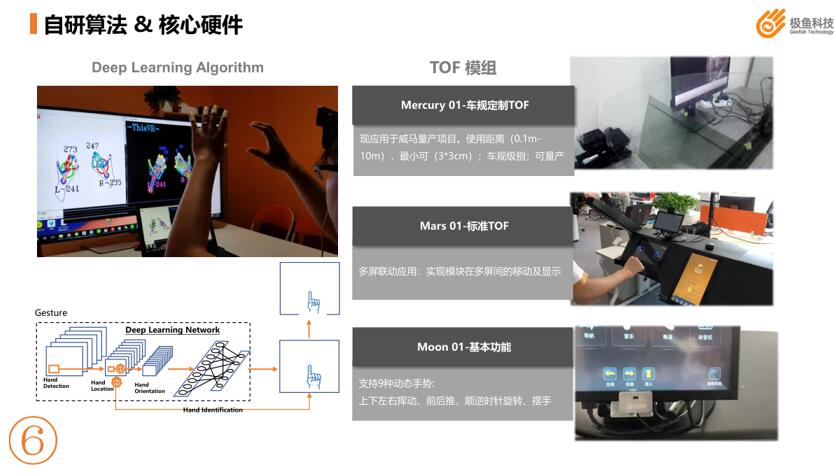

極魚科技的自研算法和核心硬件展示

為期一天的“第二十五屆“微言大義”研討會：激光雷達技術及應用”圓滿落下帷幕！激光雷達技術路線的多樣性，造就了相關元器件類型的豐富多彩，汽車激光雷達生態系統的建設進程日新月異！相信在2019年，全球激光雷達核心技術和元器件廠商將圍繞激光雷達系統展開更為深入的開發和合作，期待更多車規級激光雷達元器件誕生！

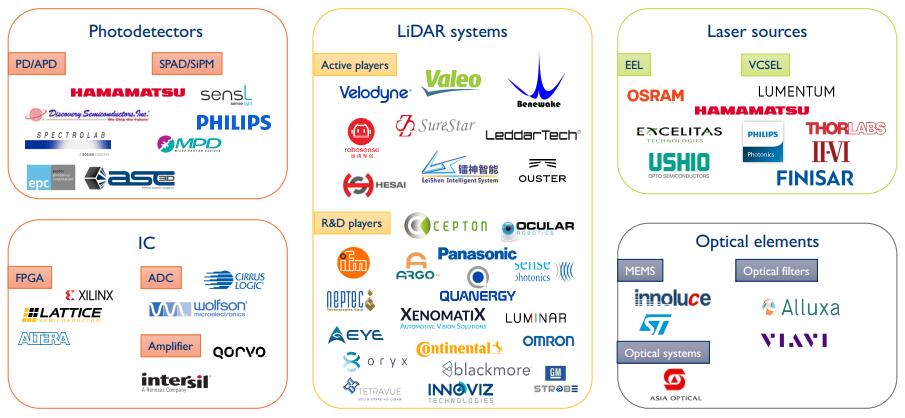

汽車激光雷達生態系統 （來源：《汽車和工業應用的激光雷達－2018版》）
