激光淬火技術(shù)是利用聚焦后的激光束快速加熱鋼鐵材料表面，使其發(fā)生相變，形成馬氏體淬硬層的過程。

激光淬火的功率密度高，冷卻速度快，不需要水或油等冷卻介質(zhì)，是清潔、快速的淬火工藝。與感應淬火、火焰淬火、滲碳淬火工藝相比，激光淬火淬硬層均勻，硬度高（一般比感應淬火高1-3HRC），工件變形小，加熱層深度和加熱軌跡容易控制，易于實現(xiàn)自動化，不需要象感應淬火那樣根據(jù)不同的零件尺寸設計相應的感應線圈，對大型零件的加工也無須受到滲碳淬火等化學熱處理時爐膛尺寸的限制，因此在很多工業(yè)領(lǐng)域中正逐步取代感應淬火和化學熱處理等傳統(tǒng)工藝。尤其重要的是激光淬火前后工件的變形幾乎可以忽略，因此特別適合高精度要求的零件表面處理。激光淬硬層的深度依照零件成分、尺寸與形狀以及激光工藝參數(shù)的不同，一般在0.3~2.0mm范圍之間。對大型齒輪的齒面、大型軸類零件的軸頸進行淬火，表面粗糙度基本不變，不需要后續(xù)機械加工就可以滿足實際工況的需求。

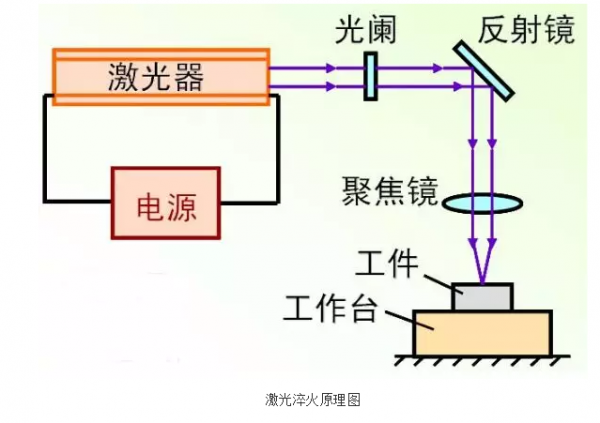

激光淬火原理圖

激光熔凝淬火技術(shù)是利用激光束將基材表面加熱到熔化溫度以上,由于基材內(nèi)部導熱冷卻而使熔化層表面快速冷卻并凝固結(jié)晶的工藝過程。獲得的熔凝淬火組織非常致密，沿深度方向的組織依次為熔化-凝固層、相變硬化層、熱影響區(qū)和基材。

激光熔凝層比激光淬火層的硬化深度更深、硬度要高，耐磨性也更好。該技術(shù)的不足之處在于工件表面的粗糙度受到一定程度的破壞，一般需要后續(xù)機械加工才能恢復。為了降低激光熔凝處理后零件表面的粗糙度，減少后續(xù)加工量，華中科技大學配制了專門的激光熔凝淬火涂料，可以大幅度降低熔凝層的表面粗糙度?，F(xiàn)在進行激光熔凝處理的冶金行業(yè)各種材料的軋輥、導衛(wèi)等工件，其表面粗糙度已經(jīng)接近激光淬火的水平。

激光淬火現(xiàn)已成功地應用到冶金行業(yè)、機械行業(yè)、石油化工行業(yè)中易損件的表面強化，特別是在提高軋輥、導衛(wèi)、齒輪、剪刃等易損件的使用壽命方面，效果顯著，取得了很大的經(jīng)濟效益與社會效益。近年來在模具、齒輪等零部件表面強化方面也得到越來越廣泛的應用。

一：?激光淬火的特點??

質(zhì)量優(yōu)勢?技術(shù)特質(zhì)?適用材料?實際應用??

1．淬火零件不變形?激光淬火的熱循環(huán)過程快?中碳鋼?大型軸類??

2．幾乎不破壞表面粗糙度?采用防氧化保護薄涂層?模具鋼?各種模具?

3．激光淬火不開裂?精確定量的數(shù)控淬火?冷作模具鋼?模具、刃具??

4．對局部、溝、槽淬火?定位精確的數(shù)控淬火?中碳合金鋼?減振器??

5．激光?淬火清潔、高效?不需要水或油等冷卻介質(zhì)?鑄鐵材料?發(fā)動機汽缸??

6．淬火硬度比常規(guī)方法高?淬火層組織細密、強韌性好?高碳合金鋼?大型軋輥??

二：激光淬火工業(yè)應用實例??

激光淬火技術(shù)可對各種導軌、大型齒輪、軸頸、汽缸內(nèi)壁、模具、減振器、摩擦輪、軋輥、滾輪零件進行表面強化。適用材料為中、高碳鋼，鑄鐵。激光淬火的應用實例：激光淬火強化的鑄鐵發(fā)動機汽缸，其硬度提高HB230提高到HB680，使用壽命提高2~3倍。
