隨著超快激光技術的快速發展,飛秒激光相對于傳統激光加工工藝的優勢越來越明顯。除了常規的激光切割、鉆孔應用以外,飛秒激光在玻璃表面涂層去除技術上的應用,也大放異彩,引領行業應用方向。
相比傳統納秒和皮秒加工,飛秒具有更短脈沖、更低熱損傷、無內應力、高精度等優點,對玻璃基材幾乎無損傷。
根據行業差異,飛秒激光去除玻璃表面涂層的效果要求也有所不同,其中以CIGS太陽能薄膜電池刻蝕和手機玻璃去油墨兩方面優勢明顯。
1.玻璃基板CIGS太陽能薄膜電池刻蝕
CIGS薄膜太陽能電池鍍膜后,根據電池板性能和最終封裝,需要在指定區域用激光進行刻蝕,從而保證太陽能電池統一完整封裝??涛g效果對電池的透光率、使用壽命等特性有直接影響。
傳統的納秒激光和皮秒激光,脈沖時間長,熱豫弛時間過長,熱影響導致去除鍍膜時仍然會有一定殘留,同時熱量對玻璃表面會產生損傷,從而降低了薄膜電池的透光率,并且使用壽命也將降低。

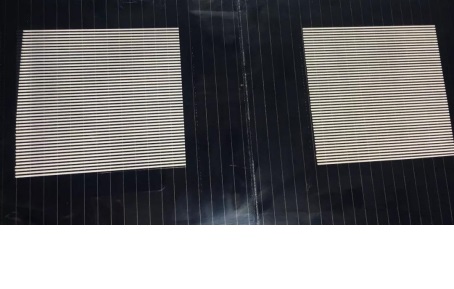

圖8 白色為激光刻蝕區域

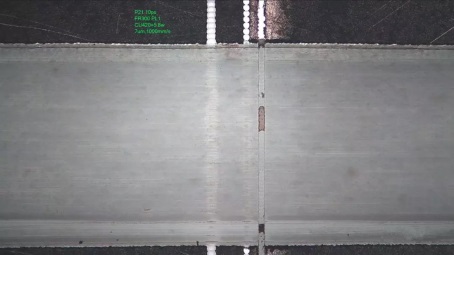

圖9-1 10ps效果,損傷基層鍍膜

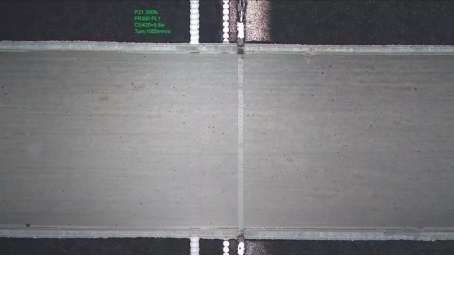

圖9-2 300fs效果,基層無任何損傷
武漢安揚激光技術有限責任公司研發的飛秒工業激光器FemtoYL系列產品,能有效解決上述問題。300fs超窄脈沖寬度,5000kHz超高頻率,200μJ高脈沖能量,<1.3光束質量,結合光路整形技術,可達到<10um的聚焦光斑,能使加工產品透光率高達90%以上,極大提高了CIGS太陽能電池轉換效率,同時對玻璃基材0損傷,有效提高了產品的合格率和壽命,具有傳統激光加工無可比擬的優勢。
2.手機玻璃蓋板去涂層
玻璃蓋板因其高強度、高硬度、對信號無干擾等優勢,在手機行業廣泛應用。目前手機玻璃蓋板的需求已經從單色玻璃發展到了多元化色調玻璃,如華為和蘋果系列。通常玻璃前蓋采用PVD鍍膜工藝,后蓋采用絲印工藝,并輔以激光加工去除指定位置的鍍膜或油墨。
傳統納秒紫外激光器去除涂層時,邊緣鋸齒狀明顯,并且熱損傷導致的玻璃強度明顯下降,降低蓋板的抗沖擊性。同時去除存在殘留,嚴重影響了攝像頭等功能孔位置的透光性。

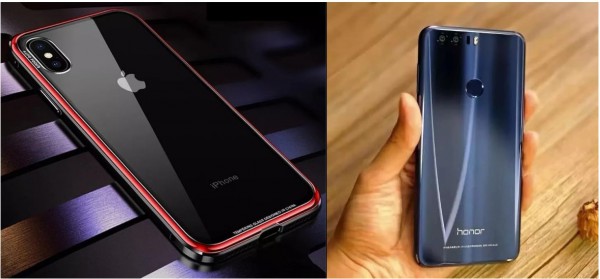

圖10 應用實例
圖11 對基材和邊緣無損傷
飛秒工業激光器FemtoYL系列產品,采用超短脈沖激光,結合優秀的光路結構,精確并高效的掃描來去除預設區域的涂層。同時,對玻璃沒有任何損傷,無內應力產生,幾乎不會降低玻璃強度。
隨著超快激光的不斷發展和行業需求的不斷推進,飛秒激光將會在科研領域,微電子器件,醫療器件,3C電子等更多領域的精密加工應用中,有更廣闊的發展空間。
