作者

袁泉 上海巨哥電子科技有限公司

1800年，英國天文學家赫謝耳發現紅外線。自此，隨著紅外輻射理論、紅外探測器以及紅外光學等不斷發展，紅外技術已經成為現代光電子技術的重要組成部分。

紅外線存在于自然界的任何一個角落。事實上，一切溫度高于絕對零度的物體時時刻刻都在不停地輻射著紅外線。紅外技術早期受到了軍事部門的關注，因為它提供了在黑暗中觀察、探測軍事目標自身輻射及進行保密通信的可能。

1

紅外熱成像儀基本原理

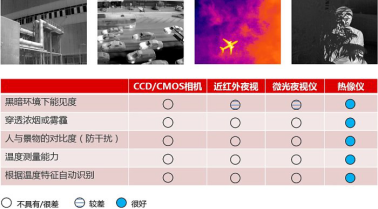

紅外熱成像儀作為紅外技術標志性的成就，不僅在軍事上扮演著極其重要的作用，在民用領域也大有用武之地。除了具有夜視功能，紅外熱像儀可實現全像面遠距離準確測溫。

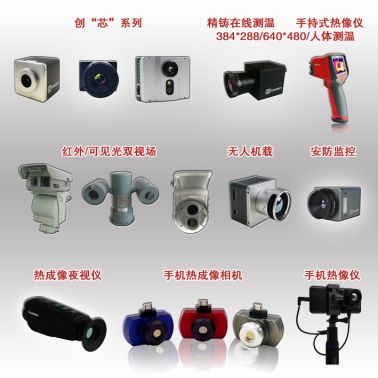

圖 各種類型的紅外技術熱像儀產品

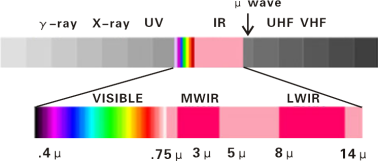

與傳統的紅外測溫儀多點測溫取平均值相比，紅外熱成像儀可實時獲得全像面溫度分布圖。紅外熱成像儀通過被動接收物體發出的8-14 μm長波紅外波段的輻射信號，利用光電技術將該信號轉換成可供人類視覺分辨的紅外圖像，并計算出溫度數值，將物體的溫度分布狀態直觀地表現出來。

紅外熱像儀通常由光機組件、調焦/變倍組件、內部非均勻性校正組件（以下簡稱內校正組件）、成像電路組件和紅外探測器/制冷機組件組成，其中核心部件紅外探測器早期被國外壟斷。

隨著國內優秀的紅外熱成像儀廠商不斷探索，自主研發和生產探測器，帶來了成本上的降低，使得熱像儀在商用領域異軍突起。其中上海巨哥電子科技有限公司作為紅外熱成像技術的高新技術企業，是國內擁有自主探測器的紅外廠家之一，其紅外熱像儀不僅將溫度場轉換為直觀的圖像，同時實現了在各種嚴苛條件下的長期穩定運行，展現了其卓越的可靠性，結合智能算法和大數據分析，在工業4.0時代提供了新的解決方案。

2

紅外熱像儀的典型應用

電力系統

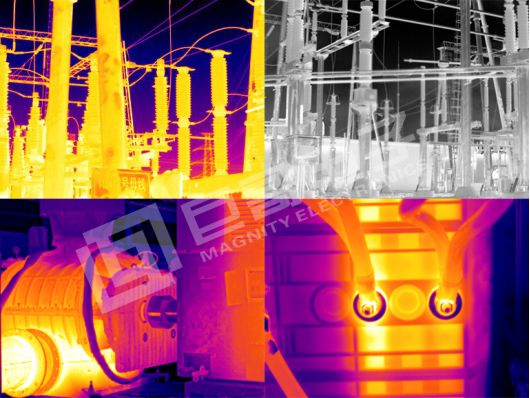

在電氣設備的檢測維護領域，采用紅外熱成像儀對所有電氣設備、配電系統（包括高壓接觸器、熔斷器盤、主電源斷路器盤、接觸器）以及所有的配電線、電動機、變壓器等進行紅外熱成像檢查，可以保證所有運行的電氣設備不存在潛伏性的熱隱患，能夠有效地防止火災、停機等事故發生。

軌道交通

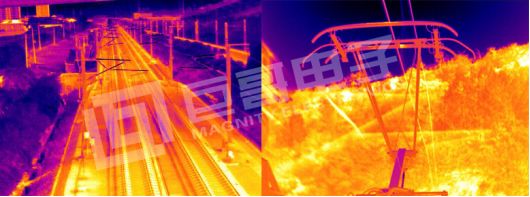

隨著城市高速發展，高鐵、地鐵進入了網絡化運營時代，高效率背后的隱患也隨之相伴而生，“防患于未然”，如何減少地鐵故障發生，必然是最值得我們深思的問題。高鐵、地鐵所需的能源是由供電系統來提供，通過受電弓與接觸網導線之間的接觸而將電流引導到機車上，從而牽引列車運行。由于受電弓與輸電導線之間是一種彈性接觸，一旦發生接觸不良或脫開，就會使列車的牽引電動機的功率降低或干脆失去電流，從而造成列車減速甚至停車。通過高速紅外熱像儀實時進行觀測，每秒鐘可采集高達100幅的紅外熱圖，再配合后端的智能分析算法，就能實時監控受電弓的當前工作狀態，對潛在的故障和發熱進行提前報警，從而有效避免了事故的發生。

智能手機配件

紅外熱像儀在工業領域的發展方興未艾，但是動輒上萬元的價格讓普通消費者望而卻步。基于自主研發的核心探測器帶來的成本下降，消費級熱成像相機開始面向市場。例如巨哥電子推出的紅外熱成像相機C1，就將價格降到兩千元以下，讓普通的安卓手機變成一部便攜式紅外熱像儀。

3

總結

隨著我國經濟持續發展和紅外成像產品的不斷普及，市場對于紅外熱成像儀的需求也日趨旺盛。由于紅外熱成像儀產品應用廣泛，未來對紅外熱成像儀的市場需求也將會保持持續穩定增長的態勢。

基于自主研發核心探測器帶來成本上的優勢，紅外熱像儀除了在傳統工業領域?qū)崿F(xiàn)大批量應用外，在新興行業的推廣對紅外廠家來說也是將要面臨的機遇和挑戰，市場對微型化、智能化產品需求不斷上升，這不僅需要我們在產品硬件上不斷創新突破，而且在軟件功能上滿足更多客戶需求。
