隨著手機的發展，手機外殼材質從最初的塑料、金屬到目前的玻璃、陶瓷非金屬，手機外觀變得越來越美觀。但由于陶瓷或者玻璃的特性無法代替手機中框這個手機支架的功能，所以手機中板一直還是采用金屬材質。

　　為了使手機中板具有更多的功能，手機生產商們在加工過程中采用了激光技術。脈沖光纖激光器因在金屬材質加工方面優勢明顯，得到了廣泛的應用，比如激光鐳雕手機中板導電位。

　　一、概念

　　導電位——手機金屬框氧化處理后，表面絕緣，根據信號傳輸需求的位置，激光在對應位置剝除氧化層，剝除氧化層的位置即為導電位，導電位上安裝不同的元器件，即可實現電路互通。

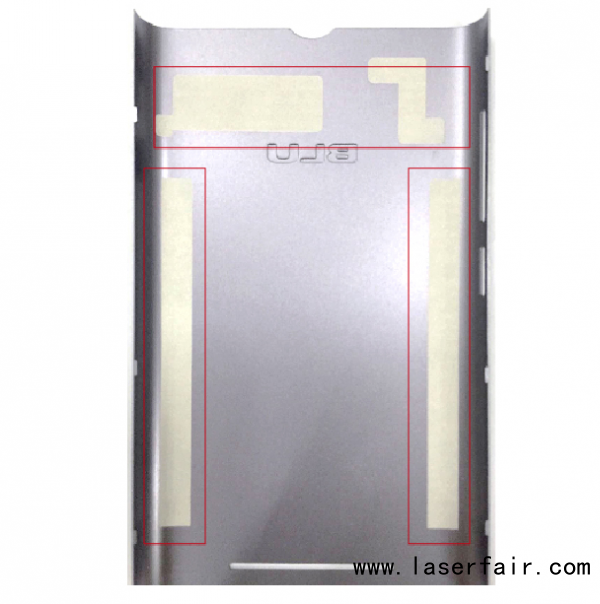

導電位示意圖

　　1、手機上的導電位分為兩種：

　?、俪Ｒ?guī)導電位只要剝除氧化層起到導電作用即可；

常規導電位放大效果1

常規導電位放大效果2

　?、隰~鱗紋導電位剝除氧化層的同時底紋呈現魚鱗網格狀，具有紋路清晰、板面亮白不易氧化，導電性好等優勢，也是目前較為先進的手機導電位技術。（華為手機中板均使用魚鱗紋導電位）

　　2、魚鱗紋導電位要求：

　?、賱兂謾C中板表面氧化層，可導電；

　　②導電位高亮度，鏡面反光；

　?、墼?00倍顯微鏡下，呈現坑與坑緊密規則有序排布，近似魚鱗狀效果。

魚鱗導電位放大效果1

魚鱗導電位放大效果2

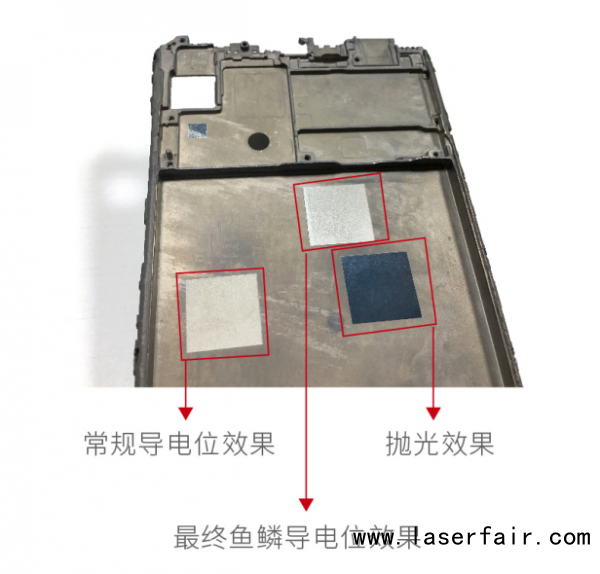

　　3、魚鱗紋鐳雕工藝步驟：

　?、賿伖馐謾C中板導電位底紋：慢速剝除氧化層，同時可以起到拋光底紋作用，形成高亮度鏡面效果。

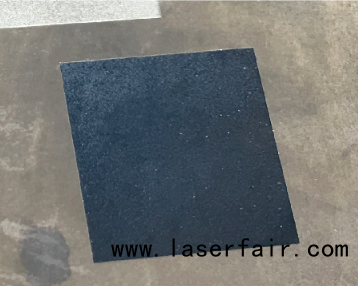

拋光效果

　?、谑謾C中板導電位打點：快速在手機中板拋光位置打點，打出緊密排布點狀，形成魚鱗狀效果。

　　二、適用激光器

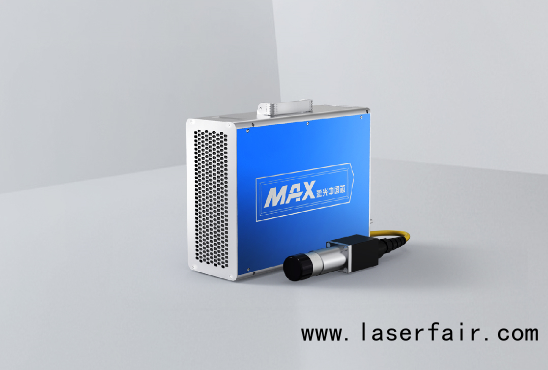

　　創鑫50W脈沖調Q光纖激光器

　　優勢：

　　1.光束質量好，雕刻精細；

　　2.單脈沖能量大，金屬深雕能力強；

　　3.內置紅光，精準指示；

　　4.體積輕巧，易于集成；

　　5.密封結構，防塵防潮。
