碳纖維增強聚合物（CFRP）組件通常是使用緊固件組裝。在一般工序下，通常是在固化和鉆孔后把緊固件粘在CFRP組件上。最近，CarboLase項目的支持團隊想出了一種新方法，使用超短脈沖激光在紡織結構預成型件的緊固件上進行鉆孔，其精確度可達微米級。

在CFRP組件固化之前，便將這些高精度切割而成的緊固件整合在一起，從而可以縮短生產過程，節省時間。2019年，該項目團隊?wèi){此項技術在著名的美國CAMX獎中贏得了“綜合實力”這一類別的分項獎。

該技術是與LUNOVU公司、KOHLHAGE緊固件公司、AMPHOS和弗勞恩霍夫激光技術研究所（FraunhoferILT）共同開發的CarboLase項目的成果，項目的關鍵創新是使用了超短波脈沖激光輻射對紡織結構型預成型件進行高精度加工，以及全自動金屬緊固件預埋兩項技術。作為機械銑削或鉆孔工藝的替代方法，激光加工具有無磨損操作、高靈活性和微米范圍內最高精度的優點。采取金屬緊固件預埋可避免對固化后CFRP組件再鉆孔導致的性能損失。

CarboLase項目的成功預示著新一代CFRP構件的誕生

碳纖維增強聚合物（CFRP）是用途最廣泛的復合建筑材料之一。它把聚合物基體與高強碳纖維的優異機械性能整合起來，從而形成了高強度、高剛度、低密度的解決方案。在現在這個能源和資源效率備受關注的時代，為什么CFRP至今仍難以實現真正的突破呢？原因有兩個：一是因?yàn)樗鼈兊纳a(chǎn)成本高，二則是因?yàn)闄C(jī)加工CFRP組件的難度大。

2017年3月，弗勞恩霍夫激光技術研究所（FraunhoferILT）與來自研發機構和工業領域的四個合作伙伴啟動了一個項目。該項目的主題為：“高效、自動化和實時量身定制的碳纖維增強聚合組件制造”，隨后獲得了歐洲區域發展基金（ERDF）的資助。

該項目的目標很明確：幫助德國西部北威州的中小型企業們成為該項目上技術領導者，從而提高北威州的中小型企業們?cè)趪?guó)內和國際舞臺上的長期競爭力。項目目標明確，主要通過簡化CFRP生產工藝、降低成本來達成。

CFRP組件的傳統組裝方法是在成型的CFRP模塊上鉆孔，然后粘上金屬緊固件，螺紋嵌件是其中的一個例子。用輕量級組件替換常規零件需要CFRP零件與常規零件之間的連接，兩者之間應可拆卸且牢固。

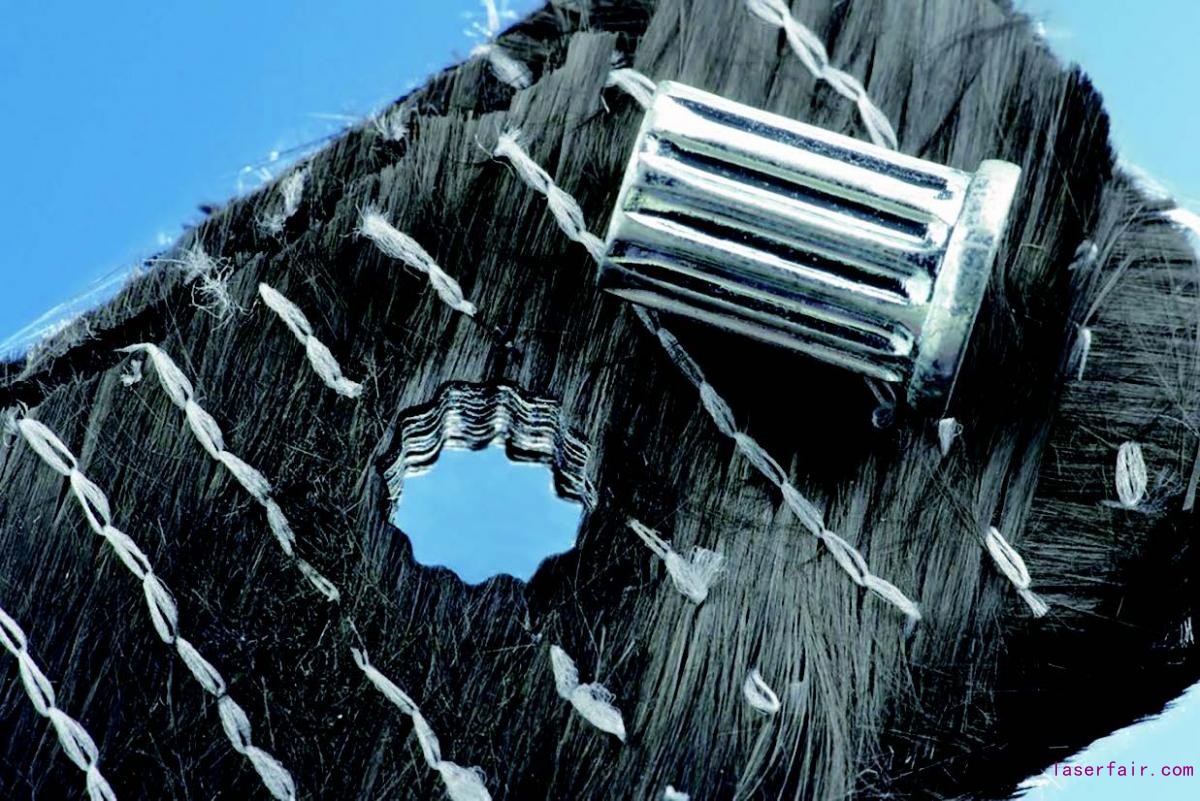

圖1 使用超短脈沖激光束鉆孔的碳纖維預成型件，該切割件具有星形切 口和成比例的金屬嵌件

圖2 在不造成任何熱損害的情況下對紡織結構預成型件進行機加工 是使用超短脈沖激光一種新穎的特征

CarboLase 激光項目另辟蹊徑，開 發出了不同的解決方案。把緊固件整 合到紡織結構預成型件之中，隨后， CFRP 組件通過附加固化工藝與嵌入件集成起來，這可以可以大大縮短整 個生產工藝周期，然而只適用于紡織 結構預成型件中的緊固件的開孔和鉆 孔非常精確的時候。

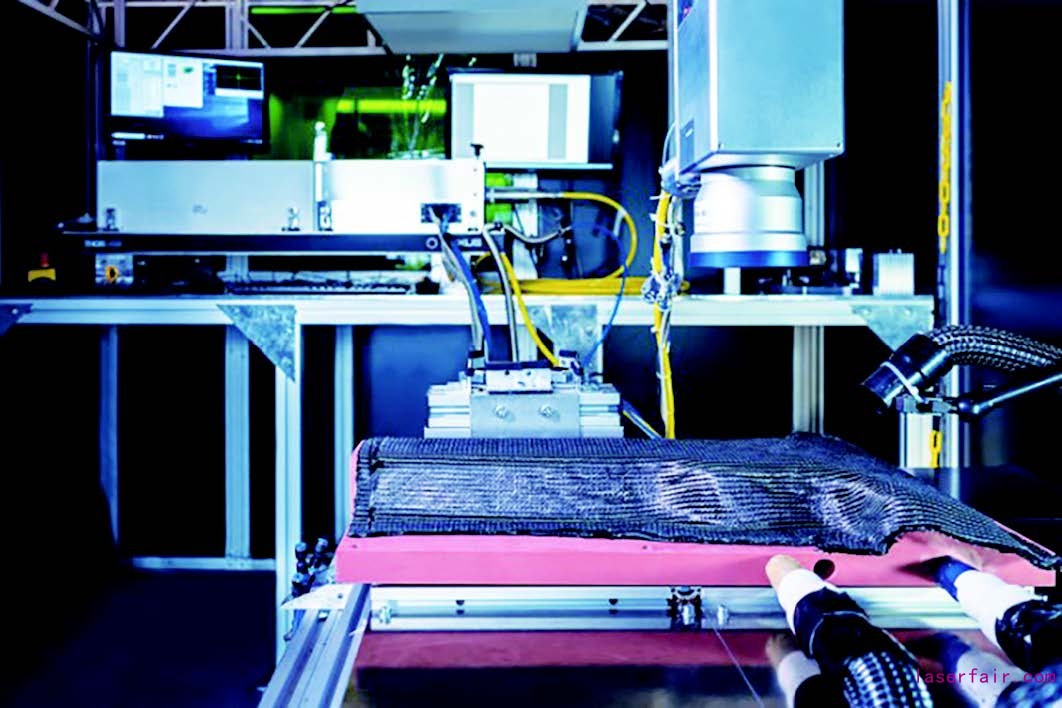

圖3 將單個技術組合到一個機器人單元 中，為不論組件的幾何形狀和批次大小 的及時生產CFRP組件的打開了可能性 的大門

三管齊下法——CarboLase項目合作伙伴贏得CAMX獎

CarboLase團隊開發了一種CFRP組件的制造過程，該過程通過選擇數控切割、激光加工和自動處理三管齊下的方法來安裝所有組件。

他們將上述三個獨立的工藝技術整合到一個機器人單元中，并使所有步驟自動化。首先，通過切割，堆疊和組裝創建紡織結構預成型件。然后，用超短脈沖激光（USP）在金屬緊固件的預成型件上進行高精度鉆孔。

超短脈沖激光器為傳統碳纖維增強聚合組件制造提供了一個良好的替代方案，但前提是在該激光器能被集成到機器人單元中的情況下。在傳統設備中，常常使用反射將超短脈沖引導到目標上，但這在機器人手臂上很難實現。為了解決這個問題，來自弗勞恩霍夫激光技術研究所和AMPHOS公司的專家們合作開發了一種新技術，來耦合超短脈沖激光束的射進射出。激光源則通過空心光纖與機器人手臂上的掃描儀相連。

2019年9月26日，在美國加利福尼亞州阿納海姆舉行的復合材料與先進材料博覽會（CAMX）上，CarboLase項目團隊贏得了著名的CAMX獎中“綜合實力”這一類別的分項獎。CAMX獎是表彰有望對復合材料的未來產生重大影響的創新技術的獎項。評審團對CarboLase項目團隊的印象特別深刻，CarboLase在工藝鏈的最開始時就集成使用了激光，從而減少了后續諸多昂貴且耗時的步驟。

成功的結果

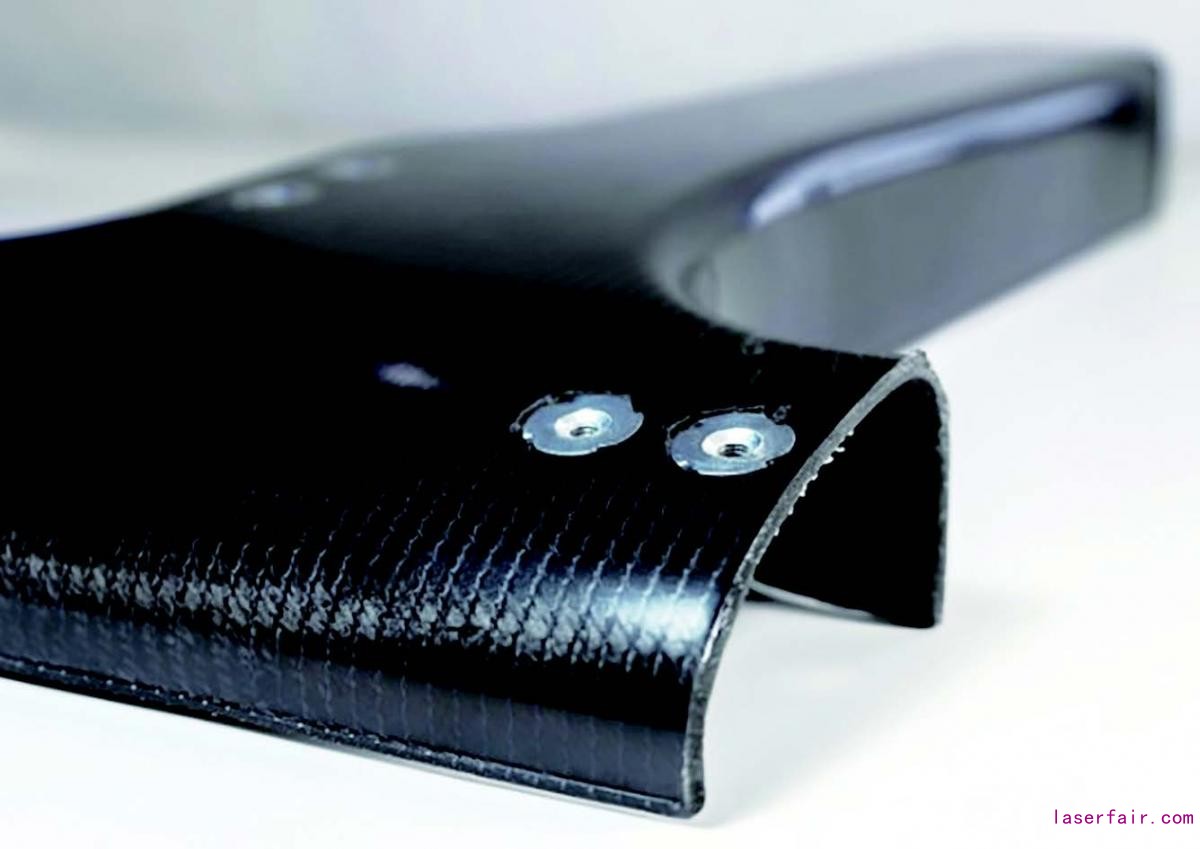

為了測試這個新方法并論證其技術可行性，項目合作伙伴制造了一個B柱示范組件，并對其進行了全面的機械測試，結果全部考核過關。在一系列的拉拔和扭轉試驗中，采用CarboLase技術制造的連接件，性能優于常規方法生產的CFRP組件。由于嵌入件和基體材料之間的緊密連接，使用這種新方法生產的CFRP組件，能夠承受最大的拉拔力比采用粘接嵌入件的傳統制造組件要高出50%。再加上機械性能優化，讓CFRP組件的整體組件厚度和重量降低成為可能。

CarboLase工藝還在定義緊固件尺寸和位置方面上為設計者們提供了更多的創作自由。機器人和掃描儀在米和微米尺度的移動比傳統的靜態加工中心更具靈活性。這就為CFRP部件的高效大規模定制化生產鋪平了道路，必將遠遠超越現有的技術水平。

動態超短脈沖激光鉆孔工藝對航空航天業和汽車行業來說特別有意義，尤其是在制造輕型零部件方面上，對于簡化CFRP組件的制造工藝和降低材料成本來說頗具潛力。

從研發到工業量產

弗勞恩霍夫激光技術研究所和AMPHOS公司依托原有技術特長，為CarboLase項目聯合開發了新的超短脈沖激光技術。LUNOVU公司是一家負責將各個工序整合起來的系統集成商，LUNOVU公司把傳感器集成到亞琛工業大學紡織技術研究所內的機器人單元中。

KOHLHAGE緊固件公司在該項目中也發揮了關鍵作用，負責為嵌入件的自動部署和集成設計了一個系統。亞琛工業大學紡織技術研究所則負責實現激光加工預成型件的自動化工藝鏈。在過去兩年半的時間里，該項目從歐洲區域發展基金處獲得了約200萬歐元的資助。

CarboLase項目成果計劃于2020年5月12日至14日在巴黎舉辦的法國巴黎國際復合材料展覽會（JECWorld2020），AZL聯合展臺（5A展廳，L97展臺）上展示。
