不知不覺，口罩已經從冬天戴到了春天。這場防疫離不開我們每一個人的努力。堅持打好“防疫戰”，也是北醒一直奮斗的目標。

出入公共場所，第一項防疫工作就是：測溫。其實，非接觸測溫智能終端設備主要依靠紅外遠距離測溫，但很多應用場景需要不僅是測溫功能，還需要融合：人臉識別，NFC識別，超溫警報，日?？记诘榷喾N功能。特別是“常態化防疫”過程中，需要一個多功能的非接觸測溫智能終端設備滿足例如企業、園區等密集型公共場所的需求。

圖1 虹膜識別示意圖

春節復工期間，在上海某園區已投入的非接觸測溫智能終端設備，面向戴口罩的員工，實行“虹膜人臉識別＋遠距離測溫”功能，杜絕接觸式感染，即刻測溫。依靠北醒激光雷達的精準測距功能，測溫智能終端可以快速聚焦到人體虹膜，測溫同時，可以通過虹膜快速識別員工身份。

激光雷達輔助對焦介紹

某些測溫鏡頭景深較小，聚焦精度有限，因此通過在設備側面安裝北醒激光雷達，可以精確測量設備到人體虹膜之間的距離，輔助對焦。一般情況下，激光雷達在近距離1－2m范圍內輔助攝像頭精準對焦，在遠距離4－5m外則判定屬于范焦范圍，不采用對焦功能。

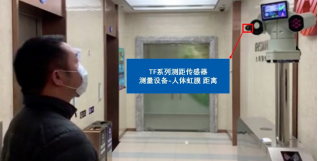

圖2 激光雷達輔助對焦實景

安裝激光雷達的角度應與紅外熱成像儀的鏡頭角度一致，因其探測角度小而窄，能量集中，一般情況下不會受到其他光源干擾。當被測人員走進檢測區域（2m以外），讓測溫設備處于范焦模式。當被測人員走到指定區域，激光雷達輸出距離值（如圖3），測溫設備會聚焦到被測人員虹膜，定義被測人員身份和體溫。

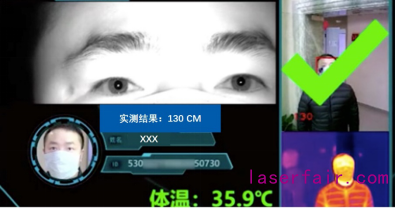

圖3 激光雷達輸出距離值130CM

激光雷達輔助對焦優勢（TFmini－S為例）

我們?cè)谕愋图す鉁y(cè)距模塊中進行了大量實驗和對比，北醒激光雷達在量程、精度等方面優于其他測距模塊，具體表現在如下幾個方面。

實際有效量程長

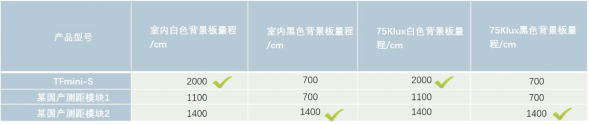

表一、TFmini－S與其他測距模塊在室內外測距量程對比表

白色板子和黑色板子，通常會作為激光測距量程判定的標準背景板。TFmini－S的規格書量程為12m，但實測黑色背板（黑色作為反射率較低的顏色，會吸收激光器發出的能量，因此測距能力會減弱）有效量程也有7m。而實測白色背板，遠遠高于規格書量程。

結論：在室內輔助聚焦應用中，TFmini－S實際有效量程在7m以上。

精度高，誤差小

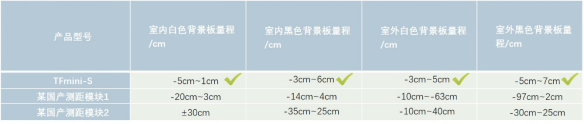

表二、TFmini－S與其他測距模塊在室內外不同背景板測距誤差對比表

TFmini－S規格書準確度是±6cm＠（0．1－6m）， ±1％＠（6－12m）。從上面?zhèn)€表格中可以看出，TFmini－S在室內外且不同顏色背景板下，測距誤差均優于其余兩個模組。

結論：在室內輔助聚焦應用中，TFmini－S實際誤差在6cm以內。

穩定性強

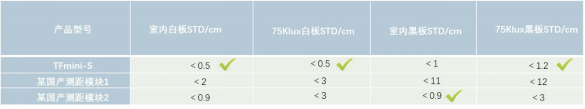

表三、TFmini－S與其他測距模塊在室內外不同背景板測距標準差對比情況表

標準差是一種表示分散程度的概念，一般而言，標準差越大，表示每次測得的距離值抖動較大，測量穩定性也就越差。TFmini－S在室內外不能顏色背景板下，測得的標準差均能保持在小于0．5或小于1，測距穩定性優于其余兩個模組。

結論：在室內輔助聚焦應用中，TFmini－S測距穩定性強。

滿足人眼安全

圖4 TFmini－S人眼安全報告

所有產品均為不可見光，滿足CLASS1（IEC60825）或豁免級（EN62471），符合人眼安全標準，在測距過程中，即便測量到虹膜，也不會對人眼造成傷害。

價格競爭優勢強

同量程測距產品，百元級價格，性價比極高。

輔助對焦三大產品選型推薦

TF－Luna（低成本方案）

TF－Luna測距模組采用人眼安全的VCSEL 850nm激光光源，測量精度±6cm＠（0．2－3m）， ±2％＠（3－8m），可以實現0．2－8m的測距需求。體積小35 x 21．25x 13．5mm，重量?jī)H為5 g。默認頻率100Hz，最高測量速度可達250Hz，無IP防護等級，零售價139元。

TFmini－S（中成本方案）

TFmini－S測距模組采用人眼安全的VCSEL 850nm激光光源，測量精度±6cm＠（0．1－6m）， ±1％＠（6－12m），可以實現0．1－12m的測距需求。體積小42 x 15x 16mm，重量?jī)H為5±0．3 g。默認頻率100Hz，最高測量速度可達1000Hz，無IP防護等級，零售價249元。

TFmini Plus（高成本方案）

TFmini Plus測距模組采用人眼安全的LED 850nm光源，測量精度±5cm＠（0.1－5m）， ±1％＠（5－12m），可以實現0.1－12m的測距需求。體積小35 x 18．5x 21mm，重量?jī)H為12±1g。默認頻率100Hz，最高測量速度可達1000Hz，IP65防護等級，零售價299元。
