導讀：來自Laserzentrum GmbH（巴伐利亞激光中心 ，簡寫為BLZ）采用一種高速相機來進行激光加工鋁合金、銅合金的在線監測，并取得了理想的效果。

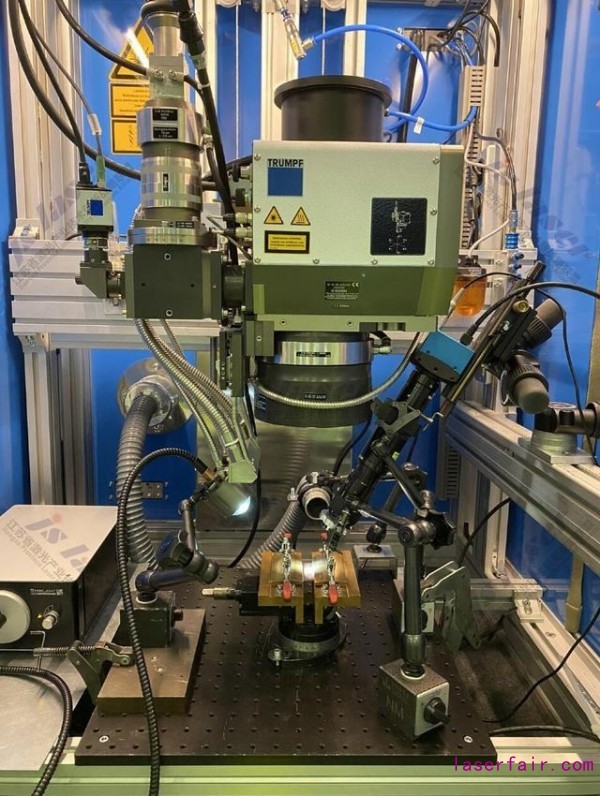

遠程飛秒激光焊接金屬材料的實驗設置

這一研究結構主要從事激光加工銅合金和鋁合金的工藝研究。同時，還有相當一部分是工作是關于電子移動性的研究，這是因?yàn)樵陔姵匦窘佑|的制造和制造電動汽車電力電子元件的時候需要焊接來實現。

BLZ實施的一項研究激光加工時需要連續的監控焊接、切割、釬焊和生產性制造的工藝過程。為了完成這一目標，BLZ采用一種Mikrotron MotionBLITZ Eo Sens mini2告高速記憶相機來幫助完成。結構緊湊且功能強大的MotionBLITZ Eo Sens mini2特別適合密閉的實驗室空間 。針對鋁合金和銅合金材料的特定目標的焊接，遠程焊接Fe基和非鐵基材料，激光材料加工的波長在可見光波長范圍內，同時可以對微電子部件進行釬焊。 ，

高速相機的自動測試系統

分辨率為1696 x 1710像素，MotionBLITZ Eo Sens mini2 可以探測幾乎任何缺陷，如焊縫不均勻、如焊接飛濺和孔隙。該設備可以在每秒捕獲200,000幀照片?；蛘呖梢允鞘沟貌僮髡攉@得每一個動作的瞬間動態。通過相機識別缺陷是如何和何時發生的，反過來推斷出補救措施。例如，粉末床3D打印的時候，飛濺的發生就可以被探測到，然后進行相應地調整。另外一個例子就是對焊縫特征，包括熔化動力學和材料蒸發時地特征地精確視覺捕獲，

功能多樣且性能強大，MotionBLITZ Eo Sens mini2可以安裝在光束通道內或者機器外部進行。取決于技術的要求，該相機還可以安裝在三腳架或者機器人手臂上來記錄研究的結果。由于該設備的記憶是內部存儲的，所以可以不用連接任何筆記本或者PC機。３秒內即可實現高分辨率和高速的記錄，而不需要額外的昂貴的實驗裝置。此外，千兆以太網接口界面使得操作者可以通過標準的筆記本或者PC機，自距離遠達１００米的范圍內同時操作幾個相機。

使用該相機進行數據記錄的時候性能非常穩定。我們可以據此理解在不同的應用中缺陷是如何產生的，尤其是在采用傳統的激光源進行焊接的時候，在紅外光譜發射的大約為1 m的時候。就需要迅速的進行識別，這是因?yàn)樵谧顗牡那闆r下會導致該項目的失敗或者部件的損壞。

在使用激光焊接的光源波長為可見光范圍的時候，其應用潛力更為廣泛，這是目前高功率激光使用較多的光源。ＢＬＺ當前使用的激光設備為通快的３ＫＷ，５１５ｎｍ的波長的激光設備?！　?/p>

這一相機不僅可以進行激光技工鋁合金、銅合金的在線監測，還可以用來進行寶馬汽車的車輪的動態測試系統，如下圖。

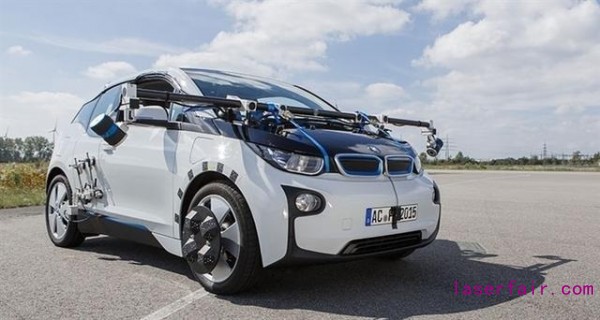

ＢＭＷ 的測試載具配備了這一相機進行車輪動態測試系統

來自Laserzentrum GmbH（巴伐利亞激光中心 ，簡寫為BLZ）是一個獨立的非盈利的研究結構，位于巴伐利亞州愛爾蘭根 ，致力于探索光電子和激光技術應用領域，通研究、發展和知識轉移新的方式開展工作。作為一家連接科學研究和工業技術應用的紐帶，BLZ一直扮演著光系統和部件特殊應用領域的工程師伙伴、訓練者、方案提供者、發展者和制造商。

來自：Mikrotron GmbH、ＢＬＺ
