本文我們回答以下幾個問題。
電池焊接的挑戰是什么?
清洗方法有哪些?
為什么選擇激光清洗?
應用案例
1. 挑戰?
存在的問題
在電池模塊或組件制造中,極耳與電芯焊接強度較弱,或者沒有焊接強度。(注:極耳就是從電芯將正負極引出來的金屬導電體)
零件表面污染會導致焊接接頭的電導率降低,最終限制了電池組的整體性能。
產生的原因
在焊接工序之前,運輸和處理電池的過程中會引入污染物,并產生氧化物。尤其當電池是通過航海運輸時。
解決的方法
在焊接前,去除焊縫接頭處的污染物,同時應避免零件損傷和產生危險碎片。
陽極和陰極的表面清洗能夠確保高質量焊接

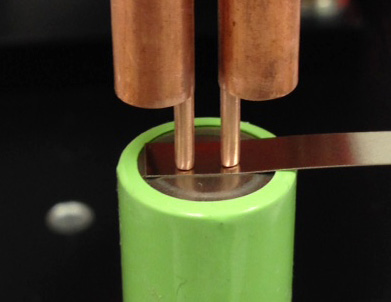

電池性能與電芯和極耳之間的連接質量大大相關。有許多技術用于這一目的:激光焊接,電阻焊接,MicroTIG焊接,超聲金屬焊接。然而,焊縫接頭的質量還取決于零件的清潔度。正負極表面的污染物包括油脂,油,腐蝕抑制劑和加工中的其它化合物。這些污染物會導致焊縫處熔接不良、裂紋和孔隙等問題。解決的方法,就是在焊接前清潔表面。
2.用什么方法清洗電池表面?
用于清洗電池表面的方法主要有兩種:介質爆破清洗(噴砂或者干冰爆破清洗)和激光清洗。
介質爆破清洗是使用磨料直接撕開表面污染物。盡管該過程是有效的,但也會導致一些微凹槽,從而影響到成品的焊接強度和外觀。如果使用正確,激光清洗不會損傷表面。正是這一種不損壞表面也能清洗表面的能力,使得激光清洗有效的改善了整個焊接過程。
3.什么是激光清洗(燒蝕)?
通過清洗電池陽極和陰極表面,提供了一個原始且重復性好的表面質量,從而大大提高后續焊接質量和成品率。不管焊接采用何種工藝,例如電阻焊接、激光焊接還是超聲波金屬焊接,表面清洗都顯著有效。

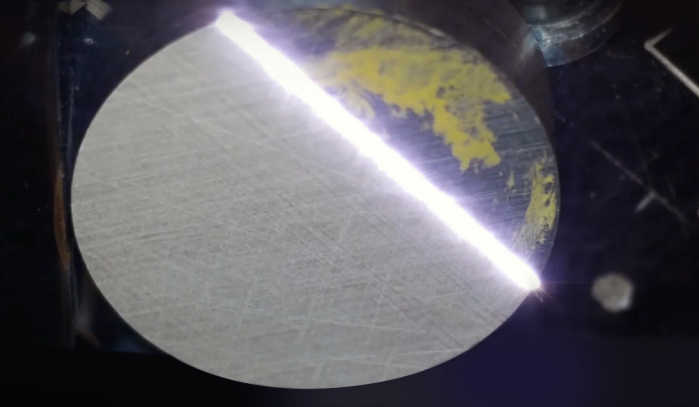

激光清洗是將激光聚焦到基材上從而去除表面材料的過程(見上面的圖片)。這一過程也叫做燒蝕。材料的去除量取決于激光強度、脈寬和波長,以及材料本身,即吸收激光的能力和破壞該區域化學鍵所需能量。該過程采用脈沖納秒光纖激光器或者連續波激光器來實現。前者由于激光功率密度高而應用更加廣泛。
相比較傳統的介質爆破方法,如噴砂和干冰爆破,激光清洗有許多好處:清洗速度快、操作方法和環境要求靈活、安全、成本效益高,且對環境更加友好。
電池行業正在轉向使用激光清洗電池連接面,以提高焊接質量和降低成本。
快速
激光清洗快速和干凈地去除表面污染物,減少了后續處理的需要。有報道指出,激光清洗比傳統介質爆破清洗過程快15倍。這減少了清洗時間,大大提高生產節拍,降低了制造成本。
安全
激光清洗不使用磨料。磨料爆破清洗作業會產生較多粉塵和較高噪聲。對暴露在該環境下的工人,會引起矽肺、肺癌和呼吸等問題。激光清洗只產生非常少量的粉塵,即零件表面清除的材料。這些少量粉塵很容易通過吸塵裝置搜集。激光清洗作業相對安靜,不需要帶耳塞來抑制聲音。
成本效益高
激光清洗系統的總成本大大低于介質爆破系統所需成本。
4.應用案例
激光燒蝕清除電池表面的污垢,顯著提高焊接可靠性。

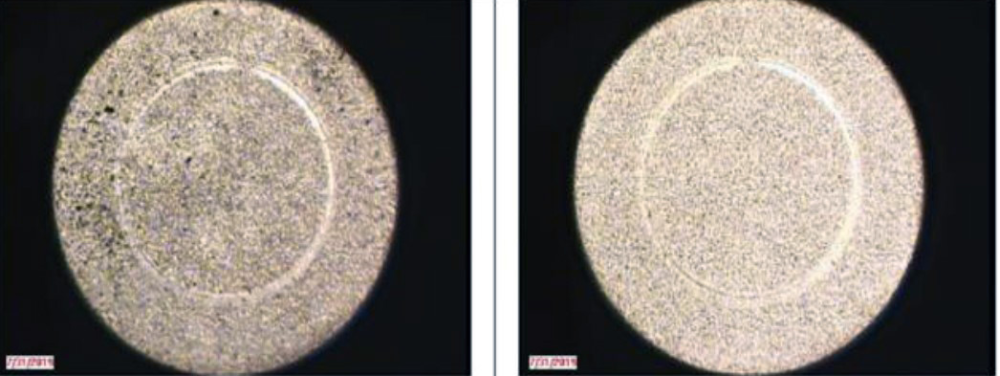

左圖是激光燒蝕前表面,右圖是燒蝕后表面。
電池正負極表面的指紋,通過激光燒蝕清洗去除??蛻魧?duì)有無指紋的兩組焊接件對比,并進行拉力測試。試驗數據證明激光燒蝕清洗表面,明顯提高焊接強度。
左圖箭頭指示區域有指紋,右圖是激光清洗后表面。
