目前在企業的批量生產中，釋放增材制造的潛力并讓企業獲得盈利，需要重點關注兩件事：一是采用與傳統工藝方法相同或更低的成本制造零部件；二是生產出與傳統工藝同等質量水平的產品。當無法實現這兩種目的時，增材制造應用進入持續生產的可能性就變得非常低。

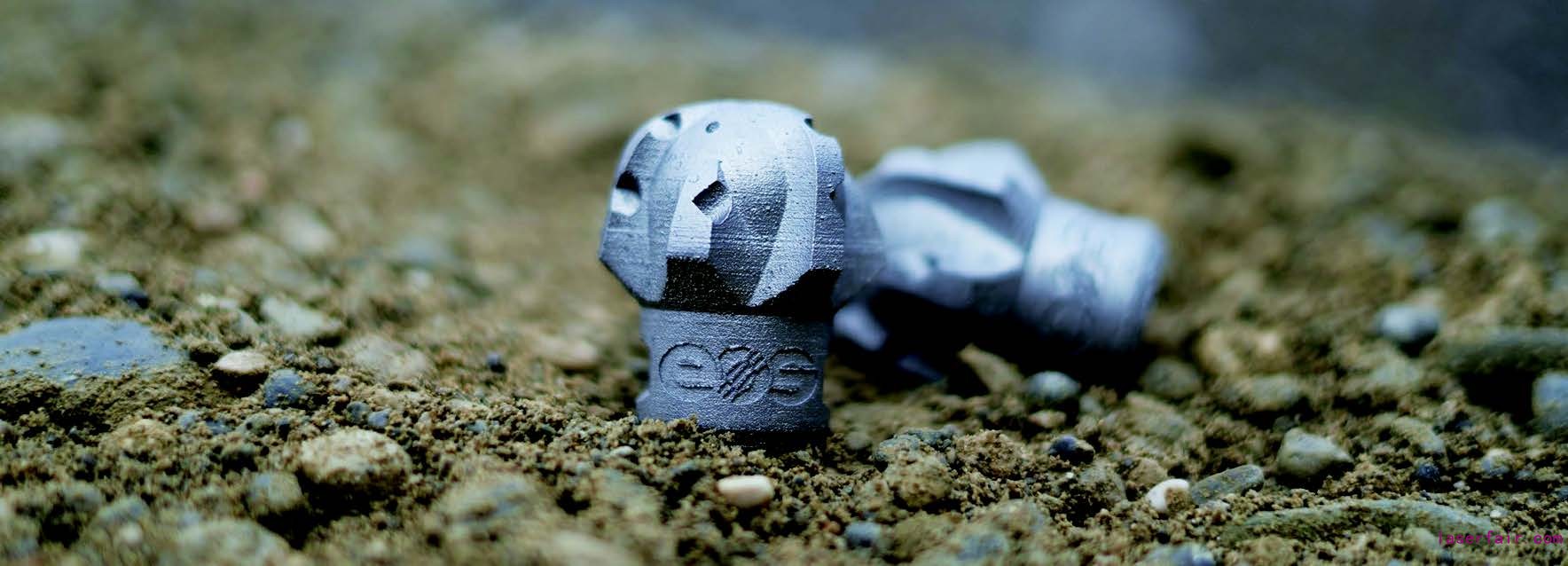

鉆頭的微型模擬圖

一旦應用增材制造技術，除了能給廠商帶來直接經濟效益外，還可以獲得極大的設計自由度和靈活的生產鏈。例如在沒有大存儲備材的情況下，廠商可以根據客戶需求快速生產出零部件。

但是，影響單位制件成本的最大因素仍然是增材制造系統的生產率。近期，作者和EOS公司創新團隊的同事們開發出一種用于3D金屬打印的“輕型發動機”，可以將建造時間縮短到5的倍數級，從而大大提升了生產效率。

增強工具組以獲得生產力

當前行業內的標準增材制造工藝能夠滿足高質量和精確的要求，但在加工大體積零件上卻受限。想象一下你需要用一把小刷子去刷一個大房間，小刷子可以刷到任何角落，但刷完房間所有表面既費時又費力。很明顯，更合理的做法是使用滾筒，這樣你就能快速地刷完整個房間。在增材制造領域，類似合乎邏輯的做法就是擴展現有的工具組。

在激光粉末床熔化（LPBF）中，激光光束與粉末相互作用的形狀是影響熔化過程的主要因素。EOS公司創新管理部門的Anoush，對此就寫了一篇關于操縱多種激光光束，以激發金屬零部件在增材制造領域潛在價值的文章?，F(xiàn)在，在一臺增材制造機器上做出任何大小和形狀的激光光斑已不再困難。

EOS 公司創新團隊與合作伙伴開發了一種新型光學系統，可在連續光斑尺寸范圍內形成數千瓦激光功率

事實上，有一種更直接的解決方案適合今天的工業生產環境，即擴大高斯激光的光斑直徑。通過這種方式并配合高功率激光系統，就能在短時間內向材料注入更多的能量，加速熔化過程。

但除了擴大光斑直徑外，你可能還需要對光斑點進行精確定位，從而使得加工件擁有銳利的邊緣和出色的細節。需要注意的是，你所選擇的工具組需要足夠靈活，以便為不同的應用場景選擇正確位置，同時還能承受住生產過程中高功率激光的沖擊。

在嘗試擴大光斑直徑的過程中，研發人員遇到的技術挑戰是在整個激光工作范圍內保持穩定的預定光斑直徑和強度分布，偏差引起的工藝波動會使生產部件出現材料缺失。但因?yàn)椴捎昧顺臀展鈱W(xué)元件，其數千瓦激光功率對工作區域強度分布的影響降低了4倍。

此外，研究人員正在研發一種與掃描儀分開安裝的創新內聯測量系統，以監測光學系統的光流性能。采用這種方法，不僅可以通過反饋回路控制消除在加工過程最后產生的殘留物，還可以為高端工業認證生產系統建立起巨大優勢。例如在航空航天領域，標準“SAEAMS7003激光粉末熔床工藝”要求用戶在生產過程中隨時監控增材制造系統的光路，以確保必要的質量水平。

為了實現工藝及應用開發所需的最大靈活性，其工藝軟件也需要能夠修改，以允許直接分配參數特定的光斑尺寸?，F(xiàn)在，研發人員通過該裝置可以根據不同參數（例如輪廓、填充、下層、上層等）設置不同的光斑點，甚至可以根據不同的光斑類型做出調整，以?xún)?yōu)化每部分區域的能量輸入。

由不同大小光斑矢量組成的單一曝光產生的熔化軌跡

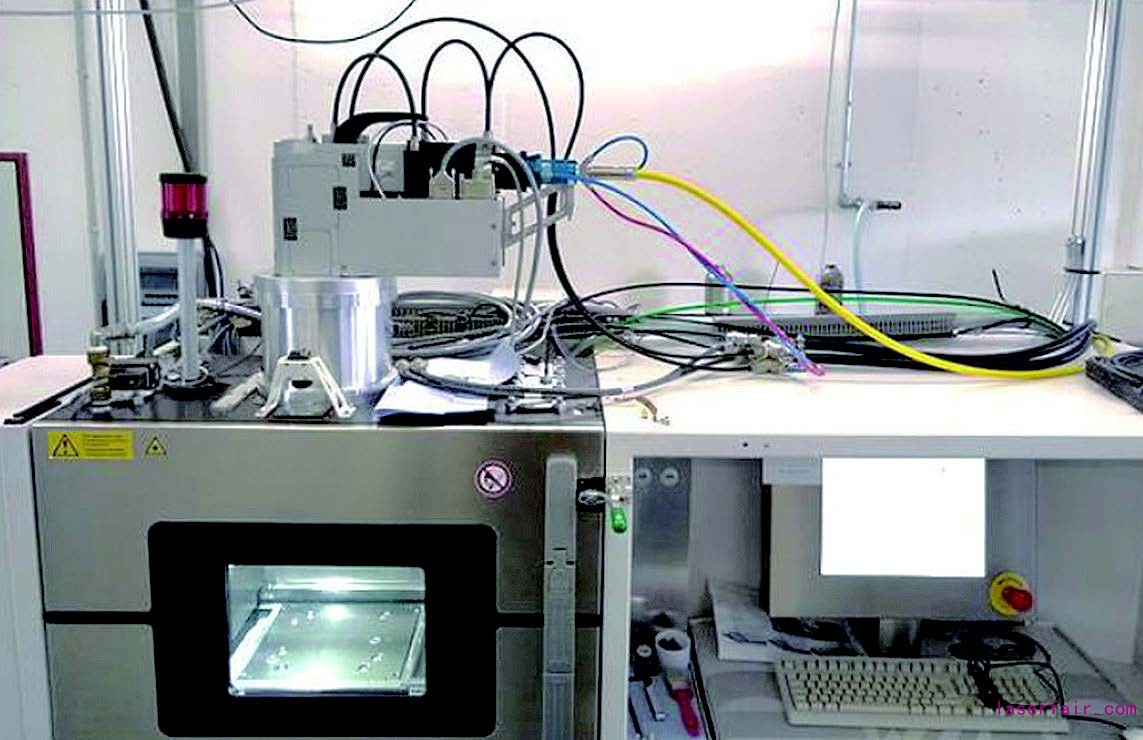

為了挖掘增材制造工藝的潛力，研究人員在EOSM280實驗室機器上安裝了這種光學系統，并搭載了1000W激光頭，它們非常適合快速和靈活的工藝實驗。接下來，研究人員還進行了幾項實驗，包括構建了一個316升立方體，其過程包含了多種關鍵工藝變量，如光斑大小、激光功率、掃描速度和剖面線距離等，立方體的層厚為80微米。

在對這些樣品進行分析后，研究人員對構建速率增加的可行性以及材料密度有了大致了解。在現有標準參數316升高質量范圍內，可以增加倍數級為3的體積率，但仍然可以得到完全致密的材料。以各鑄造工藝的質量水平為參考，甚至可能將體積率提高到原先的4-5倍。

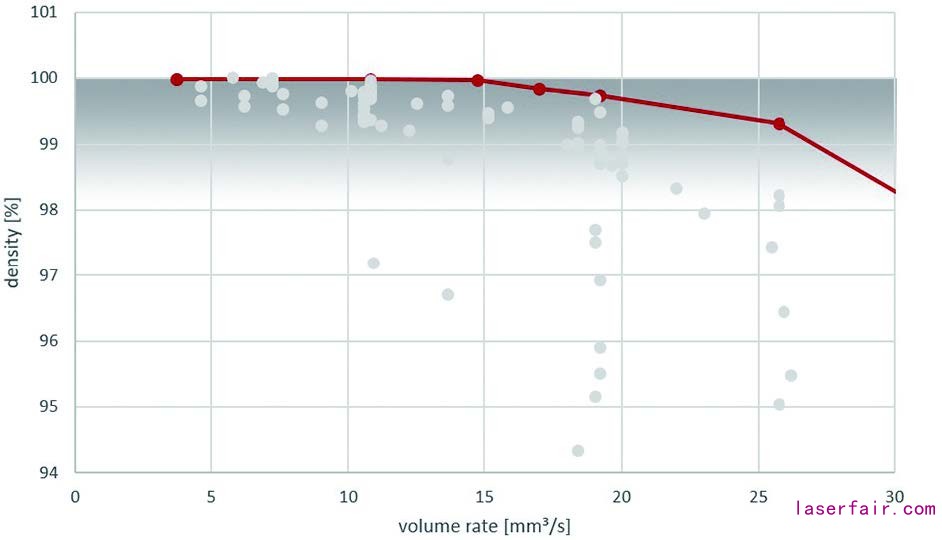

通過對 316 升密度立方體的高激光功率和大激光光斑直徑的的可行性研究，得出了密度隨體積率變化的結果

當然這些并不是最終結果，很多想法和改進方案仍可以添加其中，不斷突破原來的限制。我們想要強調的是，不要同時做太多的選擇，否則你會得到與預期不一樣的結果。EOS公司有非常創新的曝光、優化和微調模式，盡管現在還不能為商業產品所用。

從實驗室踏入現實世界

測試樣品是評價材料性能時必須做的一件事，但部分材料的形狀過于簡單以至于不能反映預期的光譜設計應用。不同的表面角度和壁厚對未證明參數集的可建性影響很大。為了確定新技術基準，研發人員在測試時安裝了一個小型模擬鉆頭模型機，并在其內設置了最具應用前景的最大生產率參數。

這些鉆頭通常在開采地下水、熱能和其他地下資源時使用，由極硬碳化鎢制成的刀具所組成。該鉆頭是一個非常大的部件，因此很適合測試高容量率參數。正如預期的那樣，第一次建構試驗成功了，等待最后零部件成品的時間非常短。這就是開發高效生產系統的樂趣所在，你不需要非常耐心就能得到測試結果反饋。

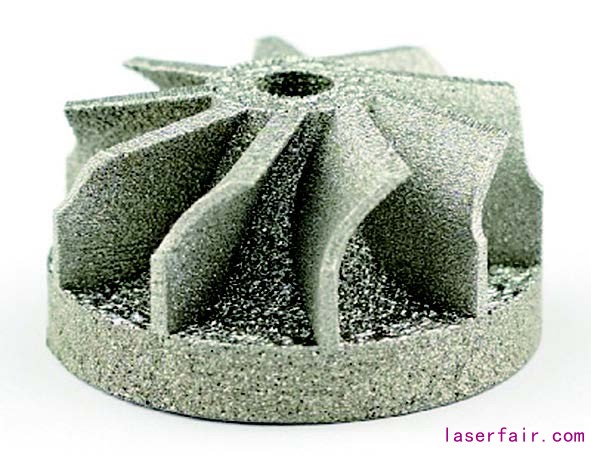

用分段法制造葉輪的微型模擬圖

測試樣品表面的效果令人滿意，由于上下層參數調優選項仍有許多未使用，因此仍有很大的優化潛力。通常，工程師建造一個搭配M290建構平臺的250毫米鉆頭，需要耗時400小時以上，相當于不間斷用3D打印技術連續作業17天。順便提一下，現在已經有客戶在運行時使用了這樣的應用方法。在使用新參數后，構建作業的工時是82小時左右，意味著減少了80%的時間。與標準設置相比，采用這樣的方法至少可以將成本降低一半。

生產力和細節的結合

重新編碼的過程非常順利，以至于研究人員已經接受下一個挑戰，嘗試分段構建過程。為了將精細剖面的分辨率與較大區域的生產率結合起來，有必要將不同粉末層厚度的使用組合在一起。在流程工序中，研發人員按照特定分段對CAD文件進行分割，并在流程軟件中應用不同參數。

測試分段構建的零部件是一個小型模擬葉輪，例如水泵。為了造出這種薄葉片，研究人員選擇了標準層厚參數40微米，而對大塊零部件則采用了雙層80微米的高效生產率參數。

將此策略應用于M290建筑平臺上的4個直徑為120毫米的葉輪，可將制造時間從150小時縮短至48小時。最后，新研制的小型葉輪試驗也順利完成。在重涂流程中，兩種不同層厚度的組合沒有出現任何問題。

結論

在對316升密度立方體進行可行性研究后，研究人員得出結論：結合高激光功率采用更大光斑進行加工具有巨大潛力，可以將增材制造過程的速度提升至5的倍數級，并顯著降低每個零部件的成本。研究人員在試驗階段采用的是M280，轉向工業系列生產后，客戶可以選擇EOSM400、EOSM404或M304等機型。

當然，新的光學系統開發階段已經將這些機型考慮在內，離實現只有一步之遙。除了自動化優勢外，這些生產機器還將通過重復輸入來減少額外的構建時間。在多頭系統中，構建速度還能再增加4倍。因此，這項技術很容易擴展到四頭激光器上。換句話說，與直接采用單頭400W系統相比較，采用這項技術的四頭激光器能使生產率總體提升12-20倍。
