隨著國家經濟的快速增長，中國城市軌道交通也進入高速發展周期，火車、高鐵、地鐵等出行方式伴隨著大家日常生活與我們已經有著緊密的聯系，這些交通工具為我們出行，商務，旅行等提供了很大的便利同時也大大提高了我們的生活工作效率，但是隨之而來的軌道交通行業的安全事故及安全隱患日益凸顯，軌道交通安全問題也引起全社會的關注和話題，本文就以軌道交通站臺防越線報警為主要議論方向，提供軌道交通站臺人員防護及越線報警解決辦法。

軌道交通站臺越線報警系統的必要性

火車或地鐵站臺邊緣在一米左右處都有一條黃色安全線，鐵路部門有規定，在火車沒有停穩前嚴禁旅客越過此線．你知道這是為什么嗎？

火車在運行過程中，會帶動火車周圍空氣隨火車一起以一定的速度運動，根據流體壓強與流速的關系可知，火車周圍空氣流速大，壓強小，人若站在火車附近，人靠近火車一側壓強小，外側壓強大，在壓強差的作用下，人會被“壓”向火車，容易發生危險。

經常有旅客在等候火車時越過站臺上的安全線，這是非常危險的，可能會掉下站臺，或被列車氣流卷入！為了你和列車的安全，請勿越過安全線。

站臺越線防護市場應用情況

第五代激光探測器方案（應用于火車/高鐵/輕軌站臺防護）

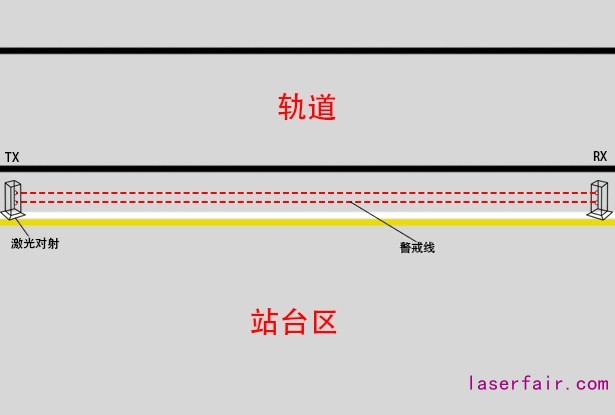

為減少軌道交通站臺意外事故發生,需要火車或地鐵站臺邊緣黃色安全線上增加激光探測裝置, 對該區域進行有效監視。不同站臺的激光安全防護裝置有不同的設置方法: 直線段的設置方案如下圖所示; 曲線段站臺根據站臺的加寬情況由多組激光探測裝置組成, 設置方案也如下圖所示。

激光安全防護裝置主要由激光發射機、激光接收機、報警裝置、電纜、電源及后端主機和公共廣播系統等組成, 在站臺列車出站端和車站控制室均設置報警裝置。在正常工作狀態下, 激光發射機發出一束激光光束, 由接收機接收, 形成一個完整的正?；芈贰．敿す夤馐徽系K物或人體擋住而中斷時, 激光接收機無法收到光信號, 報警器將發出報警信號。在本方案中, 根據不同場所設置多組激光安全防護裝置,車站執勤人員負責對激光安全防護裝置的狀態進行遠程監視和報警, 并把狀態信息和報警信息上傳至綜合監控系統和控制中心, 實現遠程監視。當激光安全防護裝置檢測到人員越線時,本站臺越線系統系統將發出報警信號,同時, 列車出站端和車站控制室的報警裝置發出報警,直至人工干預并取消故障為止。

站臺越線智能語音報警系統構成

本系統由以下幾部分構成：

1、檢測旅客跨越站臺警戒線的激光對射探測器。

2、接收處理激光對射探測器報警信號的語音報警控制器。

3、播放告警提示的廣播系統。

4、控制語音報警控制器的管理遙控器。

站臺越線智能語音報警系統工作流程

激光對射探測器按照站臺現場情況劃分區域后成對安裝，在站臺首尾兩端形成一道隱形防線。在警戒狀態下，激光對射探測器檢測到有人或較大的物體越過黃色警戒線時，激光探測器的輸出信號發生改變（常閉變常開），與激光對射探測器配套使用的智能語音報警控制器在收到激光對射變化的報警信號后，自動識別是哪個區域（防區）發生報警，并即時輸出對應防區的語音報警信息，通過與報警控制器相連接的廣播系統播放告警語音：“XX防區旅客越線，請速退出”，語音內容也可以根據客戶要求定制。越線旅客在聽到廣播系統的語音告警后，及時退出到黃色警戒線外的安全區域，從而達到預防事故發生的目的。

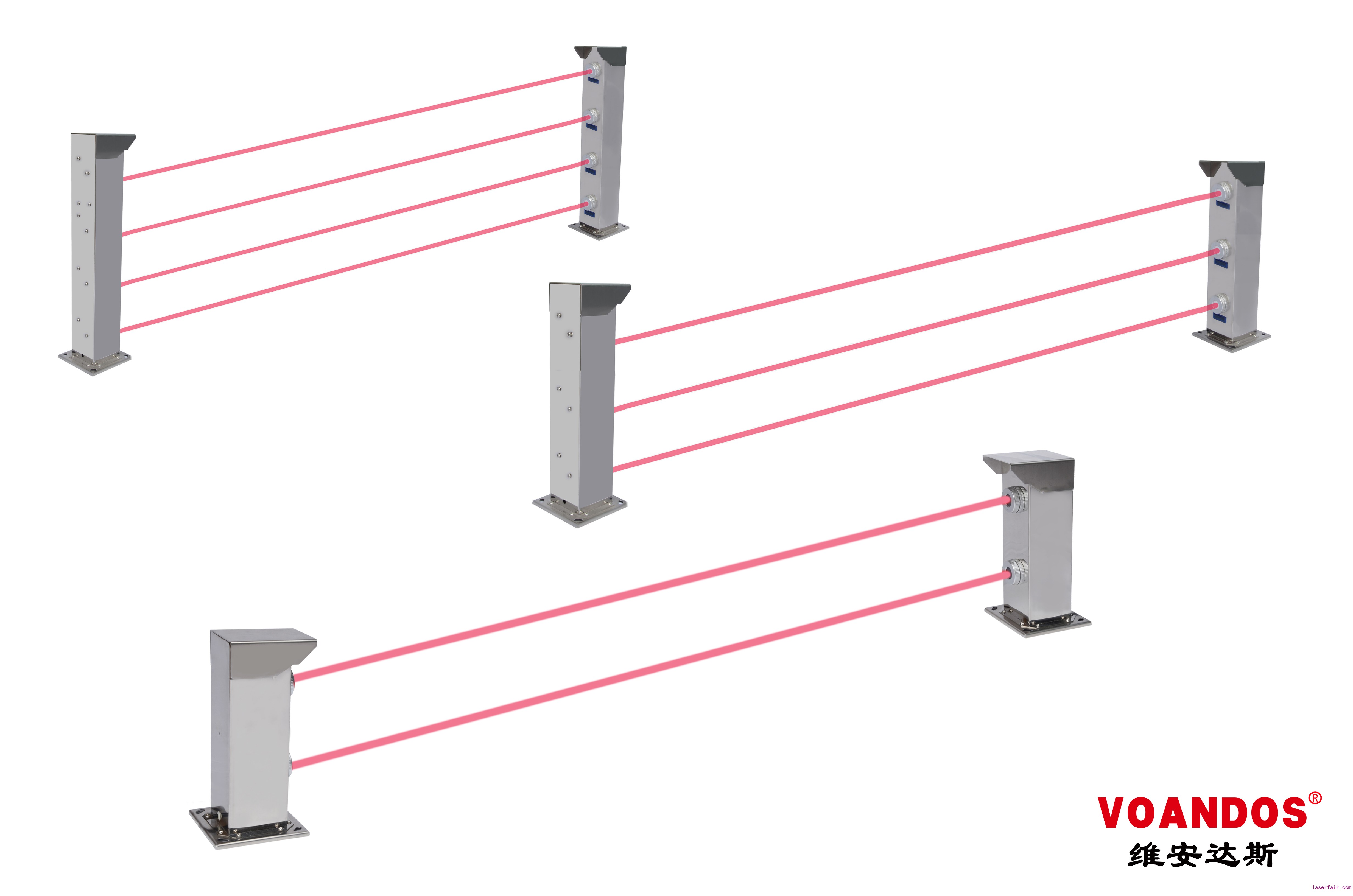

第五代激光對射探測器性能特點及技術參數

• 光束數量1-144光束可選，15cm合理光束間距設計，可有效探測入侵者以匍匐，鉆爬、慢速移動等方式越過探測器警戒線；光束數量，光束間距也可以根據客戶需求任意定制。

• 每個光束獨立編/解碼，同一對探測器無論多遠距離都不會形成光束相互覆蓋和干擾，在探測器之間任何位置都可以實現精準識別報警。

• 發射機具有調試/探測兩種工作模式，配套可 視化激光調試儀可以快速實現每光束精確對準。

• 太空艙式抗電磁破壞設計：304不銹鋼外殼+內部高強度高絕緣復合支架，有效保護探測器內部激光器不受外界電磁信號、靜電等破壞。

• 探測器內部結構采用同軸梯接360°全向設計，發射機或接收機可以根據用戶現場需求，實現不同光束最多同時向四個方向工作，有效改變傳統激光對射在拐角或者兩個探測器交匯處需要安裝兩個或多個探測器而形成的擁擠和凌亂，可降低設備成本，提高安裝現場美觀度。

• 四種觸發模式，單/雙/三/四光束遮斷報警可選，可適用于復雜環境和不同用途，穩定可靠。

• 任意光束可屏蔽設計，當激光發射機和激光接收機之間局部有不可移動障礙物阻擋，或用戶有需要關閉某光束時即可啟用此功能。

• 電平/開關量/IP網絡信號輸出可選，可直接并入現場網絡視頻監控系統進行信號傳輸，無需單獨布線，大幅降低施工成本。

• 全密封設計，防蟲、防塵、防水，防護等級達到IP67（證書號HTT190809326I）。

• 報警響應速度10mS-1000mS 范圍內8擋可選，也可任意定制。

• 多層鍍膜窄帶濾光鏡片+全數字式接收放大整形濾波電路，有效濾除環境中的各種干擾光源。

• 接收機每光束采用獨立高亮度藍光指示燈組對準指示，探測器每個光束工作狀態一目了然，調試安裝極為方便。

• 根據現場環境和用戶需求，對射式、反射式、便攜式、燈飾型、網絡型任意可選。

• 通過class1類安全激光認證、CE認證，ISO9001-2015質量管理體系認證。

• 通過中國國家安全防范報警系統產品型式檢測和中國國家強制認證產品3C認。

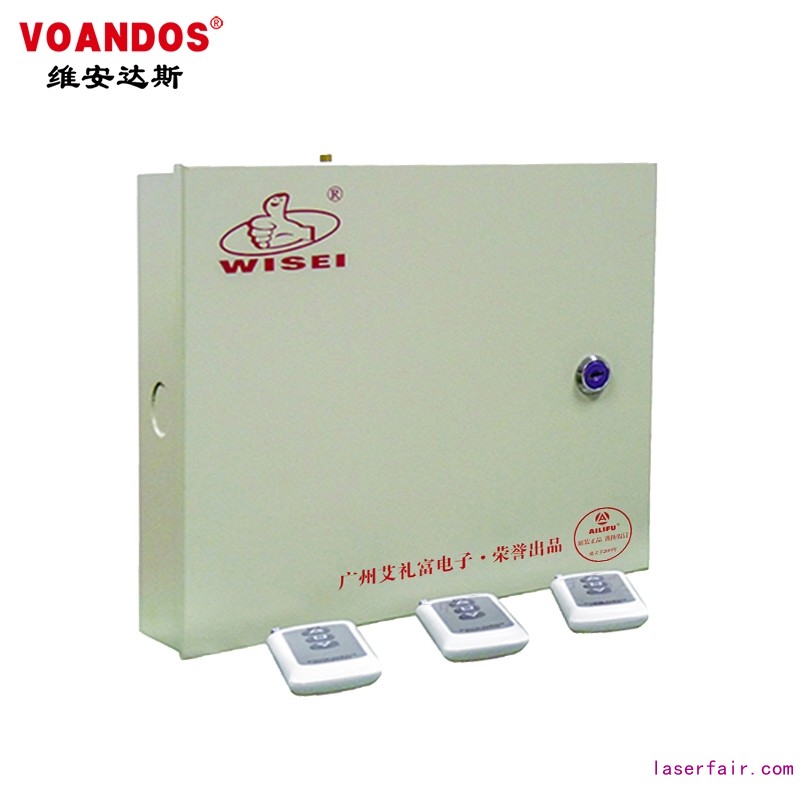

智能語音報警控制器性能特點

站臺越線語音報警系統，站臺安全管理好幫手，有線/無線接入，系統全智能控制，檢測到越線語音喊話提示，語音內容可任意定制。

● 16個有線/83個無線防區，客戶可根據現場情況隨意選擇有線或者無線方式接入；

● 每個防區獨立語音報警，語音內容可以任意定制；

● 報警語音播報時間10--99秒任意設定；

● 無線設備以智能學習方式錄入，可任意添加或刪除；

● 極具人性化的數碼顯示與智能語音播報同步提示；

● 自帶語音播放喇叭，音量大小可調；

● 2路音頻輸出插口，可以直接與外部功放及廣播系統連接；

● 采用高度集成的無線接收解調模塊，確保無線系統高度穩定；

● 配套大功率遠程無線管理遙控器，無線控制距離可達1000米
