在年終售后回訪萬瓦用戶的過程中，創鑫工作人員發現部分用戶在安裝更換萬瓦激光輸出頭的時候，由于操作方法不當，造成激光輸出頭、切割頭受到外界污染。若不及時進行清潔，灰塵掉落到切割頭鏡片造成鏡片燒點、燒穿，嚴重情況下造成萬瓦激光頭內部晶體燒點。

在此，特建議廣大用戶正確安裝清潔萬瓦LOE激光輸出頭，并養成及時清潔的習慣，這樣有助于延長激光輸出頭的使用壽命，以及提升加工效果。

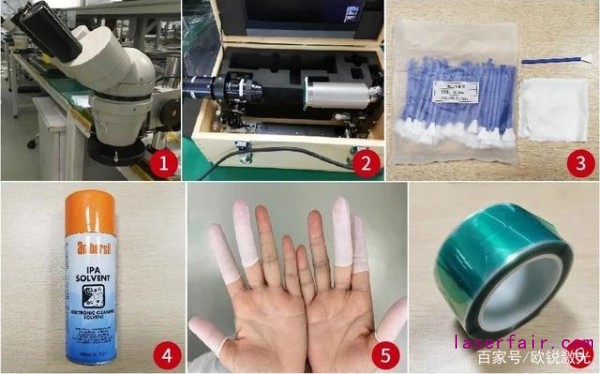

01準備清潔工具

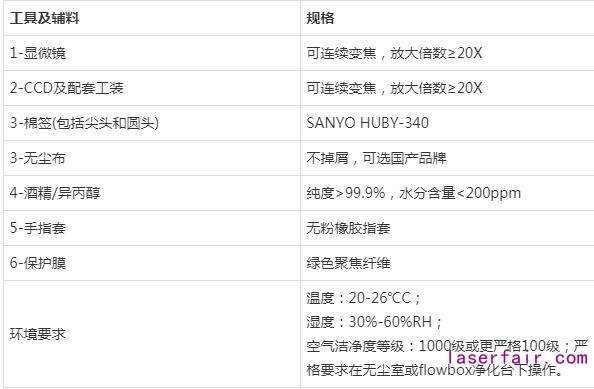

清潔工具準備

02取出一體化LOE萬瓦輸出頭

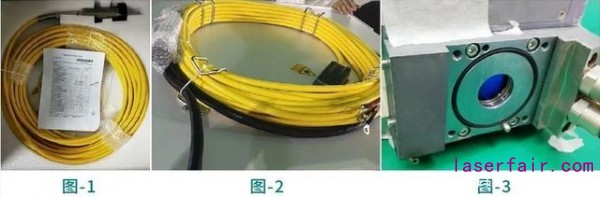

通常LOE產品有三種狀態：

1-單獨包裝的LOE：打開包裝箱（圖1），將整條LOE從箱內拿出，放置到檢驗區域；

2-已安裝在整機上的LOE：將LOE的前端金屬件從整機上取下（圖2），放置到檢驗區域；

3-已安裝在切割頭上的LOE：將LOE的前端金屬件從切割頭上取下（圖3），放置到檢驗區域，直接按照步驟3操作。

注意事項：1、拿取過程中，需要保護前端金屬件及尾端光纖，不允許碰撞到地面或其他堅硬物體；2、將LOE從切割頭上取下后，切割頭裝配面要盡快密封防塵，同時橡膠圈不可松脫。

取出一體化LOE萬瓦輸出頭

03檢驗萬瓦輸出頭保護膜

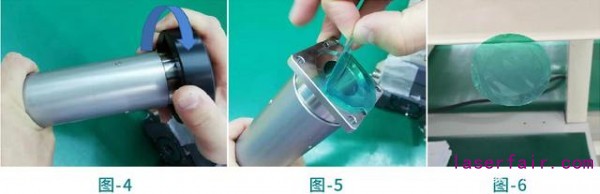

旋轉取下防塵帽（圖4），目視檢查綠色保護膜外表面，如發現臟污或異物則使用無塵布沾酒精擦拭干凈。輕輕撕下保護膜（圖5），目視檢查內表面，如發現臟污則保護膜做報廢處理，如未發現臟污則將保護膜的一側粘貼在干凈的臺面或其他區域備用（圖6）。

注意：粘貼保護膜時，盡量減少粘貼面積，以便后續可重復使用。

檢驗萬瓦輸出頭保護膜

04檢驗萬瓦LOE金屬件潔凈度

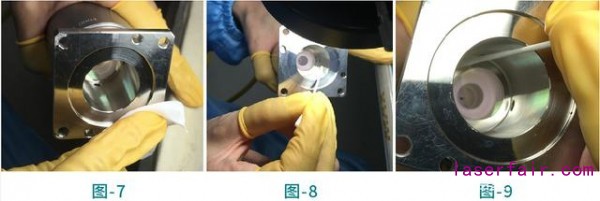

按先后順序，依次在燈光下目視檢驗端口邊緣的金屬件表面、端口內壁、晶體邊緣的金屬臺階面，如發現端口邊緣臟污則用無塵布沾酒精進行清潔（圖7）；發現端口內壁和臺階面臟污，則根據臟污的形狀和位置，靈活使用圓頭棉簽或尖頭棉簽沾酒精進行清潔（圖8、圖9）。如果發現個別異物很小導致難以清除干凈，可在顯微鏡或CCD下進行清潔。

注意事項：1 必須佩戴手指套，清潔過程中，如發現手指套、無塵布及棉簽臟污則要及時更換；2 使用棉簽的力度適中，以免因摩擦產生棉絲或碎屑。

檢驗萬瓦LOE金屬件潔凈度

05檢驗萬瓦LOE晶體潔凈度

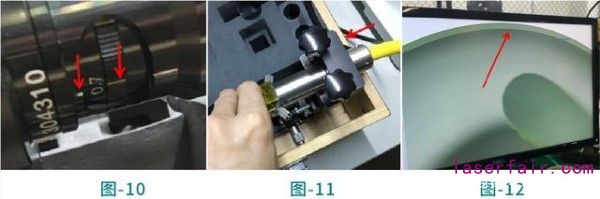

1-打開顯示器及CCD開關，將刻度調整到"0.7"（圖10），調好LED燈的亮度，然后將LOE固定在工裝內鎖緊（圖11）。調整CCD焦距，確保整個晶體端面清晰可見；

2-在屏幕上檢驗整個晶體端面的潔凈度，如發現有灰塵或異物則使用圓頭棉簽沾酒精進行清潔。使用棉簽時注意朝著一個方向做直線擦拭（圖12），力度輕柔，每擦拭一次將棉簽旋轉180使用另一面繼續擦拭，擦拭2次后棉簽報廢處理，不允許進行繞圈或來回擦拭，以免灰塵顆粒污染其他區域或棉簽直接劃傷表面；

3-完成清潔后，在CCD下再次確認灰塵或異物是否已完全清除干凈，不允許有殘留的酒精印或其他可移動異物。

注意：如現場無CCD設備，可在20×顯微鏡下檢查并清潔晶體端面。

檢驗萬瓦LOE晶體潔凈度

06萬瓦LOE輸出頭與切割頭連接安裝

1-目視檢查切割頭裝配區域及橡膠圈表面，如發現有異物則使用無塵布沾酒精清潔干凈；

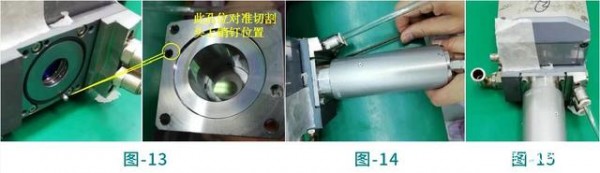

2-按照裝配要求，將檢驗合格的LOE裝回切割頭并鎖緊螺絲，完成組裝（圖13、圖14、圖15）。

3-如不需要組裝切割頭，則使用干凈的保護膜密封LOE端口，安裝并鎖緊防塵帽，最后將LOE歸位放置。

萬瓦LOE輸出頭與切割頭連接安裝
