高功率激光器在科學和工業上有許多應用，但進一步提高激光平均功率有諸多限制因素，比如非線性效應或拉曼散射等，都會阻礙激光平均功率的進一步提高。相干合成技術(CBC)是激光平均功率和脈沖能量進一步提高最有前景的方法。其基本原理如圖一所示，簡單來講，相干合成技術可以看作是一個帶有多個并行放大器的干涉儀。在系統中種子源的激光被分成多束并送入干涉儀的不同光學臂，在每個臂中，都有一個放大器，這樣分開的激光就被放大最終再組合成單個輸出光束。

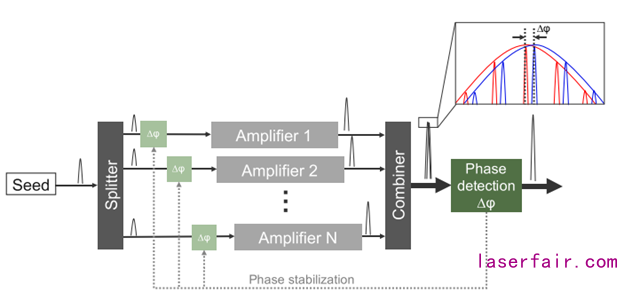

圖1：相干合成系統的基本原理

對超快激光來說，一些微小的擾動會使得脈沖之間產生相位差，從而大大降低合成效率，所以需要主動補償相位差的技術，比如直接檢測技術可以使用HC探測器，間接檢測技術包括單探測器電子頻率標記技術(LOCSET)和隨機平行梯度下降技術(SPGD)等，補償可以利用安裝在壓電陶瓷上的反射鏡，光纖拉伸器或空間光調制實現?，F(xiàn)有的相干合成方法主要有兩大類，分別是平鋪孔徑和填充孔徑，幾何結構如圖2所示。對于平鋪孔徑法，光束并排排列在近場區域，在遠場實現組合，但是該結構理論組合效率最高只能達到76%。在填充孔徑系統中，光束通過組合元件(如部分反射鏡、偏振相關分束器或分段光束反射鏡)在近場和遠場都可以實現相干合成，因此可以有90%以上的合成效率。

圖2：相干合成方法 （a）平鋪孔徑 （b）填充孔徑 （c）混合孔徑

2020年，Alexander Killi課題組提出了一種新的合成方式，他們稱之為混合結構，如圖2（c）所示。合成元件是用一對微透鏡陣列(MLAs)以及一個傅里葉透鏡組成。提出的新概念結合了平鋪和填充孔徑方法的優點。這種方法可以像平鋪孔徑相干合成一樣，可以多路同時合成，同時又可以像填充孔徑一樣，合成效率上限大大提高到90%以上。

具有空間相干性的光束經過微透鏡陣列系統會產生分立衍射級，經過微透鏡陣列和傅里葉透鏡后就可以產生能量相等的激光光束。通過將該裝置反向使用就可以用于光束的相干合成，其主要原理如圖3所示。

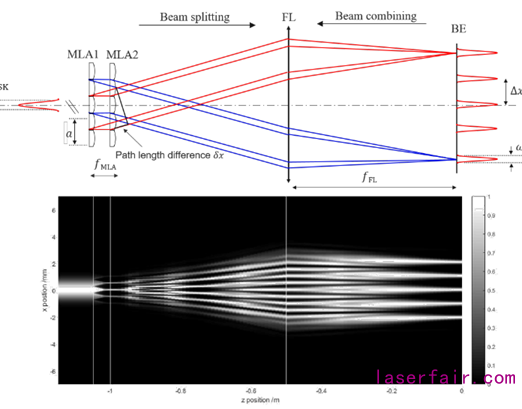

圖3：MLAs作為分束和合成單元的光路示意圖(頂部)和光束路在x-z方向的強度

微透鏡陣列(MLAs)的特征是截距a和曲率半徑(ROC)，兩者可以定義微透鏡陣列的有效焦距。入射光束入射第一個微透鏡陣列，并被分裂成一系列的光束，陣列之間的距離接近其焦距。第二個MLA與傅里葉透鏡組合成一個物鏡陣列，將第一個MLA產生的像疊加在傅里葉透鏡的焦平面上，得到均勻的光強輪廓。簡而言之，透鏡光瞳引起衍射，陣列的周期性造成干涉導致的結果。

文章進行了一維及二維的原理證明性實驗，對中心波長1030nm，帶寬10nm的光源先經過望遠鏡系統準直，并用半波片選擇適合于空間光調制器的偏振方向。二維實驗裝置以及各部分光斑圖樣如圖4所示。對于一維實驗，高斯光束經過微透鏡組系統均勻分為5束，通過使用空間光調制器控制光束相位，并用相同系統進行合束。整個過程分束效率高達98％，合成效率為91％，接近模擬獲得的合成效率最大值93％。對于2維實驗，高斯光束經過微透鏡組系統均勻分為5×5的陣列，光束相位控制機制與一維相同。整個過程分束效率高達96％，合成效率為90％，接近模擬獲得的合成效率最大值93％。由于微透鏡陣列工藝問題，不能保證每個微透鏡的焦距完全一樣，所以對合成效率有一定的負面影響。對于使用多個放大器的系統還需要增加主動相位控制的器件，來保證較高的合成效率。

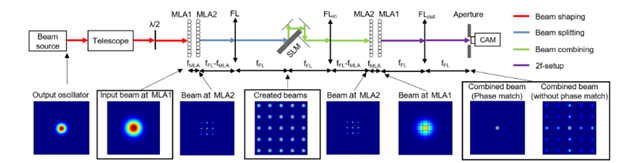

圖4：二維實驗裝置以及各部分光斑圖樣

除此之外，還可以通過控制各光束的絕對相位來進行光束整形，或者可以在不同階次的位置進行合束實現動態掃描的效果. 該方法成功實現了一種新穎、緊湊和簡單的裝置用于光束的相干合成之中，并且可以實現動態掃描和光束整形，對于簡化合成裝置、提高激光的平均功率具有很強的實驗意義。

參考文獻：

1. Prossotowicz, Maike, et al. "Coherent beam combining with micro-lens arrays." Optics Letters 45.24 (2020): 6728-6731.

2. Prossotowicz, Maike, et al. "Dynamic coherent bea
