現場調查發現，某車型差厚激光拼焊門內板（薄板厚度0.7mm，厚板厚度1.4mm）零件出現的開裂狀態有以下2種：①激光拼焊縫位置開裂（見圖1）；②薄板區激光拼焊縫旁3~5mm位置開裂（見圖2）。2種問題的發生頻次有一定差異，第2種焊縫旁開裂問題發生的頻次較高（見表1），現將重點闡述第2種開裂問題的原因和解決方案。

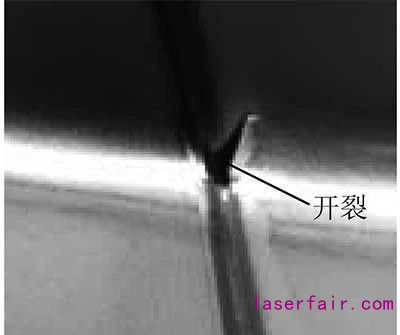

圖1 激光拼焊縫開裂

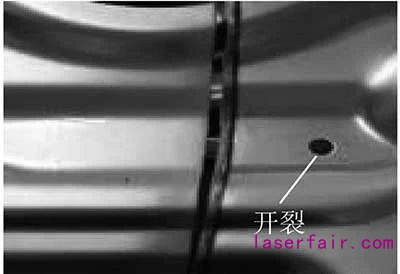

圖2 激光拼焊縫旁開裂

為分析差厚激光拼焊門內板開裂原因，將各開裂零件狀態進行對比，發現開裂主要表現為薄板料焊縫旁3~5mm位置拉深過程的應變超過極限，使材料拉裂。

將該零件工藝設計階段的CAE結果調取出來進行檢查（見圖3），同時進行網格試驗分析（見圖4），結果顯示實際零件成形后狀態與CAE分析結果基本一致，可以確認薄板區在局部位置材料應變超過成形極限，產生開裂。因此差厚激光拼焊門內板焊縫旁開裂問題分析，應從以下幾個方面展開。

根據鋼材沖壓成形原理分析，沖壓件滿足拉深要求的首要條件為鋼材自身的力學性能參數滿足零件拉深要求?，F(xiàn)探討的門內板開裂問題全部集中在薄板區，將該零件0.7mm薄板鋼材作為分析的關鍵點。

調取生產過程中某時期內0.7mm薄板性能參數，與許可范圍進行對比，各參數表現如下：屈服強度許可范圍120~210MPa，實際板料屈服強度133~154MPa；抗拉強度許可范圍≥260MPa，實際板料抗拉強度284~291MPa；斷后延伸率許可范圍≥42%，實際板料斷后延伸率51%~55.5%；厚向異型系數R90值許可范圍≥1.7，實際板料厚向異型系數2.6~3.1；應變硬化指數N90值許可范圍≥0.2，實際板料應變硬化指數0.25~0.26，薄板性能達標。

變形力和變形是作為評判焊縫質量的重要標準，可以通過杯突試驗機獲得，一般以變形高度作為最終衡量標準。按照GB4156-84《金屬杯突試驗方法》標準，一般沖壓的變形高度為5.6mm，超深沖壓的變形高度為7.0mm以上。調取該時期28批次的拼焊板料杯突結果顯示，板料杯突試驗滿足超深沖壓要求。

熱沖壓門環是指將A柱、B柱、門檻梁和車頂邊梁設計成一個封閉的整體式零件，進而進行熱沖壓成形。從2009年起，主要受全球排放法規的影響，熱沖壓鋼激光拼焊板在現代汽車上的使用開始迅速增長。

工藝優化對比

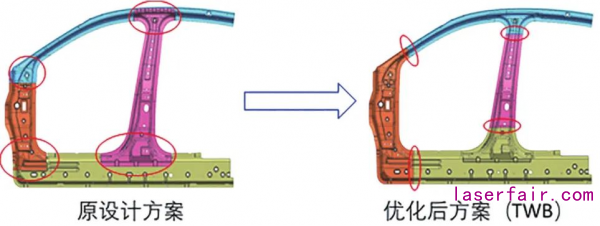

圖1 門環優化方案數模

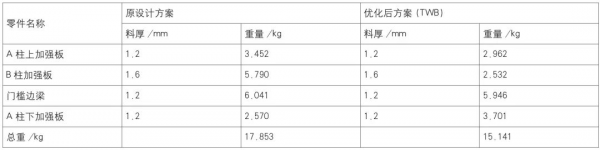

表1 門環優化方案信息

材料利用率對比

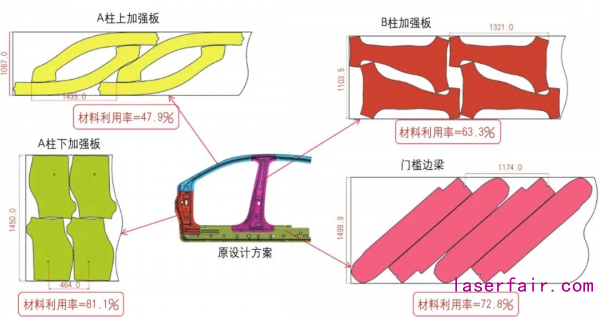

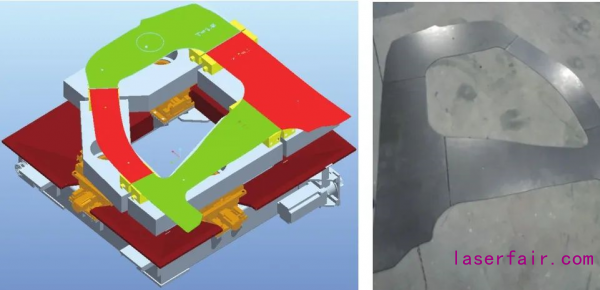

圖2 模具落料材料利用率

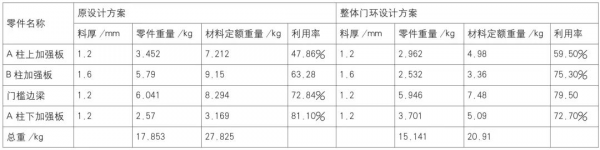

表2 模具落料與激光落料材料利用率對比

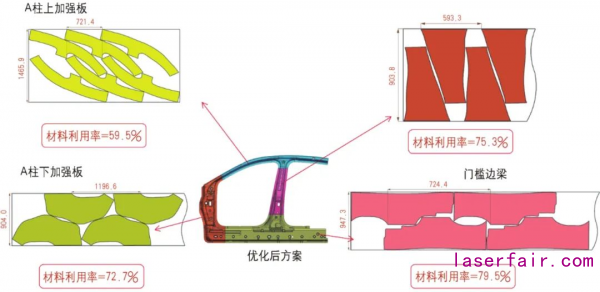

圖3 激光落料材料利用率

現場效果驗證

圖4 激光拼焊門環坯料

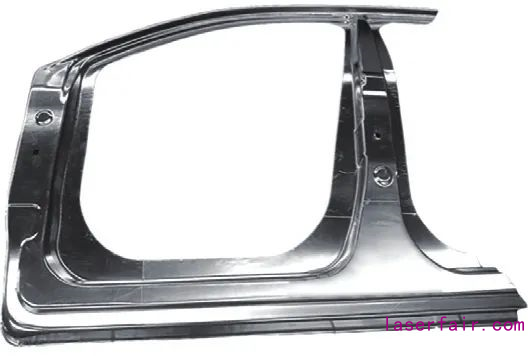

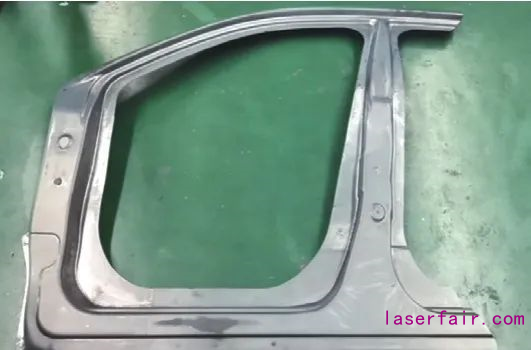

圖5 真空加熱一體式激光拼焊門環

圖6 真空加熱一體式激光拼焊電鍍鋅門環

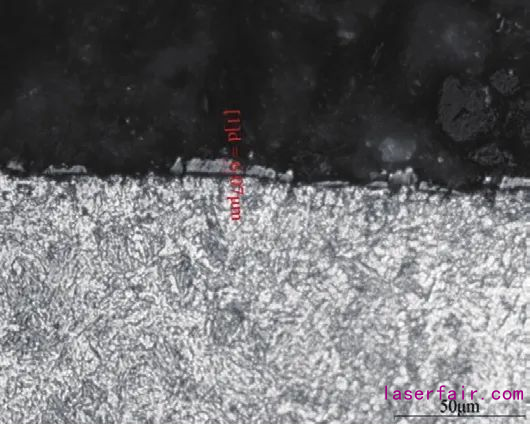

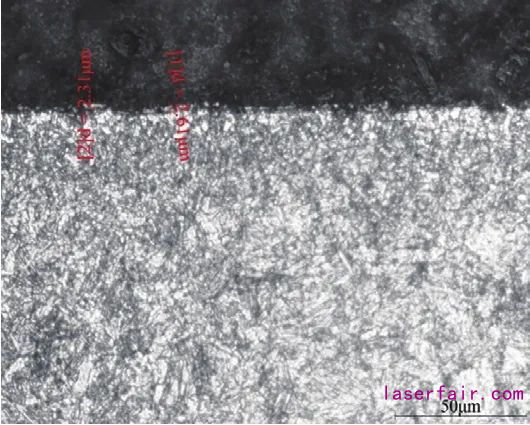

圖7 氣氛爐加熱門環氧化皮厚度

圖8 真空加熱一體式激光拼焊門環氧化皮厚度

結束語
