藍光泵浦深紫外261nm連續激光器

來源:PiPi 激光漫漫說2021-10-18 我要評論(0 )

深紫外連續激光器(300nm)廣泛應用于拉曼光譜、熒光光譜、光學測試、殺菌滅活及半導體材料檢測等領域。傳統這種類型激光器一般使用1um左右的基頻光,通過四倍頻得到。...

深紫外連續激光器(<300nm)廣泛應用于拉曼光譜、熒光光譜、光學測試、殺菌滅活及半導體材料檢測等領域。

傳統這種類型激光器一般使用1um左右的基頻光,通過四倍頻得到?;蛘邭怏w激光器的二倍頻得到。轉換效率低下,結構復雜,體積臃腫,晶體溫控精度要求高,多需要配有體積較大的風冷或水冷系統,增加了功耗,不便于維護,難以集成在便攜和手持設備中使用。

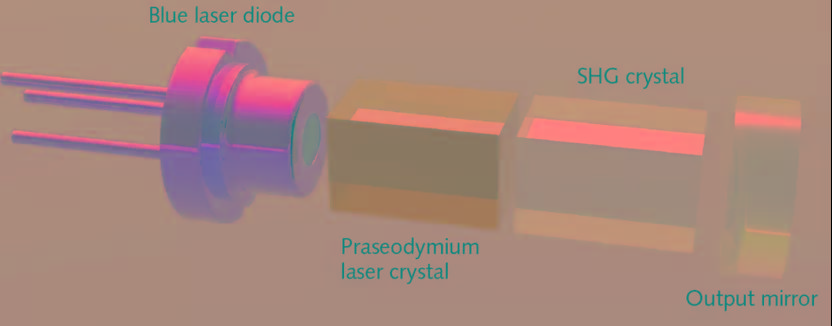

最近有公司開發一種商業化的基于blue diode的小型固體激光器。它由一個444nm的Blue diode+摻鐠激光晶體+二倍頻晶體+耦合腔鏡構成,輸出>10mW。

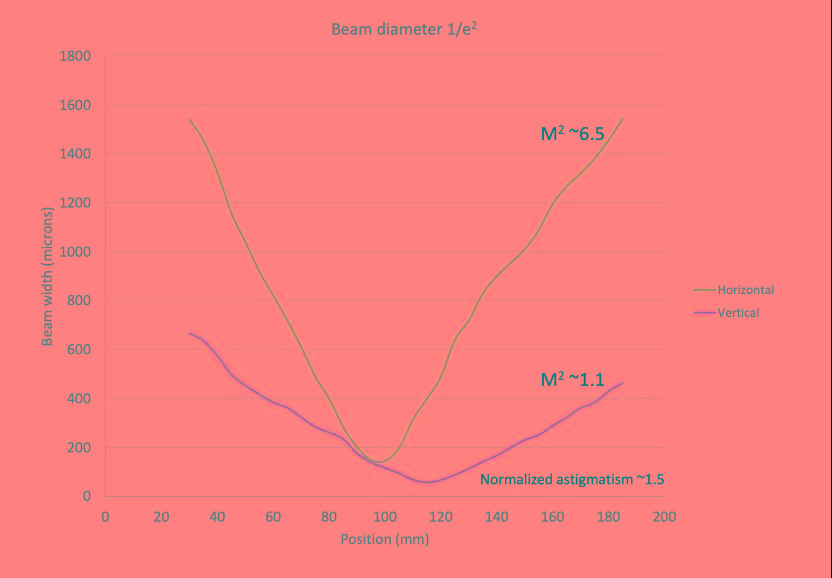

  •  激光振蕩器結構決定了較好的光斑模式。

X方向M2<6.5;Y方向M2<1.1.(推測和Blue diode快慢軸光束質量造成)

  •  444nm 泵浦光,使用鐠晶體出522nm基頻光輸出,決定了較低的量子虧損和較好的波長穩定性及較窄的線寬。

輸出波長溫度穩定性:

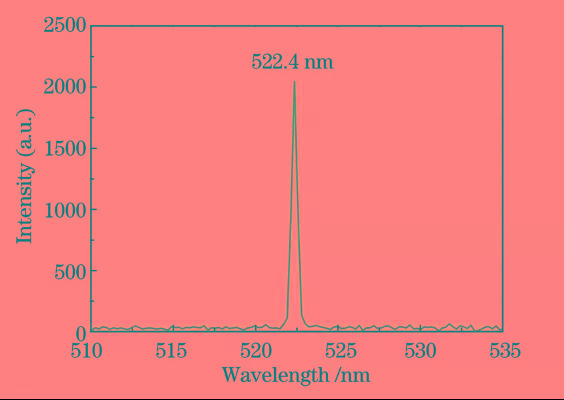

522nm基頻光輸出譜線:(FWHM 0.42nm)

522nm基頻光的模式和線寬決定了倍頻效率及輸出波長線寬:100pm

  • 激光器設計難點:

1. 鐠激光晶體的吸收峰在444nm,吸收帶寬1nm左右,要求在工作電流下泵浦光波長必須穩定在444nm。

半導體激光器芯片波長的控制具有一定的分布,比如808nm的LD基本上在808+/-3nm范圍,溫漂系數0.3nm/°C。可以通過熱沉溫度+/-10°C范圍內調整到想要的波長位置。Blue diode 溫漂系數0.09nm/°C,如果波長和808波長分布范圍一致,則需要+/-30°C的溫度調節范圍,通過溫控調節波長的可能性幾乎為0。

一種可行的辦法是人工挑選合適波長的的Blue diode。但是此種辦法成本高昂,消耗時間。藍光LD每年數百萬支的數量銷售到激光顯示和照明行業,幾乎沒有藍光LD廠家情愿配合挑選用量極少的泵浦產品。另外一種選擇是,使用VBG將波長鎖定在444附近或者類似以前燈泵激光器的方案,在激光晶體表面鍍上444nm的帶通膜。

2. 對于Nd YAG,Nd YVO4晶體而言,端泵會導致正的熱透鏡效應,而鐠激光晶體產生的是負的熱透鏡效應,需要晶體表面或耦合鏡片有一定曲率對熱透鏡效應進行補償,以穩定腔體。

  • 261nm CW激光器的應用:

1. 殺菌滅活

261nm波長是病原體滅活的峰值波長。激光器亮度是深紫外LED或Hg燈的10000倍。高亮度有利于設計高效率的用于水、空氣或物體表面的殺菌滅活系統結構。

2.半導體行業檢測

深紫外波長理想的半導體材料缺陷檢測和測量光源

3. 熒光光譜

深紫外波長可高效激發蛋白質和生物分子的自然熒光,提取生物信息。高亮度更有利于提高探測靈敏度和空間分辨率。

4.紫外拉曼光譜

深紫外、窄線寬、連續波特型理想的拉曼光譜光源??商岣邷y量精度、信噪比、靈敏度及空間分辨率。
