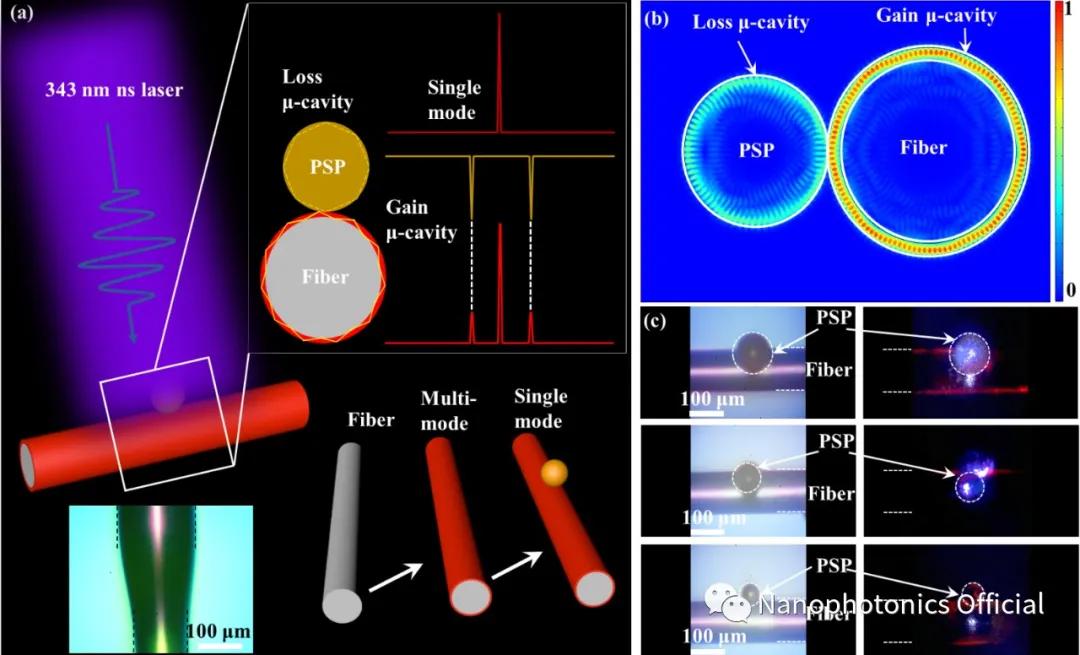

圖1 耦合腔中的模式選擇機制

1. 導讀

回音壁微腔(WGM)由于具有高的品質因子(Q)和小的模式體積(V)，在微腔激光器、超靈敏檢測和生物醫學傳感等領域有著重要的應用。全色激光器在多色顯示和防偽等領域受到人們的青睞。一般情況下，研究人員通過減少微腔的尺寸，增大自由頻譜范圍(FSR)，使得只有一個共振模式存在微腔中，從而得到單模激光器(single-mode)。近些年來，研究人員還通過分布反饋光柵結構(DFB)、奇偶時間對稱性破缺(PT-symmetry)和游標卡尺效應(Vernier effect)等方法實現了單模激光器。在本工作中，研究人員提出通過主動腔和被動腔耦合實現單模激光器。

近日，北京工業大學翟天瑞教授團隊在Nanophotonics期刊發表最新文章，設計出一種基于二維和三維復合的耦合腔(2D-3D hybrid μ-cavity)，通過泵浦控制實現了全色單模激光器。該耦合腔結構由聚合物光纖(Polymer fiber)和聚苯乙烯微球(PSP)組成，聚合物光纖作為優良的主動腔(Gain μ-cavity)能夠產生多?；匾舯诩す猓郾揭蚁┪⑶蜃鳛楸粍?dòng)腔(Filter μ-cavity)提供了損耗通道，能夠抑制大多數激光模式，當增益腔的激光模式被抑制，只有一個共振模式存在于耦合腔時，能夠得到單模激光器（見圖1）。團隊在數值模擬仿真的基礎上分析了共振腔的模式選擇機制，為實現單模激光器提供了理論基礎。實驗結果與理論預期非常吻合，據此制備了多色耦合腔，充分證明了該方法能夠簡單有效地實現全色單模激光器。

該研究成果不僅為實現高效率的全色單模激光器提供清晰的設計思路，也在片上集成光子器件、信息存儲、激光顯示和信息加密等領域的具有重要的應用潛力。

2. 研究背景

回音壁微腔由高折射率的腔體和低折射率包層組成，電磁波在腔體界面以全反射的方式被限制在微腔中，提高電磁波在腔內的反射次數和限制時間，增加光與物質相互作用，從而極大地提高品質因子。通常情況下，WGM微腔結構有多種形貌，比如微球，微盤，微環，微棒和其他多面體結構。增益材料種類也比較廣泛，例如半導體，小分子和聚合物等。單模激光器具有高的光束質量和光譜純度，在超靈敏檢測和病毒檢測等光學傳感領域中備受關注。近些年來，研究人員對實現單模激光器進行了深入研究，比如，制備納米尺寸的微腔結構得到單模激光器。

人們也對耦合腔結構進行了理論和實驗研究，通過PT-symmetry和Vernier effect得到了品質因子很高的單模激光器，對于Vernier effect而言，兩個不同尺寸的微腔構成的耦合腔，形成單模的條件為：k×FSR12=n×FSR1=m×FSR2，其中，k、n和m為整數。當耦合腔的FSR大于增益材料的PL范圍時，只有一個共振模式存在于耦合腔中，因此得到了單模激光器。

3. 創新研究

北京工業大學翟天瑞教授團隊基于濾波效應提出了微腔耦合的模式選擇機制，設計了一種制備工藝簡單的2D-3D hybrid μ-cavity實現了全色單模激光器。聚合物光纖表面比較光滑，可以作為性能優良的增益腔，從而實現多?；匾舯诩す馄?；PSP提供損耗通道可以抑制絕大部分激光模式輸出，最終只有一個共振模式存在于耦合腔中，得到單模激光器。另外，通過不斷增加2D-3D hybrid μ-cavity的泵浦能量密度，得到了多模激光器的。理論和實驗結果表明，該方法能夠有效的調節回音壁激光出射模式（見圖2）。

泵浦控制是一種很好的方式來實現模式切換，不同的泵浦位置可以改變耦合腔的耦合效率，從而實現了不同模式的切換。研究人員通過更換不同增益材料可以得到紅綠藍（RGB）單模激光器。

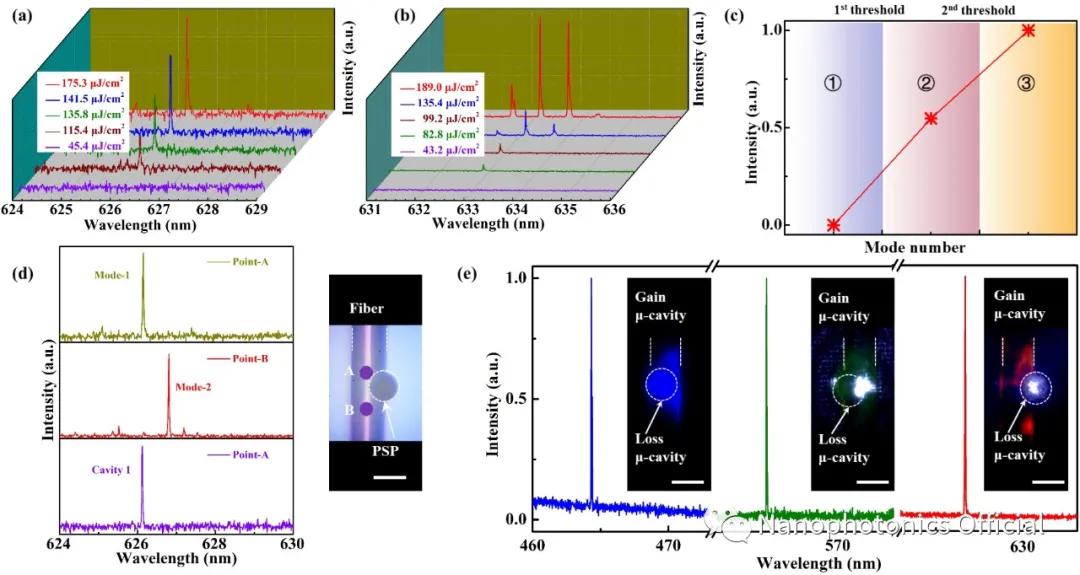

圖2 在雜化耦合腔中的光譜特性分析

研究人員利用聚合物材料對溫度響應特性，提供了通過外界溫度控制聚合物光纖出射波長的可行方法。增益材料隨著溫度升高，有效折射率降低，從而觀察到激光譜線藍移的現象，實驗結果和理論預期吻合良好，且能夠恢復到初始狀狀態，證明該溫度傳感器具有良好的重復性。在2D-3D hybrid μ-cavity中，單模激光器的激光譜線隨著溫度升高發生了藍移現象，這與預期保持一致（見圖3）。

圖3 基于溫度傳感的回音壁激光器

4. 應用與展望

研究團隊設計出了一種基于濾波效應的2D-3D hybrid μ-cavity實現了全色單模激光器。該方法是一種普適、簡單高效的方法，通過充分利用兩個相關耦合腔的模式選擇機制，實現了泵浦控制的全色單模激光器，為未來溫度傳感、集成光子器件和激光顯示領域有著廣闊的應用前景。

該研究成果以“Pump-controlled RGB single-mode polymer lasers based on a hybrid 2D–3D μ-cavity for temperature sensing”為題在線發表在Nanophotonics。

本文作者分別是Kun Ge, Dan Guo, Ben Niu, Zhiyang Xu, Jun Ruan, Tianrui Zhai, 其中博士生葛坤為第一作者，翟天瑞教授為通訊作者。
