鈦合金在工業上的應用越來越廣泛，焊接鈦合金的方法不斷更新迭代。本文探討了一種焊接鈦合金的新趨勢與新進展。

摘要

如今，鈦合金因其高強度重量比、耐腐蝕性和高溫強度的特性在各種復雜工業中得到了廣泛應用。這使得異種鈦合金在單個單元中實現對比特性變得流行。結構制造過程中，焊接等連接方法是實現所需特性的關鍵。本研究旨在綜述用于不同鈦合金焊接的各種先進工藝。

特別研究了鎢極惰性氣體保護焊（GTAW）、激光和電子束焊接等不同焊接方法對α、α+β和β鈦合金異種焊縫組織、力學性能及其它特性的影響。探討了影響焊接工藝參數對合金機械強度、顯微組織和焊接接頭質量的基本現象。此外，還對熔合區孔隙率和界面區金屬間化合物概念的演變進行了詳細研究。另深入研究了提高接頭質量的各種補救方法，如光束偏移、工藝雜交、時效和焊后熱處理等。結合鈦合金異種焊接的工業上應用最新趨勢，介紹了該領域進一步研究的最新進展。

Ti6A1-4V/Ti-15V-3Cr-3A1-3Sn熔焊件的結構特征。（a）顯示Ti-15V-3Cr-3A1-3Sn熔合邊界區域的光宏圖。大箭頭表示明顯的熔合邊界。（b） 顯示rn'人工轉化帶的光顯微照片。（c） 掃描電子顯微照片，顯示轉化帶結構和相鄰的β區。

1．介紹

隨著技術的發展，在工程產品方面實現卓越的需求也在增加。通過將不同的材料組合在一個產品中，就可以實現多種功能。鉚接、熱縮配合和焊接是工業中用于連接不同材料的一些工藝。其中，焊接是首選，尤其是在高溫和高壓應用中，如壓力容器和飛機結構，因?yàn)榫哂懈邚?qiáng)度要求的增強密封。

然而，就長期服務提供而言，結構完整性可能會受到影響。特別是，異種合金的焊接可能會導致焊接接頭界面處的不相容問題，因?yàn)椴牧咸匦圆煌?，如?dǎo)熱系數、熱膨脹和彈性模量。對于Ti-6-4/Ti-22Al-27Nb焊接接頭，不同材料的上述性能差異導致元素分布發生顯著變化，如圖1所示。觀察到元素向基底金屬（BM）區域的擴散很?。坏?，熔化區域受到顯著影響。

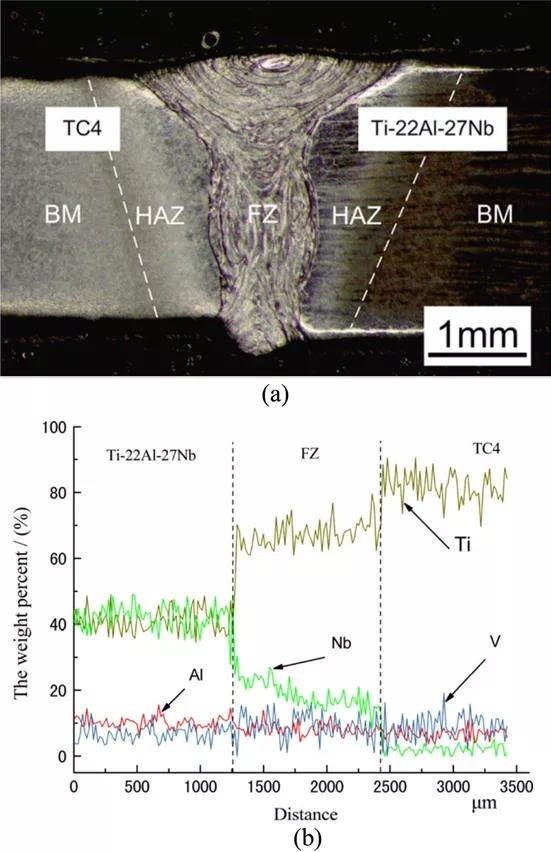

圖1 采用3kw CO2激光焊接機獲得的Ti-6-4(TC4)/ Ti-22Al-27Nb異種焊縫截面b元素分布

2．鈦合金的性能和應用

鈦以兩種同素異形體形式存在，一種是封閉六角形結構(HCP)的α相(α相)，而β相(β-phase)是體心立方結構(BCC)。加熱時，hcp結構的α相在β過渡溫度(t β transsus)轉變?yōu)閎cc結構的β相。鈦的Tβtransus約為885°C，是合金元素及其比例的函數。用于鈦合金的合金元素可分為三類。第一組元素為α-穩定劑，在室溫下保持HCP晶體結構并提高β-過渡溫度，所得合金被視為α-鈦合金。鋁（Al）和間隙元素，如氧（O）、氮（N）和碳（C）是強α-穩定劑。第二組元素是β-穩定劑，可以穩定BCC晶體結構，降低β-過渡溫度，因此稱為β鈦合金。釩（V）、鉬（Mo）、亞鐵（Fe）、錳（Mn）、鉻（Cr）、氫（H）、鈷（Co）、銅（Cu）和鉭（Ta）是β-穩定劑的示例。第三組元素為固溶體增強劑，不影響β-transus溫度。如錫（Sn）和鋯（Zr），它們表現為中性，對相變溫度影響很小。

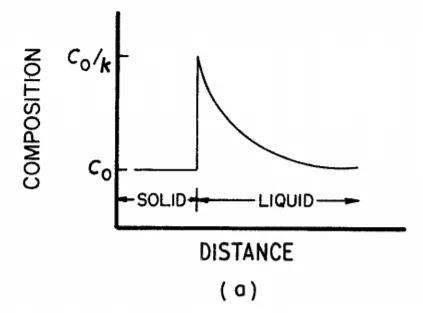

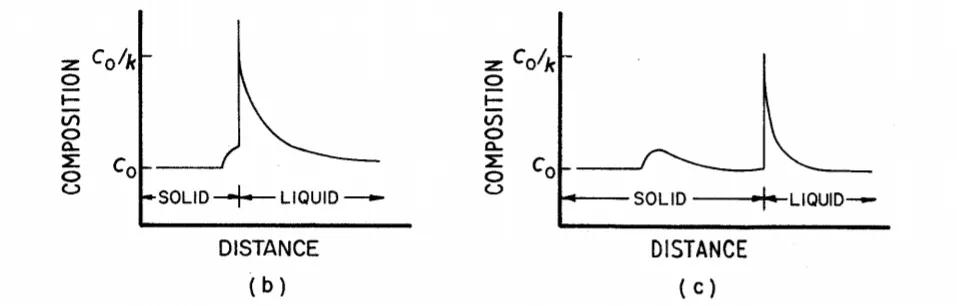

凝固速度增加導致富溶質帶形成的示意圖。Co為標稱合金成分，k為平衡分配比。（a） 在R~處的穩態凝固，（b）生長速率從R~增加到R 2，（c）在R 2處的穩態凝固（經過Flemings之后）

因此，添加它們是為了通過限制滑移變形和位錯移動來改變合金的性能。α-合金在室溫下具有非常有限的BCCβ相。同樣，α- β合金在室溫下同時保留了α相和β相。α - β鈦合金中的合金元素在室溫下起到穩定劑的作用，使β相保持不變。Β-alloys在冷卻到室溫時，由于β穩定元素的作用，易于保持β相。。圖2顯示了β穩定劑數量的增加對β相室溫穩定性的影響，這也與馬氏體起始溫度（Ms）有關。在此溫度下，BCC（β相）開始轉變?yōu)獒槧頗CP（α相）微觀結構，稱為馬氏體，并依賴于合金元素。如圖2所示，β-穩定劑用量的增加降低了Ms值。

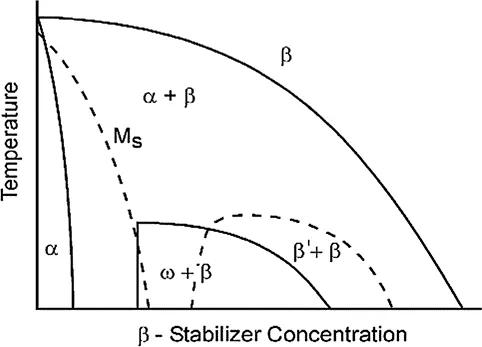

圖2 鈦合金的α β相圖

2.1α-鈦合金

一般而言，鈦合金因具有許多吸引人的特性而廣泛應用于各種工業。例如，在航空航天工業中，常使用α-鈦合金，如Ti–3Al–2.5V、Ti–5Al–2.5Sn、Ti–8Al–1Mo–1V和Ti–6Al–2Sn–4Zr–2Mo等，主要是因?yàn)樗鼈兙哂泻軓?qiáng)的抗腐蝕性和在高溫下的顯著機械強度。其他α-合金，如商用純鈦（C.P.Ti）、Ti-12、Ti-3Al-2.5V、Ti-5Al-2.5Sn、Ti-6-2-4-2和Ti-8Al-1Mo-1V具有優異的焊接能力和耐腐蝕性。

但由于它們是單相合金，熱處理過程不會改變相，且機械性能也不會發生顯著變化，因此無法通過熱處理進行強化。對于單相α-鈦合金的強化機制很少。這些包括固溶體、晶粒尺寸、織構和沉淀硬化/強化機制，但范圍有限。

其中一些合金被稱為近α，含有少量β穩定元素，使熱處理和機械性能改善成為可能。即使在極低溫度下，α和近α合金也比β鈦合金具有更好的蠕變性能。α-合金的強度與300系列退火不銹鋼相當，重量減少約40%。該組的高鋁含量導致了優異的強度特性和在高溫（即316–593°C）下的抗氧化性。與同時具有HCP和BCC相的β-和α+β-鈦合金相比，α-鈦合金具有完整的HCP晶體結構，在于其相對較低的強度和延展性。HCPα-結構有三個滑移面，而B(niǎo)CCβ-結構有48個滑移面，因此，α-合金中滑移變形的減少使其在室溫下的韌性降低。

此外，由于滑移面密集堆積，HCP結構的滑移臨界剪切應力(CRSS)小于BCC結構，從而導致前者的抗變形強度低于后者。然而，在高溫下，HCP組織中會產生額外的滑移體系，從而提高了α-合金的延展性，因此α-合金在高溫下的性能優于β-合金。α-合金的其他局限性包括熱處理窗口非常窄，因此可以用于強化的選項較少。

2.2 α+β-鈦合金

常見的α+β鈦包括Ti–6Al–4V、Ti–6Al–7Nb、Ti–6Al–6V–2Sn、Ti-17和Ti-550，它們具有良好的強度和成形性能。此外，這些合金具有較寬的熱處理窗口，因此可以改善機械性能和微觀結構，從而達到預期的應用。通過進行機械加工和/或熱處理操作來改變這些合金的機械性能具有廣泛的靈活性。根據合金成分和加工路線，合金的最終微觀結構可以是完全等軸、層狀或雙峰。這些合金的β-transus溫度低于α-合金，因?yàn)闊峒庸ず驮俳Y(jié)晶處理是在相對較低的溫度下進行的，因此產生了經濟的生產順序。

α+β-鈦合金

2.3 β-鈦合金

Ti-10V-2Fe-3Al、Ti-3Al-8V-6Cr-4Zr-Mo和Ti-3Al-8V-6Cr-4Zr-4Mo-0.05Pd是具有良好成形性和熱處理響應性的β鈦合金。由于BCC結構中存在大量的滑移面，因此BCCβ相比HCPα相具有更大的韌性。此外，與α和α+β鈦合金相比，這些合金在熱處理?xiàng)l件下具有最高的強度。然而，更高的密度、更高的成本和微觀結構的不穩定性是其中的一些缺點。一些β-鈦合金（包括Ti–10V–2Fe–3Al、Β-21S等）中出現微觀結構不穩定性，這是因?yàn)楹写罅亢辖鹪?，?huì)析出瞬態和脆性相。

此外，β-鈦合金的焊接性能一般較差，因?yàn)榇嬖讦?穩定劑，從而抑制了強化沉淀的形成，降低了焊接接頭的強度，因此焊接接頭的強度低于母材。與α-合金相比，β-鈦合金可以達到顯著的高強度水平。例如，在cpTi中，β相非常有限，因此，較少的α/β晶界阻礙了位錯的移動。然而，富β合金中較高比例的α/β晶界充當位錯屏障和應變不相容性的場所（兩相之間材料性質的差異導致相同外加載荷下的不同應變率），從而使其成為高強度合金。表1概述了鈦合金的性能和代表性應用。

表1 鈦合金性能比較綜述

3．鈦及其合金的焊接

鈦合金的連接可以通過幾乎所有的焊接工藝進行，如激光束焊接（LBW）、鎢極惰性氣體焊接（TIG）、電子束焊接（EBW）和攪拌摩擦焊接（FSW）。鈦合金焊接過程中需要考慮的主要因素是鈦對大氣氧的高親和力。鈦表面在室溫下形成的氧化層是其高耐蝕性的主要原因；然而，隨著溫度的升高，該氧化層的電阻迅速降低，因?yàn)樵诟邷剡^(guò)程中，大氣污染成為一個問題。一般而言，鈦及其合金對熔焊操作表現出良好的響應，這是由于以下一些固有特性：

?導熱系數低。

?低密度。

?熔池的高表面張力。

LBW、EBW和FSW均用于生產鈦合金的高質量焊縫；然而，它們的運營涉及到較高的資本成本。相反，TIG焊接工藝有利于鈦合金，因?yàn)樗哂幸恍╋@著的特點，如操作成本低、易于自動化和靈活性。此外，這些特性使TIG焊接成為應用最廣泛的金屬連接技術。TIG焊接有可能以更低的成本生產出與LBW和EBW質量相當?shù)暮缚p。此外，對于Ti–6Al–4V等鈦合金，TIG焊接接頭的沖擊韌性高于EBW和LBW接頭。這可能歸因于晶界α-和先前β-晶粒的粗糙微觀結構，促進了沖擊斷裂期間裂紋的分支，并增加了斷裂所需的能量。此外，粗糙的微觀結構更加均勻，并具有三軸應力狀態，可抵抗應力空化。

每個焊接過程中熱源的性質不同，因此功率密度（平均功率與表面積之比）存在顯著差異，如圖3所示。

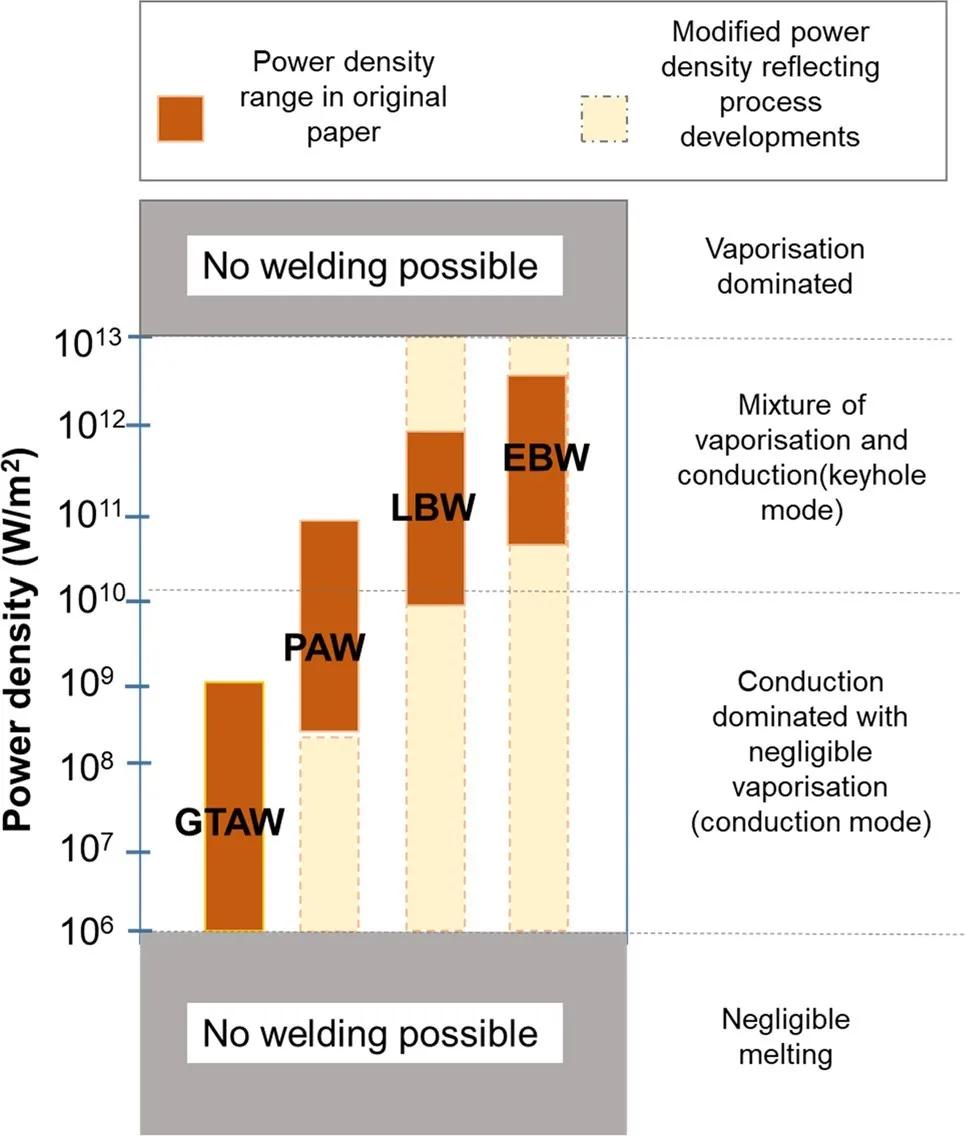

圖3 不同焊接工藝的功率密度，“GTAW”為T(mén)IG焊接，“PAW”為等離子弧焊

LBW因其快速加工能力而廣泛應用于鈦合金。LBW（Nd:YAG和光纖激光器）的脈沖形式是一種先進的工藝，在這種工藝中，熱源更密集，使得每次脈沖后焊接區發生熔化和凝固。理想的焊接模式可以通過脈沖能量、形狀、持續時間、速度和重復率等參數的最佳組合來選擇，因此它比TIG焊接更有效和可控。在電子束焊接過程中，熔合熱源是一束指向工件的高速電子束。電子束焊接設備包括陰極和提供強電場和磁場以加速電子的裝置。焊接操作期間使用真空為鈦合金提供了一個明顯的優勢，因?yàn)槿刍暮附映厥艿奖Ｗo(hù)，免受大氣氧氣的污染。

電子束焊接的功率密度約為1012W/m2，而傳統TIG焊接工藝的功率密度約為109W/m2，因此在單道次焊接中可獲得較高的功率密度，同時可降低總熱輸入。Schultz得出結論，與LBW和TIG焊接操作相比，由于電子束焊接具有顯著的工作距離，因此可以焊接各種尺寸和幾何形狀的工件。Saxena將GMAW(金屬極惰性氣體保護電弧焊)與EBW進行了比較，并得出結論，后一種技術焊接150mm厚不銹鋼所需的時間和焊道數顯著減少（與GMAW的4小時、35分鐘和35次焊道相比，EBW只需27分鐘和單次焊道）。

EBW還可用于生產高性能鎳基合金、Ti2AlNb和NiTi基形狀記憶合金的高質量焊縫。Weglowski等人從技術、現代趨勢和應用方面對EBW進行了詳細的綜述。與LBW相比，EBW更適合反射激光束的有光澤表面的金屬。Bing報告說，EBW因?yàn)槠渖疃暮附訁^(qū)（WZ）、顯著減少的熱影響區（HAZ）和可靠性，仍然是大多數金屬的首選連接方法。此外，小于1–300 kW范圍內的光束功率使焊接厚度在0.5到300 mm范圍內的薄板成為可能。

來源：Infuence of welding processon the properties of dissimilar titanium alloy weldments:a review，JMST Advances (2020) 2:61–76，10.1007/s42791-020-00034-4
